©Endress+Hauser
Nadpis výrobku

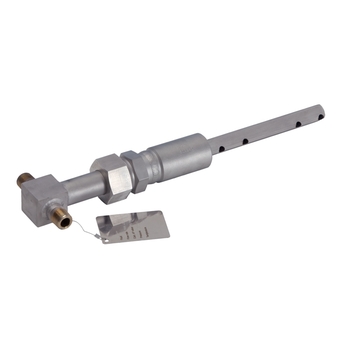

Calculated volume or mass flow measurement. dp primary element (Pitot). Averaging pitot tube with 25,4mm diamond profile.
Vlastnosti senzoru
Insertion system. Pipe size DN100...2000 ; 4...80". Retractable version available. Bidirectional measurement. Compact or remote design. Deltabar S/M differential pressure transmitter.
Rozsah jmenovité světlosti
Max. chyba měření
typically 1% of calculated volume or mass.
Max. procesní tlak
PN6 ... 250 Cl.300 ... 1500
Teplotní rozsah média
Compact version: -200°C ... 200°C -328°F ... 392°F Remote version: -200°C ... 1000°C -328°F ... 1832°F
Stupeň ochrany
Transmitter (Deltabar): IP67 NEMA6P
Zobrazení/obsluha
Transmitter (Deltabar): 4-line display 3 push buttons Quick setup HistoROM
Výstupy
Transmitter (Deltabar): 4 ... 20 mA
Digitální komunikace
Transmitter (Deltabar): HART PROFIBUS PA FOUNDATION Fieldbus
Schválení pro prostředí s nebezpečím výbuchu
Transmitter (Deltabar): ATEX FM CSA IEC TIIS NEPSI
Nadpis výrobku
Calculated volume or mass flow measurement. dp primary element (Pitot). Averaging pitot tube with 25,4mm diamond profile.
Vlastnosti senzoru
Insertion system. Pipe size DN100...2000 ; 4...80". Retractable version available. Bidirectional measurement. Compact or remote design. Deltabar S/M differential pressure transmitter.
Rozsah jmenovité světlosti
Max. chyba měření
typically 1% of calculated volume or mass. Uncertainty of primary element excluding uncertainty of density or compensation.
Max. procesní tlak
PN6 ... 250 Cl.300 ... 1500
Teplotní rozsah média
Compact version: -200°C ... 200°C -328°F ... 392°F Remote version: -200°C ... 1000°C -328°F ... 1832°F
Stupeň ochrany
Transmitter (Deltabar): IP67 NEMA6P
Zobrazení/obsluha
Transmitter (Deltabar): 4-line display 3 push buttons Quick setup HistoROM
Výstupy
Transmitter (Deltabar): 4 ... 20 mA
Digitální komunikace
Transmitter (Deltabar): HART PROFIBUS PA FOUNDATION Fieldbus
Schválení pro prostředí s nebezpečím výbuchu
Transmitter (Deltabar): ATEX FM CSA IEC TIIS NEPSI
Nadpis výrobku
Calculated volume or mass flow measurement. dp primary element (Pitot). Averaging pitot tube with 25,4mm diamond profile.
Vlastnosti senzoru
Insertion system. Pipe size DN100...2000 ; 4...80". Retractable version available. Bidirectional measurement. Compact or remote design. Deltabar S/M differential pressure transmitter.
Rozsah jmenovité světlosti
Max. chyba měření
typically 1% of calculated volume or mass. Uncertainty of primary element excluding uncertainty of density or compensation.
Měřicí rozsah
200 ... 200'000 m3/h 1'000 ... 1'000'000 kg/h at 10bar/230°C
Max. procesní tlak
PN6 ... 250 Cl.300 ... 1500
Teplotní rozsah média
Compact version: -200°C ... 200°C -328°F ... 392°F Remote version: -200°C ... 1000°C -328°F ... 1832°F
Stupeň ochrany
Transmitter (Deltabar): IP67 NEMA6P
Zobrazení/obsluha
Transmitter (Deltabar): 4-line display 3 push buttons Quick setup HistoROM
Výstupy
Transmitter (Deltabar): 4 ... 20 mA
Digitální komunikace
Transmitter (Deltabar): HART PROFIBUS PA FOUNDATION Fieldbus
Schválení pro prostředí s nebezpečím výbuchu
Transmitter (Deltabar): ATEX FM CSA IEC TIIS NEPSI
Nejstahovanější
Návod na obsluhu
Pitotovy trubice k měření průtoku diferenciálního tlaku
EN
CS
DE FR IT RU
23/07/2008
Jazyk:
Czech
Verze:
23/07/2008
Velikost souboru:
1.3 MB
Název souboru:
DP61D_62D_63D_BA369Pcs_07.08.pdf
9 dokumenty
Differential pressure flow measurement with Pitot tubes and Deltabar differential pressure transmitter
EN
CS
German Spanish French Polish Russian Chinese
20/03/2007
Jazyk:
English
Verze:
20/03/2007
Velikost souboru:
3.8 MB
Název souboru:
TI425PEN_1007.pdf
Pitotovy trubice k měření průtoku diferenciálního tlaku
EN
CS
German French Italian Russian
23/07/2008
Jazyk:
Czech
Verze:
23/07/2008
Velikost souboru:
1.3 MB
Název souboru:
DP61D_62D_63D_BA369Pcs_07.08.pdf
Potenti strumenti per la misura della pressione di processo, pressione differenziale, livello e portata
Jazyk:
Italian
Verze:
19/08/2021
Velikost souboru:
27.9 MB
Název souboru:
FA00004PIT_23.21.pdf
Proses basıncı, farkbasınç, seviye ve akış için güçlü enstrümanlar
Jazyk:
Turkish
Verze:
29/05/2015
Velikost souboru:
26.1 MB
Název souboru:
FA00004P_56_TR_20.15_Basınç Ölçümü.pdf
Potężna aparatura do pomiaru ciśnienia procesowego, różnicy ciśnień, poziomu i przepływu
Jazyk:
Polish
Verze:
14/03/2014
Velikost souboru:
4.2 MB
Název souboru:
FA00004P00PL1814_web.pdf
Powerful instruments for process pressure, differential pressure, level and flow
Jazyk:
English
Verze:
19/08/2021
Velikost souboru:
5 MB
Název souboru:
FA00004P00EN2321.pdf
Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand und Durchfluss
Jazyk:
German
Verze:
19/08/2021
Velikost souboru:
5.4 MB
Název souboru:
FA00004P00DE2321.pdf
Instrumentos avanzados para mediciones de presión, presión diferencial, nivel y caudal de proceso
Jazyk:
Spanish
Verze:
19/08/2021
Velikost souboru:
3.7 MB
Název souboru:
Catalogo medicion de Presion v2321.pdf
Product root: DN61S-, DN62S-, DO61W-, DO62C-, DO63C-, DO64P-, DO65F-, DO69S-, DP61D-, DP62D-, DP63D-, DV61S- Region: Eurasian Economic Union Approval agency: EAC Protection: Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Gb
Jazyk:
Russian
Verze:
29/05/2015
Velikost souboru:
1.8 MB
Název souboru:
TC RU C-DE.GB05.B.01163.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Cutting ring DP62D, 316Ti
Cutting ring connection DP62D, 316L
Cutting ring connection DP62D, steel
Gasket 17.7x24.0x2.7, PTFE, 4 pieces
Gasket 20.0x2.65, S-FKM 90, 4 pieces
Screw set UNF7/16x1-3/4", VA, Viton
Screw set UNF7/16x1-3/4", VA, PTFE
Screw set UNF7/16x2-1/4", VA, Viton
Screw set UNF7/16x2-1/4", VA, PTFE
