Souhrn technické specifikace
-
Procesní teplota
−50 °C až +150 °C
(−58 °F až +302 °F)
až 230 °C / 450 °F) na vyžádání -
Procesní tlak / max. limitní hodnota přetlaku
Vakuum až 40 bar
(vakuum až 580 psi) -
Min. hustota média
0,5 g/cm (0,4 g/cm volitelně)
Oblast použití

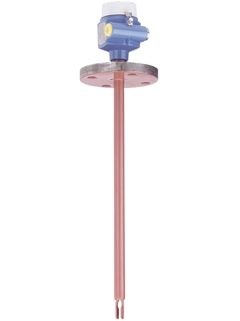

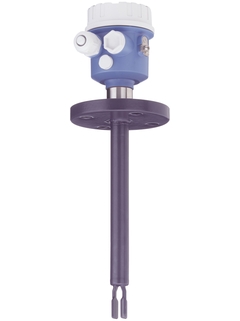

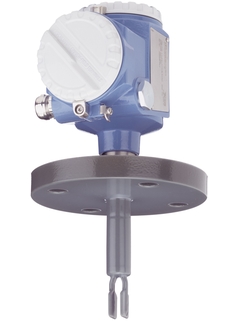

Liquiphant FTL51C je limitní hladinový spínač s prodlužovací trubkou a povrchovou úpravou vysoce odolnou proti korozi. Pro použití v prostředí s nebezpečím výbuchu se všemi mezinárodními certifikáty. Je použitelný ve všech průmyslových odvětvích. FTL51 nabízí funkční bezpečnost SIL2/SIL3. Díky vnitřní mechanické oddělovací bariéře lze zaručit nejvyšší stupeň bezpečnosti a využitelnost zařízení. Spolehlivé hodnoty měření, nejsou ovlivněny: změnou vlastností média, prouděním, turbulencemi, plynovými bublinami, vibracemi ani tvorbou nánosů.
Limitní hladinový spínač pro všechny kapaliny s povrchovou úpravou vysoce odolnou proti korozi.
Procesní připojení: příruby a hygienická procesní připojení (FDA v souladu s PFA)
Teplota: −50 až +150 °C
Tlak: −1 až +40 bar
Materiál senzoru: ECTFE, PFA (Edlon, Rubyred, vodivý), smalt
Mezinárodní certifikáty pro ochranu proti výbuchu, prevence přeplnění WHG, hygienické certifikáty, SIL, schválení pro stavbu lodí
Výhody
Použití v bezpečnostních systémech vyžadujících funkční bezpečnost SIL2/SIL3 v souladu s IEC 61508 / IEC 61511-1
S různými druhy plastových povlaků (PFA) a smaltovaným povlakem pro aplikace s agresivními médii
Mezinárodní certifikáty pro ochranu proti výbuchu a prevenci přeplnění (WHG)
Není vyžadována žádná kalibrace, snadné spuštění
Žádné mechanicky pohyblivé části: žádná údržba, bez opotřebení, dlouhá životnost.
Monitorování poškození vibrační vidličky: zaručená funkceVnitřní mechanická oddělovací bariéra pro ochranu životního prostředí
Velké množství standardizovaných procesních připojení pro všechny aplikace
