Souhrn technické specifikace
-
Přesnost
třída A dle IEC 60751
třída B dle IEC 60751 -
Max. procesní tlak (statický)
třída AA dle IEC 60751
třída A dle IEC 60751
třída B dle IEC 60751 -
Rozsah provozní teploty
PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F) -
Max. délka zanoření na vyžádání
až do 41" (1041 mm)
ostatní na dotaz
Oblast použití
Robustní zařízení je jednotka připravená k použití uvnitř a v existující jímce a obsahuje různé hlavy vysílače, které splňují potřeby aplikace a požadavků na prostor. Jednotka nabízí vylepšenou přesnost měření a spolehlivost. Různá připojení, rozměry a materiály (jako 316L SS a Hastelloy C276) nabízejí flexibilní možnosti použití.

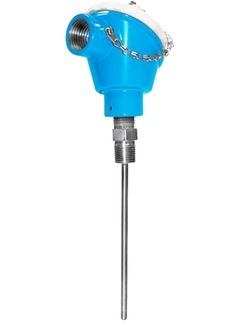

Teplotní senzory TH15 jsou sestavy RTD. Jsou vhodné pro použití ve všech oblastech zpracovatelského průmyslu. Díky své robustní konstrukci jsou vhodné i do hrubého prostředí.
Skládají se z měřicí sondy s izolovaným prvkem RTD a z pláště.
Sestavu senzoru je možno použít v následujících oblastech:
Chemický průmysl
Petrochemický průmysl
Elektrárny
Rafinerie
Námořní plošiny
Výhody
Vysoký stupeň modularity díky standardním připojovacím hlavicím a také díky tomu, že si zákazník může zvolit délku ponoru
Výhodný nákup celého systému měření teploty z jednoho místa. Jeden z nejlepších převodníků na světě s integrovaným senzorem pro náročné aplikace ve zpracovatelském průmyslu. Vyjmi teploměr z krabice a zrovna ho nainstaluj!
Zdokonalená galvanická izolace u většiny přístrojů (2 kV)
Platí jednoduché pravidlo: Za konkurenceschopnou cenu získáte vysokou hodnotu. Objednání i přeobjednání je snadné. Pod číslem modelu je zahrnut senzor a sestava převodníku, což je vše, co je potřeba pro instalaci jedeno měřicího místa
Všechny převodníky iTEMP mají dlouhodobou stabilitu ≤ 0,05 % za rok
Díky redukované/kuželové špičce rychlá odezva
Hlavicový převodník se snadnou volbou: analogový výstup 4 až 20 mA, HART®, PROFIBUS® PA nebo FOUNDATION Fieldbus™
Úspěšné projekty
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
| Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
|---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |
11 dokumenty
-
-
Technické informace (TI)
RTD TH13, TH14 and TH15
RTD assemblies in thermowells with spring loaded insert and enclosure for process industry
EN CS 11/01/202131/05/201807/12/201528/03/2012Jazyk:
English
Verze:
11/01/2021
Velikost souboru:
1.6 MB
Název souboru:
TI00110REN_1621-00.pdf
-
-
-
Krátký návod na obsluhu (KA)
TH15 Compact instructions
RTD Assembly
EN CS 04/02/201305/07/200702/07/2007Jazyk:
English
Verze:
04/02/2013
Velikost souboru:
694.7 KB
Název souboru:
Ka00195ren_1312.pdf
-
-
-
Certifikáty FM/CSA (ZD)
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Jazyk:
English
Verze:
02/11/2006
Velikost souboru:
72.5 KB
Název souboru:
160100112.pdf
-
-
-
Speciální dokumentace (SD)
Device viewer
Technical documentation in other languages
Jazyk:
English
Verze:
14/07/2021
Velikost souboru:
478.5 KB
Název souboru:
SD02429R09EN_0121.pdf
-
-
-
Oblasti činnosti (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN CS 03/05/2022Jazyk:
English
Verze:
03/05/2022
Velikost souboru:
47.5 MB
Název souboru:
FA00006Ten_2122.pdf
-
-
-
Oblasti činnosti (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Jazyk:
German
Verze:
17/02/2020
Velikost souboru:
5.8 MB
Název souboru:
FA00006Tde_2020.pdf
-
-
-
Oblasti činnosti (FA)
温度計
プロセス産業向けの温度計 および伝送器
Jazyk:
Japanese
Verze:
17/02/2020
Velikost souboru:
38.9 MB
Název souboru:
FA00006TJA_2020.pdf
-
-
-
Oblasti činnosti (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Jazyk:
French
Verze:
20/12/2019
Velikost souboru:
11.3 MB
Název souboru:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Oblasti činnosti (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Jazyk:
Spanish
Verze:
20/04/2018
Velikost souboru:
5.5 MB
Název souboru:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
EU Prohlášení
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN CS 20/12/2021Jazyk:
English
Verze:
20/12/2021
Velikost souboru:
156 KB
Název souboru:
EC_00568_02.21.pdf
-
-
-
Ochrana proti výbuchu
Product family: Accessories: RTD insert, Accessories: TC insert, PROCESS RTD EXPLOSION PROOF, Process TC explosion proof, Process TC heavy duty, TC HEAVY DUTY
Product root: TH13-, TH14-, TH15-, TH53-, TH54-, TH55-, TU111-, TU121-, TU211-, TU221- Region: USA Approval agency: CSA Category: I//A,B,C,D/ Protection: IS, NI
Jazyk:
English
Verze:
11/01/2007
Velikost souboru:
474.8 KB
Název souboru:
CSA1733219.pdf
-
Hledejte náhradní díly podle čísla ve výkresu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
další díly
Objednací kód52028179 -
-
Display LC for TA20J
-
další díly
Objednací kód60017971 -
-
Housing filter plastic F15, 3 pieces
-
další díly
Objednací kód71043745 -
-
Fixing kit cpl. TMT8x/7x USA(american)
-
další díly
Objednací kód71044062 -
-
Display HART5 + fitting kit + twist protection
-
další díly
Objednací kódTMT142X-DA -
-
Display HART7 + fitting kit + twist protection
-
další díly
Objednací kódTMT142X-DB -
-
Display fitting kit + twist protection
-
další díly
Objednací kódTMT142X-DC -
-
Housing cover blind, Alu + O-ring
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTMT142X-HI -
-
Housing cover cpl. for display, Alu + O-ring
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTMT142X-HL -
-
Housing cover blind, Alu + O-ring
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTMT162X-HI -
-
Housing cover cpl. for display, Alu + O-ring
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTMT162X-HL -
-
Display HART5 + fitting kit + twist protection
-
další díly
Objednací kódTMT162X-DA -
-
Display PA/FF + fitting kit + twist protection
-
další díly
Objednací kódTMT162X-DB -
-
Display fitting kit + twist protection
-
další díly
Objednací kódTMT162X-DC -
-
Housing cover blind, T17 316L
-
další díly
Objednací kódTMT162X-HE -
-
Housing cover cpl. for display, T17,316L polycarbonate
-
další díly
Objednací kódTMT162X-HF -
-
Term.block DIN B (42mm) 3 term. 5 pc
-
další díly
Objednací kód71111513 -
-
Term.block DIN B (42mm) 4 term. 5 pc
-
další díly
Objednací kód71111514 -
-
-
další díly
Objednací kód71386275 -
-
iTHERM Insert imperial TS212
-
Senzorický
Číslo výkresuObjednací kódATS212- -
-
RTD Insert TU111, General Purp, US Style
-
Senzorický
Číslo výkresuObjednací kódATU111- -
-
Enclosure TU401, US Style
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTU401- -
-
Terminal Head TA30H
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTA30H- -
-
Terminal Head TA30R
-
Senzorický
Číslo výkresuObjednací kódATA30R- -
-
iTEMP TMT180, Head Transmitter Pt100
-
další díly
Objednací kódTMT180- -
-
iTEMP TMT31, Transmitter 4-20mA
-
další díly
Objednací kódTMT31- -
-
iTEMP TMT71, Transmitter 4-20mA
-
další díly
Objednací kódTMT71- -
-
iTEMP TMT72, Transmitter HART
-
další díly
Objednací kódTMT72- -
-
iTEMP TMT82, Transmitter HART
-
další díly
Objednací kódTMT82- -
-
iTEMP TMT84, Transmitter PA
-
další díly
Objednací kódTMT84- -
-
iTEMP TMT85, Transmitter FF
-
další díly
Objednací kódTMT85- -
-
Electronic TMT162
-
další díly
Objednací kódTMT162E- -
-
Housing TMT162
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTMT162G- -
-
Readwin 2000 Operation + Read. software
-
další díly
Objednací kódREADWIN- -
-
Display Unit Head Transmitter
-
další díly
Objednací kódTID10- -
-
Commubox FXA195
-
další díly
Objednací kódFXA195- -
-
Electronic TMT142E
-
další díly
Objednací kódTMT142E- -
-
Housing TMT142G
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kódFTMT142G- -
-
Display fitt. kit field housing
Objednací kód71310423 -
Cable gland NPT1/2, D4.5-8.5 IP68
Objednací kód51006845 -
Mounting bracket SS316L, tube 1,5-3"
Objednací kód51007995 -
Mounting bracket,North American region standard model,stainl.steel wall/tube 2"
Objednací kódTMT162A-MA -
Cable gland NPT1/2, North American region standard model,2xD0.5 cables
Objednací kódTMT162A-MB -
Mounting bracket 2"tube V4A
Objednací kódTMT162A-MD -
O-Ring 88x3 HNBR 70° Shore PTFE
Objednací kód71502617 -
Spare Parts Kit Cover TA30R
Objednací kódXPT0004- -
Configuration Kit TXU10
Objednací kódTXU10-
