TLSW1
Thermowell , South African style

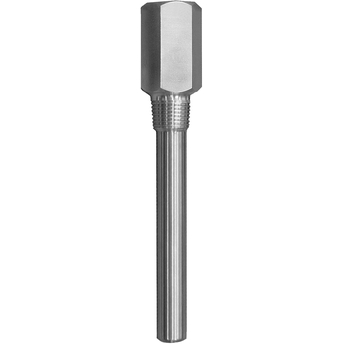

Product picture thermowell TLSW1 ©Endress+Hauser

Fabricated thermowell with threaded process and thermometer connections

Generally the material chosen for a specific installation is governed by corrosion conditions to which the thermowell is exposed. In some instances, strength is a primary requirement while corrosion resistance is secondary.
For accuracy of the temperature measurement, the immersion length should be long enough to permit the entire temperature sensitive portion of the thermometer bulb, or the thermocouple element, to project into the temperature medium to be measured.

  • Výhody

    • For accuracy, the immersion length should be long enough to permit the entire temperature sensitive portion of the thermometer bulb, or the thermocouple element, to project into the temperature medium to be measured.

    • Thermocouples have a short...

  • Oblast použití

    Thermowells serve as protective devices for the primary detecting elements, e.g. RTD's and thermocouples for temperature control, recording and indicating of various processes.

Technické informace

Zpět

Details

  • Měřicí princip

    Svařovaná trubková teploměrná jímka

  • Charakteristika/aplikace

    metric style

    threaded process connection

    hexagonal extension

  • Připojení hlavice

    Internal thread:

    NPT 1/2"

    G 1/2"

  • Maximální standardní délka zanoření

    1.000 mm (39,37")

  • Max. délka zanoření na vyžádání

    Not defined

  • Procesní připojení

    Thread:

    NPT 1/2"

    NPT 3/4"

    G1/2"

  • Základní průměr termojímky

    10 mm (0,39")

    12 mm (0,47")

    13,7 mm (0,54")

  • Materiál přicházející do kontaktu s médiem

    1.4404 (316L)

  • Povrchová úprava smáčených dílů (Ra)

    Not defined

  • Tvar hrotu

    straight

  • Teplotní rozsah

    -200...650 °C (-328...1.202 °F)

  • Max. procesní tlak (statický)

    100 bar (1450 psi)

  • Max. procesní tlak při 400 °C

    46 bar (667 psi)
