RIA45
panelový zobrazovač s řídicí jednotkou

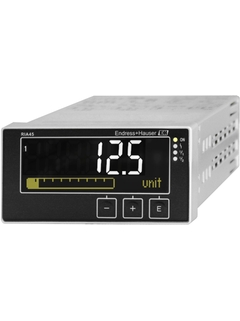

Panelový měřič RIA45 ©Endress+Hauser

Multifunkční procesní zobrazovač montovaný do panelu pro monitorování a indikaci analogových naměřených hodnot

Analogové naměřené hodnoty jsou indikovány, vyhodnoceny a vypočteny procesním zobrazovačem. Pomocí integrovaného napájení smyčky lze napájet dvouvodičové snímače. Univerzální vstupy umožňují připojení proudu, napětí, RTD a TC. Mezní hodnoty lze monitorovat a relé přepínat. Prostřednictvím analogových výstupů lze odesílat procesní signály. Integrovaný aplikační balíček „diferenční tlak“ umožňuje rychlé a snadné uvedení do provozu pro aplikace s diferenčním tlakem.

Rychlý výběr

Vyberte si z námi navrhovaných možností
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

nebo

Individuální konfigurace

Pokračujte ve svém výběru ze všech možných volitelných možností
  • Výhody

    • Pětimístný sedmisegmentový displej LCD, podsvícený

    • 1 nebo 2 univerzální vstupy

    • 2 relé (volitelně)

    • Uložení min./max. hodnoty

    • 1 nebo 2 vypočtené hodnoty a linearizační tabulka

    • Digitální stavový výstup (otevřený kolektor)

    • Schválení SIL2 (volitelně), námořní...

  • Oblast použití

    Panelový zobrazovač RIA45 je vybaven displejem, analogovými vstupy pro procesní a stavové signály, analogovými a binárními výstupy a rozhraním pro konfiguraci. Připojené snímače mohou být napájeny integrovaným zdrojem. Všechny naměřené a vypočtené...

Details

  • Měřicí princip

    Displej

  • Funkce

    Displej

    Napájení ze smyčky

    Funkce převodníku

    Bariéra

    Odstínění signálu

    Výpočet

    Limitní alarm

  • Certifikace

    ATEX II (1)GD[Ex ia] 4C

    CSA AIS, NI/I/2 ABCDEFG/T4

    FM AIS, NI/I/2 ABCDEFG/T4
    Námořní osvědčení

  • Vstup

    2 x univerzální (U, I, R, RTD, TC)

  • Výstup

    2 x analogový výstup (I,U)

    1 x napájení ze smyčky

  • Reléový výstup

    2 x přepínací kontakt

    1 x otevřený kolektor

  • Pomocné napájení / smyčkové napájení

    20...250V AC/DC

  • Rozměry (š × v × h)

    Kryt do panelu:

    96 x 48 x 175 mm

    (3,78" x 1,89" x 6,89")

  • Software

    Linearizace

    Minimální hodnota na kanál

    Maximální hodnota na kanál

    Výpočet

    Sledování hodnoty pásma

  • Ovládání

    3 tlačítka

    Rozhraní CDI do USB na PC +
    konfigurační software FieldCare

  • Displej

    Vícebarevný podsvícený LCD

    Bílá/černá/žlutá

    Sloupcový graf

    Jednotky

    TAG

    Varování v textu

  • Měřicí princip

    Indikátory s řídicí jednotkou

  • Princip měření

    Procesní měřák s řídicí jednotkou

  • Funkce

    Zobrazení
    Smyčkové napájení
    Funkce převodníku
    Bariéra
    Izolace signálu
    Výpočet
    Výstraha meze

  • Displej

    Vícebarevný podsvícený LCD displej
    Bílý/černý/žlutý
    Sloupcový diagram
    Jednotka
    TAG
    Výstražné hlášení v prostém textu

  • Napájení

    20–250 V AC/DC

  • Vstup

    2× univerzální (U, I, RTD, TC, R)

  • Výstup

    1× smyčkové napájení

  • Výstup

    1× smyčkové napájení

  • Funkce softwaru

    Linearizace
    Minimální hodnota na kanál
    Maximální hodnota na kanál
    Kalkulace
    Sledování pásmové hodnoty

  • Certifikáty

    ATEX II (1)GD[Ex ia] 4C
    CSA AIS, NI/I/2 ABCDEFG/T4
    FM AIS, NI/I/2 ABCDEFG/T4
    schválení pro námořní provoz

  • SIL

    2

  • Montáž do panelu

    montáž do panelu
