RID16
Osmikanálový indikátor do terénu k integraci do sběrnicových systémů

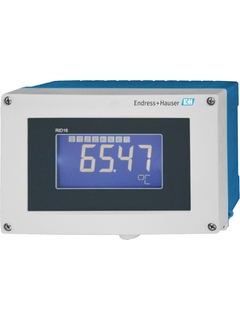

Sběrnicový indikátor RID16 s protokolem FOUNDATION Fieldbus™ nebo PROFIBUS® PA ©Endress+Hauser

Indikace až 8 procesních nebo vypočtených hodnot pro protokol FOUNDATION Fieldbus™ nebo PROFIBUS® PA

Osmikanálový indikátor zobrazuje naměřené a vypočtené hodnoty a informace o stavu uživatelů sběrnice v rámci sběrnicové sítě FOUNDATION™ Fieldbus nebo PROFIBUS® PA. V režimu naslouchání (listener) naslouchá zařízení nastaveným adresám sběrnice a zobrazuje jejich hodnoty. Hodnoty, jež jsou na sběrnici k dispozici, lze v případě indikátoru s FOUNDATION Fieldbus™ dále rovněž zobrazovat prostřednictvím propojení funkčních bloků. Pole prostého textu umožní zobrazení technické jednotky nebo TAG. K zobrazení trendu je k dispozici sloupcový graf.

  • Výhody

    • Jednoduchá a standardizovaná komunikace prostřednictvím protokolu sběrnice

    • Režim naslouchání až pro 8 analogových kanálů nebo digitální stav

    • Velmi jasný, podsvícený LCD displej se sloupcovým grafem, diagnostickými symboly a polem čitelného textu

    • Není nutné...

  • Oblast použití

    Sběrnicový indikátor s 8 vstupními kanály a protokolem FOUNDATION Fieldbus™ nebo PROFIBUS® PA pro zobrazení procesních hodnot a vypočtených hodnot.

Details

  • Měřicí princip

    Indikátory provozní sběrnice

  • Funkce

    Display values

    Advanced diagnostic

  • Certifikace

    ATEX Ex ia

    FM

    CSA

    IECEx Ex ia

  • Vstup

    Foundation Fieldbus protocol

    PROFIBUS PA protocol

  • Rozměry (š × v × h)

    Field housing:

    199 x 133 x 96 mm

    (7.83 x 5.24" x 3.78")

  • Software

    Listener Mode



    On Foundation Fieldbus also function block connection:

    Display transducer block

    Advanced diagnostic block

    2 x input selector

    Arithmetic block

    Integrator block

    PID block

  • Ovládání

    Foundation Fieldbus: via fieldbus

    PROFIBUS PA: DTM and FieldCare or DIP-switches on the device

    Write lock on hardware

  • Displej

    High contrast backlit LCD with bargraph

    TAG/unit

  • Provozní napětí

    9-32 V DC, polarity independent

  • Měřicí princip

    Indikátory provozní sběrnice

  • Princip měření

    8 channel field indicator for fieldbuses

  • Funkce

    Display values

    Advanced diagnostic

  • Displej

    High contrast backlit LCD with bargraph

    TAG/unit

  • Napájení

    Not defined

  • Vstup

    Foundation Fieldbus protocol

    PROFIBUS PA protocol

  • Výstup

    Not defined

  • Výstup

    Not defined

  • Funkce softwaru

    Listener Mode

    On Foundation Fieldbus also function block connection:

    Display transducer block

    Advanced diagnostic block

    2 x input selector

    Arithmetic block

    Integrator block

    PID block

  • Certifikáty

    ATEX Ex ia

    FM

    CSA

    IECEx Ex ia

  • SIL

    Not defined

  • Montáž do panelu

    field
