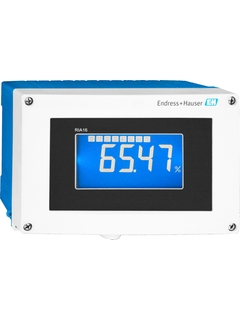

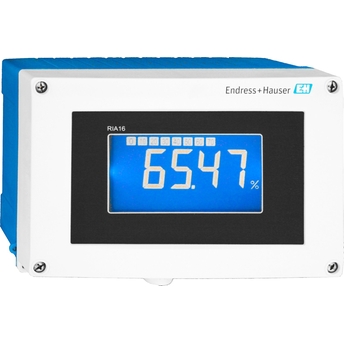

RIA16
Indikátor napájený ze smyčky
Výborně čitelný údaj signálu 4 až 20 mA se sloupcovým grafem trendu pro lepší přehled procesu
Indikátor ukazuje naměřený signál na velkém podsvíceném displeji. Sloupcový graf ukazuje hodnoty graficky pro rychlý přehled procesu. Upravitelné pole prostého textu zobrazuje další informace, např. technickou jednotku nebo TAG. Porušení mezní hodnoty je také signalizováno a lze zapnout otevřený kolektor. Indikátor je napájen přímo z proudové smyčky 4 až 20 mA a nevyžaduje samostatný napájecí zdroj. Pro aplikace v prostředí s nebezpečím výbuchu je k dispozici se schválením Ex.
- F
- L
- E
- X
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
| Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
|---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |
-
Souhrn technické specifikace
-
Vstup
1× analogový 4–20 mA
-
Výstup
1× otevřený kolektor
-
Výstup
1 x otevřený kolektor
-
Displej
LCD 26 mm (1.02")
5 znaků
Sloupcový diagram
Textové zobrazení -
Napájení
Smyčkové napájení
-
Loading alternative products
Další komponenty
-
Výhody
Zobrazení naměřených hodnot 4–20 mA
Pětimístný displej naměřených hodnot s rozměrem, sloupcovým grafem a podsvícením
Není nutné žádné externí napájení
Verze: plast vyztužený skleněnými vlákny, resp. hliník pro prostředí s nebezpečím výbuchu
Snadné ovládání...
-
Oblast použití
Mikroprocesorově řízený indikátor v krytu pro provoz v terénu s podsvíceným LCD displejem. Rozsah měření, desetinnou čárku a ofset displeje lze konfigurovat pohodlně pomocí tří kláves na přístroji s otevřeným krytem nebo pomocí počítače s PC softwarem...
Dokumenty / software
-
RIA16
Technické informace
Ukazatel pro instalaci do terénu
Technická informace (TI) -
Operating instructions RIA16
Operating instructions for loop powered field indicator RIA16
Návod na uvedení do provozu (BA) -
RIA16
Stručné pokyny k obsluze
Stručný návod k obsluze pro procesní indikátor RIA16 napájený smyčkou
Zkrácený návod (KA)04/17German , English -
RIA16
ATEX:
II2(1)G Ex ib[ia] IIC T6/T5/T4
Safety Instructions
ATEX Safety instructions Field Indicator RIA16
Bezpečnostní pokyny Ex (XA) -
RIA14, RIA16
1Ex ib [ia] IIC T6/T5/T4 Gb
Bezpečnostní pokyny Ex (XA) -
RIA14, RIA16
Ex ib [ia Ga] IIC T4/T5/T6 Gb
Bezpečnostní pokyny Ex (XA) -
Control Drawing FM IS/NI/DIP RID16
FOUNDATION Fieldbus Field Indicator RID16
Installation Notes for Hazardous LocationsCertifikát FM/CSA (ZD) -
Control Drawing FM XP, NI RIA16
Loop Powered Field Display RIA16
Installation Notes for hazardous locationsCertifikát FM/CSA (ZD) -
Control Drawing CSA Intrinsic Safety RIA16
Loop Powered Field Display RIA16
Installation Notes for hazardous locationsCertifikát FM/CSA (ZD) -
Portfolio Overview
System products and data manager
Products and Solutions for completion of the measuring loop
Publikace (PU)05/19English -
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura
Publikace (PU)05/19Italian -
RIA, RID- Systemy_Instalacyjne_05_2010
Wskaźniki procesowe firmy Endress+Hauser dysponują wszystkimi
typowymi, wymaganymi dla punktu pomiarowego funkcjami:
przetwornika, bariery aktywnej, urządzenia sterującego wyposażonego
w przekaźniki, a także czytelnym wyświetlaczem.Publikace (PU)03/12Polish -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Pole působnosti (FA)10/14Turkish -
Системные компоненты и Регистраторы
Обзор продукции
Pole působnosti (FA)06/13Russian -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Pole působnosti (FA)05/20Spanish -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraPole působnosti (FA)04/18Italian -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationPole působnosti (FA)04/18Polish -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.Pole působnosti (FA)03/10Polish -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationPole působnosti (FA)02/20English -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungPole působnosti (FA)02/20German -
Produits système et data managers
Solutions associées
Pole působnosti (FA)01/19French -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Kompetence (CP)01/17Spanish -
E-direct Produktcatalogus 2018-2019
High quality, low price
Katalogy Endress+Hauser (EC)10/18Dutch -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Katalogy Endress+Hauser (EC)09/19French -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Katalogy Endress+Hauser (EC)06/20German -
Prozessanzeiger RIA16
Auswertegerät Feldgehäuse mit Großer Anzeige 1-Kanaliges
stromschleifengespeistes
Anzeigegerät ohne HilfsenergieText výběrového řízení06/16German -
process displays
Kód výrobku: RIA16-
Prohlášení Number: HE_00440_01.17
Výrobce Specifikace: RoHSManufacturer DeclarationEnglish -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Kód výrobku: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Prohlášení Number: EC_00569_01.17EU DeclarationGerman , English , French -
process displays
Kód výrobku: RIA14-, RIA16-
Prohlášení Number: EC_00338_01.16EU DeclarationGerman , English , French -
process displays
Kód výrobku: RIA14-, RIA16-
Prohlášení Number: EC_00182_01.16EU DeclarationGerman , English , French -
process displays
Kód výrobku: RIA14-, RIA16-
Prohlášení Number: SIL_00128_01.16SIL DeclarationEnglish -
contactors / transmitters, process displays
Kód výrobku: RIA14-, RIA15-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-, RMA42-
Oblast: Russia (TR CU)
Organizace: EAC
Číslo osvědčení: EAEC N RU D-DE.AB53.B.01167/20MiscellaneousRussian -
process displays
Kód výrobku: RIA14-, RIA15-, RIA16-
Oblast: China
Organizace: ACMA
Číslo osvědčení: MD-17034A/09/ENMiscellaneousEnglish -
process displays
Kód výrobku: RIA14-, RIA16-, RID14-, RID16-
Oblast: Canada
Organizace: CSA
Kategorie: I,II,III/1,2/ABCDEFG
Ochrana: DIP, GP, IS, NI, XPExplosion ProtectionEnglish -
process displays
Kód výrobku: RIA14-, RIA16-
Oblast: International (IECEx)
Organizace: KEMA
Ochrana: Ex d IIC T6...T4, Ex tD A21 IP6X Txxx°C, Ex ib [ia] IIC T6...T4Explosion ProtectionEnglish -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, process displays, head transmitters, Field transmitter, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Kód výrobku: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
Oblast: India
Organizace: NAGPUR
Ochrana: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4Explosion ProtectionEnglish -
process displays
Kód výrobku: RIA14-, RIA16-
Oblast: China
Organizace:Explosion ProtectionEnglish -
process displays
Kód výrobku: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
Ochrana: [Ex ia Ga] IIC T6...T4 Ga, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIC T6...T4 Gb, Ex ib IIC T6...T3 Gb, Ex ib IIC Txxx°C Gb, Ex tb IIIC Txxx°C DbExplosion ProtectionRussian -
process displays
Kód výrobku: RIA14-, RIA16-
Oblast: Europe (ATEX)
Organizace: KEMA
Kategorie: II2(1)G
Ochrana: Ex ib [ia] IIC T6Explosion ProtectionEnglish -
process displays
Kód výrobku: RIA14-, RIA16-, RID14-, RID16-
Oblast: USA
Organizace: FM
Kategorie: I,II,III/1,2/ABCDEFG
Ochrana: DIP, IS, NI, XPExplosion ProtectionEnglish -
process displays
Kód výrobku: RIA16-
Oblast: International
Organizace: DNVGLMarineEnglish -
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
Kód výrobku: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
Oblast: Canada, USA
Organizace: ULOrdinary Location Product SafetyEnglish
Příslušenství / náhradní díly
-
-
Nr 2 Order code RIA16X-GA
Front plastic incl. front foil
-
-
-
Nr 1 Order code RIA16X-GB
Front Alu incl. front foil + glass (with seals + display fixing frame)
-
-
-
Nr 4 Order code RIA16X-GC
Lower part plastic
-
-
-
Nr 3 Order code RIA16X-GD
Lower part Alu, metric thread
-
Nr 3 Order code RIA16X-GE
Lower part Alu, NPT1/2 thread
-
-
-
Nr 8 Order code RIA16X-GF
Kit cover + connection parts: Cover for front + lower part, counter plate for cable gland (plastic housing), ribbon cable main board-display board
-
-
-
Nr 7 Order code RIA16X-GG
Kit small parts: Goretex filter, 2x hinge bolts, cable shield ground clamp (metal set = 5 x bracket + bolt / washers)
-
-
-
Nr 5 Order code RIA16X-EA
Electronic complete (Ex + nonEx) incl. connection board + cover
-
-
-
Nr 9 Order code RIA16X-DA
LC-display incl. display board
-
-
-
Nr 6 Order code 51006845
Cable gland NPT1/2, D4.5-8.5 IP68
-
-
-
Order code 71091611
Install. kit stainl. steel housing W08
-
-
-
Nr 6 Order code RK01-AA
2x cable gland M16, polyamide
-
Nr 6 Order code RK01-AD
1x adapter M20 on NPT1/2, stainless steel
-
-
-
Order code RK01-AH
Mounting set wall/pipe, plastic housing RIA46, RIA16, RID16
-
Order code RK01-AR
RIA16/RID16/RIA46 weather protection cover
-
Order code RK01-AU
Mounting set wall/pipe, Alu housing RIA46,RIA16,RID16
-
Order code DIENST-
SERVICE
-
Order code XPRFID-
Spare RFID TAG
Consists of: RFID TAG, fixing wire, crimp sleeve.
-
Order code TXU10-
Configuration kit TXU10-
for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.
-
-
