Modulární průmyslový teploměr TC nebo RTD

iTHERM ModuLine TM151

Inovativní, vysoce modulární a odolný teploměr s RTD nebo TC pro širokou škálu průmyslových aplikací.

TM151

Porovnat

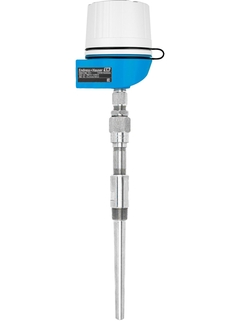

Modulární průmyslový teploměr s tyčovou jímkou — Průmyslový teploměr TM151 s tyčovou jímkou

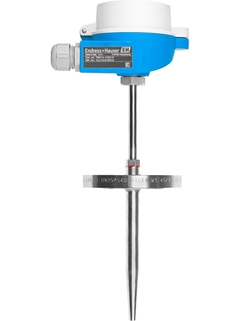

Průmyslový snímač teploty s přírubovým procesním připojením — Průmyslový teploměr TM151 s přírubovou tyčovou jímkou

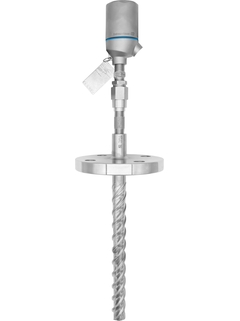

TM151 s přírubou a šroubovou teplotní jímkou — Průmyslový teploměr TM151 s jímkou iTHERM TwistWell ve spirálovém provedení pro vysokorychlostní aplikace

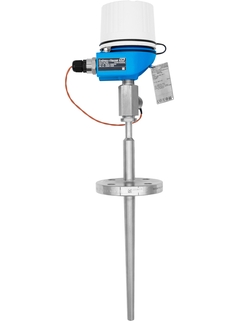

TM151 Příruba NAMUR s dvojitým těsněním — Průmyslový teploměr TM151 s jímkou NAMUR NE170 a dvojitým těsněním

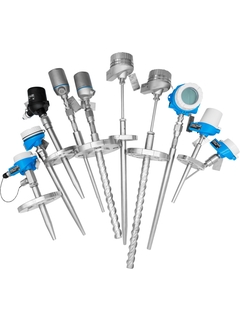

Modularita díky různým koncovým hlavicím, procesním přípojkám a tepelným jímkám — Modulární teploměr s širokým výběrem svorek, procesních připojení a teploměrných jímek

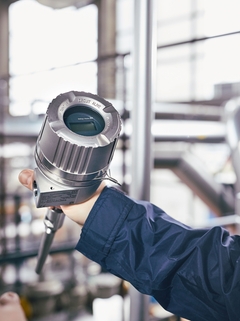

Teploměr s pouzdrem z nerezové oceli v typickém průmyslovém závodě — Teplotní montáž pro chemický, ropný a plynárenský průmysl a energetiku

Průmyslový teploměr TM151 s tyčovou jímkou

Souhrn technické specifikace

Přesnost

Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2
Doba odezvy

depending on configuration
Max. procesní tlak (statický)

depending on the configuration up to 500 bar
Rozsah provozní teploty

PT100 TF StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 QuickSensTF:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)
Typ J:
max. 800 °C
(max. 1.472 °F)
Typ N:
max. 1.100 °C
(max. 2.012 °F)
Max. délka zanoření na vyžádání

up to 1.500,0 mm (59,06'')

Viz všechny specifikace

Oblast použití

Modulární průmyslový teploměr RTD nebo TC, kompletní s tyčovou jímkou nebo k použití s jímkou na místě. K dispozici s převodníky teploty Endress+Hauser pro zvýšení přesnosti a spolehlivosti - snadné přizpůsobení výběrem výstupů a komunikačních protokolů. Volitelně k dispozici s připojením Bluetooth®. Teploměr vybavený nejnovějšími inovacemi, jako je iTHERM QuickNeck, a technologiemi teplotních čidel, jako jsou iTHERM QuickSens a iTHERM StrongSens.

Univerzální rozsah použití
Rozsah měření: -200 až +1 100 °C (-328 až +2 012 °F)
Tlakový rozsah do 500 barů (7 252 psi)
Snímací prvek odolný proti vibracím do 60 g
Vylepšená snadnost údržby (výměna senzoru bez nutnosti zastavení procesu), snadná a bezpečná rekalibrace měřicího bodu

Výhody

Druhé procesní těsnění s indikací poruchy, které nabízí cenné informace o stavu zařízení.
iTHERM QuickSens: nejrychlejší doba odezvy 1,5 s pro optimální řízení procesu.
iTHERM StrongSens: nepřekonatelná odolnost proti vibracím (> 60 g) pro maximální bezpečnost zařízení.
iTHERM QuickNeck: úspora nákladů a času díky jednoduché rekalibraci bez použití nářadí.
Připojení Bluetooth® (volitelné)
Mezinárodní certifikace: ochrana proti výbuchu podle ATEX, IECEx, CSA C/US a CCC.

Výběr produktů z řady Extended

Špičkové produkty
Vysoce funkční a přesto jednoduché

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Jednoduché produkty
Jednoduchý výběr, instalace i provoz

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Standardní produkty
Spolehlivé, robustní a nenáročné na údržbu

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Špičkové produkty
Vysoce funkční a přesto jednoduché

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Specializované produkty
Navrženo pro těžké aplikace

Technická výkonnost

Jednoduchost

Dle konkrétního produktu

Co znamená FLEX?

Výběr produktů FLEX	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Fundamental Pro jednoduché aplikace	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace	Technická výkonnost	Jednoduchost Dle konkrétního produktu

Zjistěte více o nabídce FLEX
