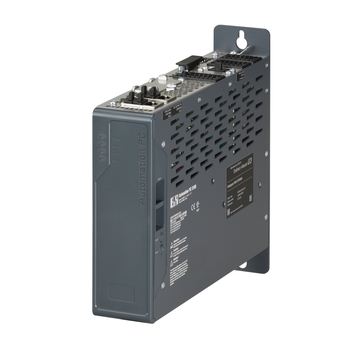

Fieldgate PAM SFG600 ©Endress+Hauser
Fieldgate PAM SFG600 – pohled zezadu ©Endress+Hauser
Fieldgate PAM SFG600 – pohled zpředu ©Endress+Hauser
Úvodní obrazovka ©Endress+Hauser
Funkce filtru ©Endress+Hauser
síťová architektura ©Endress+Hauser
Fieldgate PAM SFG600 + Field Xpert SMT70 ©Endress+Hauser

HART přes PROFINET

Fieldgate PAM SFG600 představuje bránu pro správu konfigurace a podporuje zařízení s technologií HART přes sítě PROFINET. Zařízení HART musí mít jedinečné označení (TAG) zařízení. Zařízení musí být v provozu s kontrolérem PROFINET a musí se ovládat prostřednictvím sestavy Siemens ET 200SP s dvouvodičovými analogovými moduly 4xl HART se schopnostmi technologie HART. Během výroby je brána Fieldgate nastavena na adresu IP dodanou zákazníkem na jeho průmyslové síti a je připojena k síti PROFINET.

  • Výhody

    • Průmyslová, robustní a plně nastavená brána Fieldgate.

    • Možnost snadného připojení na principu Plug and Play.

    • Složitost sítě se nijak neprojevuje díky plně automatickému vyhledávání veškerých zařízení s podporou HART připojených k modulu Siemens ET 200SP...

  • Oblast použití

    Fieldgate PAM SFG600 umožňuje nastavení zařízení s technologií HART v systémech PROFINET se sestavami vzdálených V/V Siemens ET 200SP HART. Až 10 uživatelů může přes počítač Field Xpert SMT70 připojit rychle a snadno až 1 024 zařízení HART, aniž by...

Technické informace

Zpět

Details

  • Měřicí princip

    Fieldgate

  • Funkce

    Device configuration management gateway supports HART devices via PROFINET networks

  • CPU

    Intel Core i5 processor 7300U 2.6 GHz Dual Core

  • Paměť

    SO-DIMM DDR4, 8192 MByte

  • Jednotka pevného disku

    CFast 64 GByte MLC

  • Napájení

    24 VDC ±25 %, SELV

  • Rozměry (š × v × h)

    221.5 mm x 54 mm x 248.3 mm (8.72 " x 2.12" x 9.77")

  • Komunikační rozhraní

    1x Ethernet PROFINET RJ45 (ETH1)

    1x Ethernet PAM Client RJ45 (ETH2)

    1x Ethernet service RJ45 (IF Option 2)

  • Systémové požadavky

    PROFINET remote I/Os

    Siemens ET200SP IM155-6PN HF

    Order code: 6ES7 155-6AU00-0CN0


    HART module with Siemens ET200SP IM 155-6PN HF

    Module 4xI 2-wire HART

    Order code: 6ES7 134-6TD00-0CA1

  • Certifikáty

    CE mark

    UL

    CCC
