Souhrn technické specifikace
-
Přesnost
třída 1 dle IEC 60584
-
Doba odezvy
závisí na konfiguraci
t50 = 3s
t90 = 7 s -
Max. procesní tlak (statický)
při 20 °C: 100 bar (1.450 psi)
-
Rozsah provozní teploty
Typ K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Typ J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Max. délka zanoření na vyžádání
až do 10.000,00 mm (393,70'')
Oblast použití

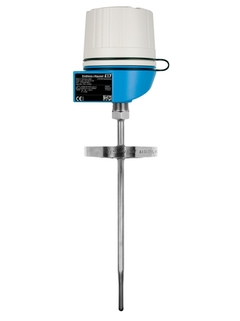

Robustní teploměr je určen pro použití v náročných aplikacích a tam, kde je důležitá bezpečnost, např. v chemickém, ropném a plynárenském průmyslu a v energetice. Použité robustní ochranné trubky a speciální materiály dovedou odolávat nepříznivým podmínkám okolního prostředí, korozivním látkám a velmi vysokým tlakům. Prostřednictvím hlavicového převodníku (volitelná položka), který dovede komunikovat v kterémkoli z běžných protokolů, je možno zvýšit přesnost zařízení a jeho spolehlivost, která je pak vyšší, než je tomu u přímého kabelového připojení k senzorům. Možnost flexibilní konfigurace.
Určeno do těžkých provozů
Do ropného a plynárenského průmyslu
Rozsah měření: −40 až 1 100 °C
Statický tlak až 75 bar v závislosti na zvoleném procesním připojení
Stupeň krytí: IP 68
Výhody
Typy ochran pro použití ve výbušných prostředích: jiskrová bezpečnost (Ex ia), ohnivzdorná (Ex d), nejiskřící (Ex nA)
Vysoká kompatibilita měřicí vložky a konstrukce podle DIN 43772
Prodloužený krček chrání hlavicový převodník před přehřátím
Rychlá odezva u redukované/zúžené špice ochranné jímky
Vysoká flexibilita díky modulárnímu systému se standardními připojovacími hlavicemi podle DIN EN 50446 a také díky různým délkám ponoru podle přání zákazníka
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |
-
Měřicí princip
Termočlánek
-
Charakteristika/aplikace
metrické provedení
modulární konstrukce teploměru
pro náročné aplikace
vhodný pro nebezpečné prostory
s krčkem
vč. jímky / ochranné trubky (kov) -
Teploměrná/ochranná jímka
navařená ochranná trubka
-
Vložka/sonda
zaizolováno minerálním materiálem (MI), flexibilní
-
Vnější průměr ochranné jímky
9,0 mm (0,35'')
11,0 mm (0,43'')
12,0 mm (0,47'') -
Max. délka zanoření na vyžádání
až do 10.000,00 mm (393,70'')
-
Materiál ochranné/teploměrné jímky
1.4404 (316L)
1.4571 (316Ti)
Alloy 600 (2.4816)
Alloy C276 (2.4819) -
Volitelný nátěr
Není definováno
-
Procesní připojení
vnější závit:
G1/2"
G3/4"
G1"
NPT1/2"
NPT3/4"
M20x1,5

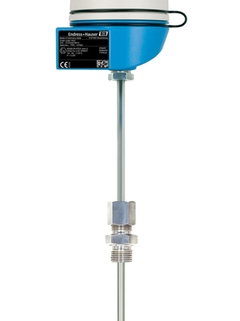

svírací těsnění:
G1/2"
G1"
příruba:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5) -
Tvar hrotu
přímý
redukovaný
zúžený -
Drsnost povrchu Ra
0,8 μm (31,5 μin.)
-
Rozsah provozní teploty
Typ K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Typ J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Max. procesní tlak (statický)
při 20 °C: 100 bar (1.450 psi)
-
Přesnost
třída 1 dle IEC 60584
-
Doba odezvy
závisí na konfiguraci
t50 = 3s
t90 = 7 s -
Integrovaný hlavicový převodník
ano (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Schválení pro použití v prostředí s nebezpečím výbuchu
ATEX II
IECEx
NEPSI
EAC Ex
Odolné explozi -
Certifikace
Metrologie GOST
SIL (pouze převodník)
