Ultrazvukové měření
Time-of-Flight

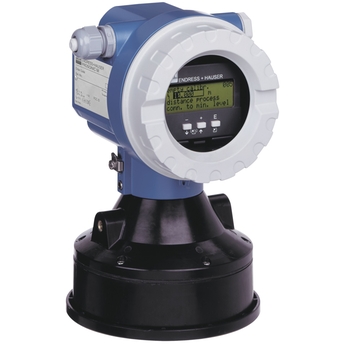

Prosonic FMU43

Prosonic FMU43 ©Endress+Hauser

Princip měření Time-of-Flight

Nákladově efektivní přístroj pro sofistikované měření výšky hladiny kapalin a sypkých materiálů až do 15 m

Senzor Prosonic FMU43 je vhodný pro bezkontaktní měření výšky hladiny kapalin, past, hrubozrnného sypkého materiálu a měření průtoku v otevřených kanálech nebo přepadech. Dvouvodičový nebo čtyřvodičový kompaktní převodník lze použít v aplikacích na skladovacích nádržích, nádržích s míchadly, skladovacích buňkách a pásových dopravnících. Obalovou křivku lze zobrazit na místním displeji pro jednoduchou diagnostiku. Linearizační funkce (až 32 bodů) pro konverzi naměřené hodnoty do libovolné jednotky délky, objemu a průtoku.

  • Výhody

    • Spolehlivé bezkontaktní měření

    • Rychlé a snadné uvedení do provozu pomocí intuitivního menu s nápovědou přímo na místě se čtyřřádkovým textovým displejem, 7 nastavitelných jazyků

    • Obalové křivky na místním displeji pro snadnou diagnostiku

    • Hermeticky utěsněný...

  • Oblast použití

    Dvouvodičový nebo čtyřvodičový přístroj pro kontinuální, bezkontaktní měření výšky hladiny a průtoku.

    • Připojení do procesu prostřednictvím příruby

    • Teplota: −40 až +80 °C

    • Tlak: +0,7 až +2,5 bar

    • Maximální měřicí rozsah: kapaliny 15 m, pevné látky 7 m

    • ...

Details

  • Měřicí princip

    Ultrazvuk

  • Charakteristika/aplikace

    Kompaktní ultrazvukový převodník

  • Dodávka/komunikace

    4vodič (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Přesnost

    ±4 mm nebo ±0,2 % nastaveného rozsahu měření

  • Okolní teplota

    −40 °C ... 80 °C
    (−40 °F ... 176 °F)

  • Procesní teplota

    −40 °C ... 80 °C
    (−40 °F ... 176 °F)

  • Procesní tlak absolutní / max. mez přetlaku

    0,7 bar ... 2,5 bar abs
    (10 psi ... 36 psi)

  • Hlavní smáčené díly

    Nenasycený polyester, 316 Ti

  • Procesní připojení

    DN 100, ASME 4"

  • Blokovací vzdálenost

    0,6 m (2 ft)

  • Aplikace

  • Max. měřená vzdálenost

    15 m (50 ft)

  • Komunikace

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certifikáty/schválení

    ATEX, FM, CSA, NEPSI

  • Meze aplikace

    Foam / high turbulence possible:

    FMU44/FDU92

    Foam / high turbulence possible:

    FMU44/FDU92

    Fast filling and discharging rate:

    FMU90 + FDU9x

    Level limit detection

    FMU90 + FDU9x

  • Měřicí princip

    Ultrazvuk

  • Charakteristika/aplikace

    Kompaktní ultrazvukový převodník

  • Dodávka/komunikace

    4vodič (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Přesnost

    ±4 mm nebo ±0,2 % nastaveného rozsahu měření 1)

  • Okolní teplota

    −40 °C ... 80 °C
    (−40 °F ... 176 °F)

  • Procesní teplota

    −40 °C ... 80 °C
    (−40 °F ... 176 °F)

  • Procesní tlak absolutní / max. mez přetlaku

    0,7 bar ... 2,5 bar abs
    (10 psi ... 36 psi)

  • Hlavní smáčené díly

    nenasycený polyester, 316 Ti

  • Procesní připojení

    DN 100, ASME 4"

  • Blokovací vzdálenost

    0,6 m (2 ft)

  • Max. měřená vzdálenost

    7 m (23 ft)

  • Komunikace

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certifikáty/schválení

    ATEX, FM, CSA, NEPSI

  • Meze aplikace

    Vezměte na vědomí diagram rozsahu

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification
  • Předchůdce
