Napájecí zdroje a bariéry

Napájecí zdroje a bariéry pro senzory a převodníky

Napájecí zdroje a bariéry zásobují energií např. převodník, v případě potřeby i v prostředích s nebezpečím výbuchu, a poté vysílají galvanicky oddělený signál. Pomocí volitelně dostupného monitorování HART® je monitorován stav převodníku. Tak lze snadno nalézt i krátce se vyskytující chyby.

Popis sortimentu

Náš sortiment napájecích zdrojů a bariér pro DIN lištu obsahuje:

  • Napájecí zdroje pro dvou- nebo čtyřvodičové převodníky

  • Aktivní bariéra s napájením pro bezpečné oddělení proudových obvodů 4–20 mA v jednom zařízení

  • Napájecí zdroje a bariéry s obousměrným převodem HART®, komunikační svorkovnice pro HART® a integrovaný rezistor HART® pro konfiguraci senzorů

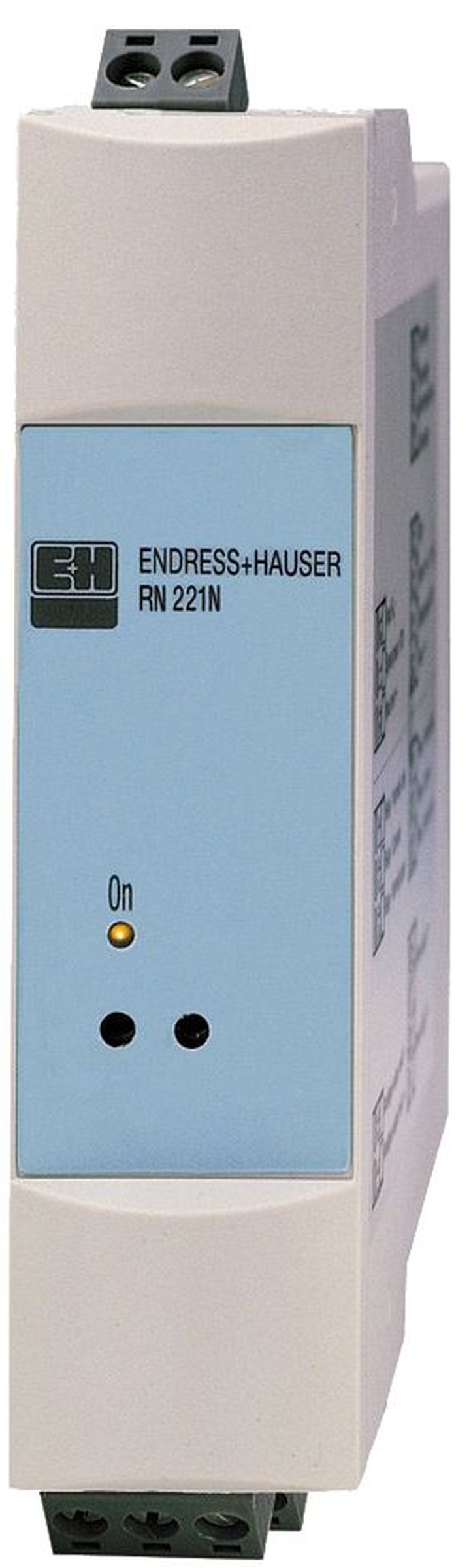

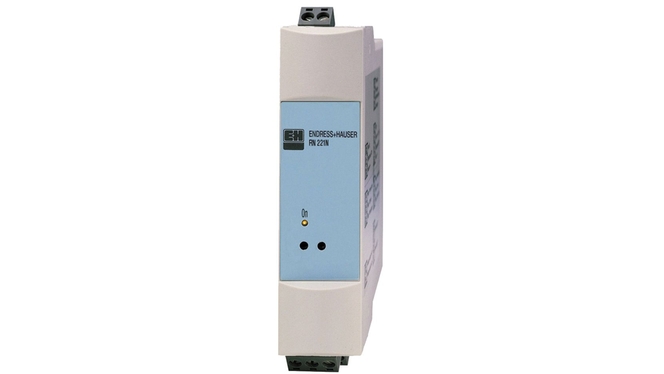

Aktivní bariéra RN221N s napájením pro bezpečné oddělení proudových obvodů 4 až 20 mA ©Endress+Hauser

Princip měření / příklad použití

Příklad použití – napájení převodníku teploty:
Je-li v teploměru instalován hlavicový převodník HART® 4–20 mA, musí být opatřen napájením. Aktivní bariéra dodává napájení do hlavicového převodníku, v případě potřeby i v prostředích s nebezpečím výbuchu, a poté vysílá galvanicky oddělený signál. Pomocí volitelně dostupného monitorování HART® je monitorován stav hlavicového převodníku. V případě výskytu chyby vyšle relé u aktivní bariéry poplašný signál.

Příklad použití pasivní bariéry s SPS: Má-li být senzor v prostředí s nebezpečím výbuchu napájen přes SPS, je třeba použít pasivní bariéru. Pasivní bariéra dodává napájení z prostředí bez nebezpečí výbuchu do prostředí s nebezpečím výbuchu a vysílá zpět signál 4–20 mA. Pasivní bariéra nevyžaduje napájení, protože získává energii z obvodu 4–20 mA.

Výhody

  • Široký rozsah napájení, flexibilní napájecí zdroj

  • Napájecí zdroje pro dvou- nebo čtyřvodičové převodníky

  • Galvanické oddělení proudových obvodů 4 až 20 mA

  • K dispozici mezinárodní schválení Ex, Germanischer Lloyd / povolení pro provoz v námořním prostředí

  • Monitorování senzoru systémem včasného varování
