Souhrn technické specifikace
-
Vstup
0/4–20 mA / HART
napájecí/nenapájecí -
Výstup
0/4–20 mA / HART
aktivní/pasivní -
Napájení
20–250 V AC/DC
Oblast použití
The active barrier is used for transmission and galvanic isolation of 4 to 20 mA/HART signals. The device has an active / passive current input to which a 2- or 4-wire transmitter can be connected directly. The output of the device can be operated actively or passively. The current signal is then available to the PLC / controller or for further instrumentation at pluggable screw or optional push-in terminals.

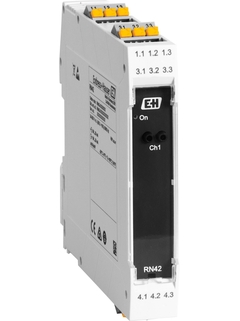

1-channel active barrier, wide-range power supply
Transmission and galvanic isolation of analog 0/4 to 20 mA signals
Optionally intrinsic safe [Ex-ia] signals from hazardous area
Bidirectional transmission of HART® communication signals
Feeding or not feeding input for 2- or 4-wire instruments
Active or passive signal output
Ambient temperature range: -40 … 60 °C (-40 … 140 °F)
Výhody
-
Wide range power supply of 19.2 to 253 V AC/DC
-
Quick and easy wiring thanks to plug-in terminals
-
Optional for safety-oriented applications up to SIL 2 (SC3) in accordance with IEC 61508
-
Optional installation in Ex Zone 2
-
Compact housing width with 17.5 mm (0.69 in) for efficient use of space
-
Option for installation rotated by 180° (terminals for power supply at top or bottom)
Videa
Výběr produktů z řady Fundamental
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost

-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |
Předchůdce
-
-
Technické informace (TI)
RN42
Anglická verze - 06/2021
Active barrier, HART-transparent
EN CS 01/06/2021Jazyk:
English
Verze:
01/06/2021
Velikost souboru:
687.1 KB
Název souboru:
TI01584KEN_0121.pdf
-
-
-
Obecné
Product family: Power supply and barrier
Ruská verze - 08/2022
Product root: RN22-, RN221N-, RN42- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC N RU D-DE.PA05.B.62450/20
Jazyk:
Russian
Verze:
16/08/2022
Velikost souboru:
116.1 KB
Název souboru:
EAEC N RU D-DE.PA05.B.62450_22.pdf
-
-
-
Technické informace (TI)
RN42
Active barrier, HART-transparent
EN CS 01/06/2021Jazyk:
English
Verze:
01/06/2021
Velikost souboru:
687.1 KB
Název souboru:
TI01584KEN_0121.pdf
-
-
-
Návod k obsluze (BA)
RN42
1-channel active barrier with wide range power supply for the safe separation of 0/4 to 20 mA standard signal circuits, HART-transpa rent
EN CS 02/06/2021Jazyk:
English
Verze:
02/06/2021
Velikost souboru:
1.2 MB
Název souboru:
BA02090KEN_0121.pdf
-
-
-
Krátká instrukce (KA)
KA RN42
Jednokanálová aktivní bariéra s 24 až 230 V<sub>AC/DC</sub> se širokým rozsahem napájení pro bezpečné oddělení standardních signální ch obvodů 0/4 až 20 mA, transparentní HART
EN CS 26/12/202220/12/202124/06/2021Jazyk:
Czech
Verze:
26/12/2022
Velikost souboru:
496.9 KB
Název souboru:
KA01509KCS_0322-00.pdf
-
-
-
Ex bezpečnostní pokyny (XA)
XA RN22, RN42
Ex tc IIIC Dc
EN CS 31/01/2023Jazyk:
Czech
Verze:
31/01/2023
Velikost souboru:
362.3 KB
Název souboru:
XA03109KCS_0123-00.pdf
-
-
-
Ex bezpečnostní pokyny (XA)
RN22, RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN CS 26/09/2022Jazyk:
English
Verze:
26/09/2022
Velikost souboru:
366.1 KB
Název souboru:
XA03020KEN_0122-00.pdf
-
-
-
Ex bezpečnostní pokyny (XA)
XA RN22, RN42
ATEX, IECEx: II(1)G [Ex ia Ga] IIC II(1)D [Ex ia Da] IIIC II3G Ex ec IIC Gc
EN CS 15/05/202321/03/202219/07/202130/04/2021Jazyk:
Czech
Verze:
15/05/2023
Velikost souboru:
369.6 KB
Název souboru:
XA02086KCS_0423-00.pdf
-
-
-
Ex bezpečnostní pokyny (XA)
XA RN22, RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN CS 24/05/2023Jazyk:
English
Verze:
24/05/2023
Velikost souboru:
363.8 KB
Název souboru:
XA03134KEN_0123-00.pdf
-
-
-
Funkční bezpečnost (FY)
RN22, RN42
Active barrier for isolating 4 to 20 mA standard signal circuits, HART-transparent
EN CS 29/10/202115/01/2021Jazyk:
English
Verze:
29/10/2021
Velikost souboru:
2.3 MB
Název souboru:
FY01034KEN_0221-00.pdf
-
-
-
Oblasti činností (FA)
コンポーネントカタログ
HAW562- HAW569- MS20- MS21- RA33- RB223- RDL10- READWIN- RH33- RIA14- RIA15- RIA16- RIA45- RIA452- RIA46- RID14- RID16- RID261- RLN22- RLN42- RMA42- RMC621- RMS621- RN22- RN221N- RN42- RNB22- RNF22- RNO22- RS33- RSG30- RSG35- RSG40- RSG45- RXO20
Jazyk:
Japanese
Verze:
29/08/2022
Velikost souboru:
11.7 MB
Název souboru:
Fa00016k33ja_2019.pdf
-
-
-
Oblasti činností (FA)
System Products and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paper less recorders and associated software packages for process automation
Jazyk:
English
Verze:
17/05/2023
Velikost souboru:
14.5 MB
Název souboru:
FA00016KEN_2323_online.pdf
-
