Převodníky teploty

Převodníky teploty pro veškeré průmyslové aplikace

Úloha převodníků teploty spočívá v převádění signálů ze senzoru na stabilní a standardizovaný signál. Moderní převodníky využívající digitální technologii však dokáží více než jen toto: jsou inteligentní, flexibilní a nabízejí vysokou přesnost měření. Jsou rozhodující komponentou měřicího řetězce schopnou zvýšit bezpečnost a výkonnost v rámci vašeho procesu.

Popis sortimentu

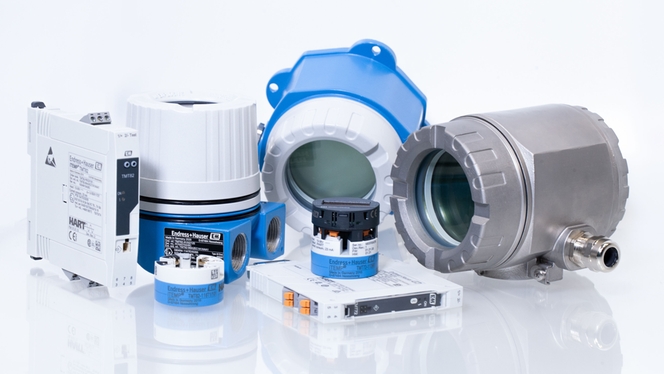

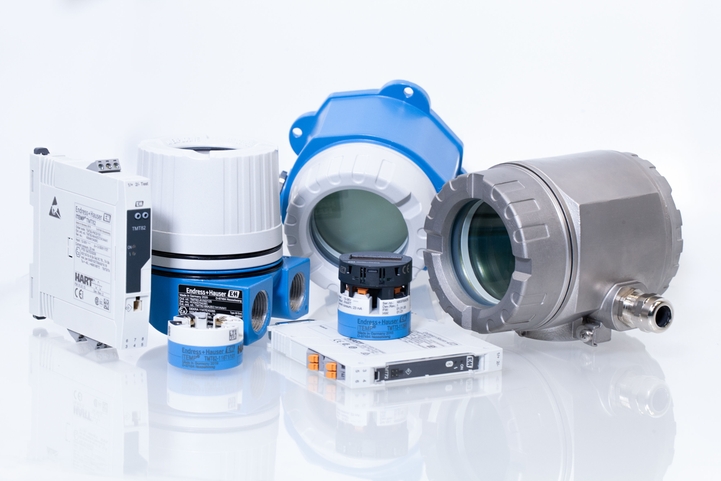

Naše široké portfolio modulárních průmyslových převodníků teploty zahrnuje:

  • Převodníky teploty s montáží na DIN lištu pro instalaci do rozvaděče

  • Hlavicové převodníky teploty pro přímou instalaci do připojovacích hlavic teploměrů

  • Polní převodníky teploty pro přímé připojení v procesním prostředí

  • Převodníky teploty pro prostředí s nebezpečím výbuchu

  • Převodníky teploty pro veškeré relevantní komunikační protokoly:

    HART®, PROFIBUS® PA, FOUNDATION™ Fieldbus nebo s možností programování pomocí počítače

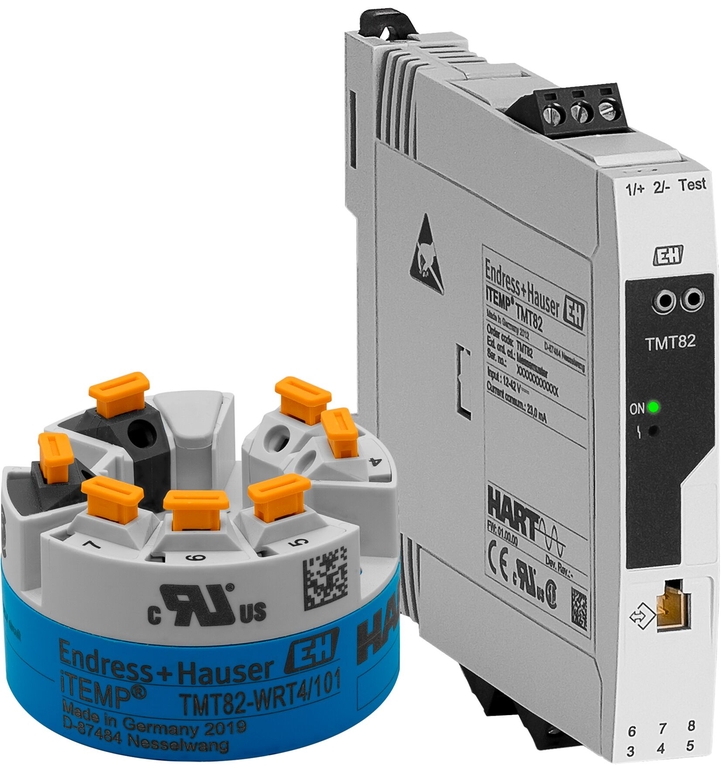

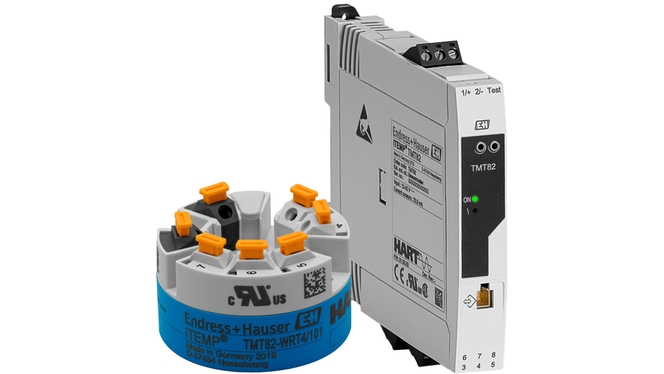

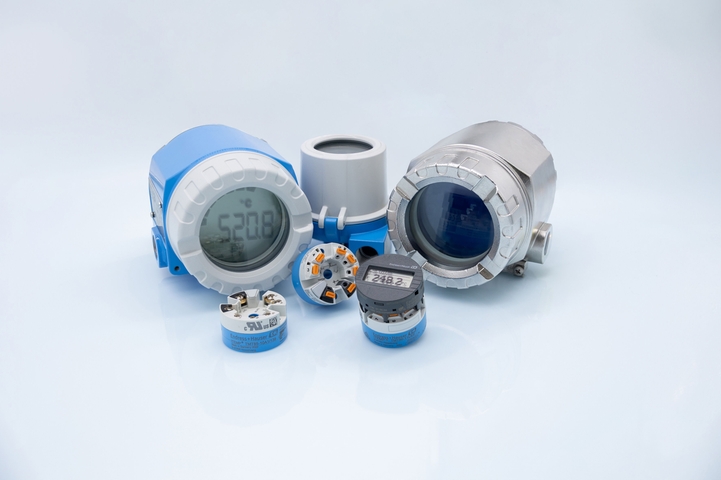

Převodník teploty iTEMP TMT82 ©Endress+Hauser

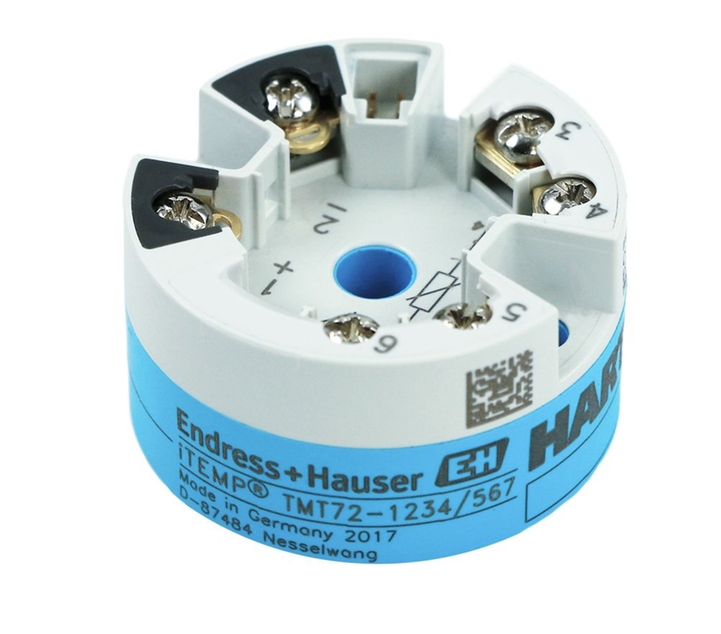

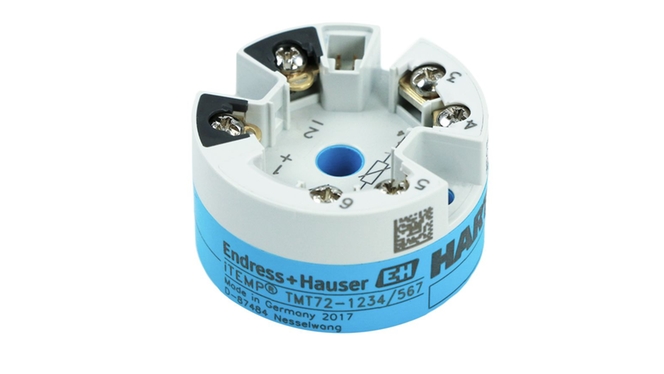

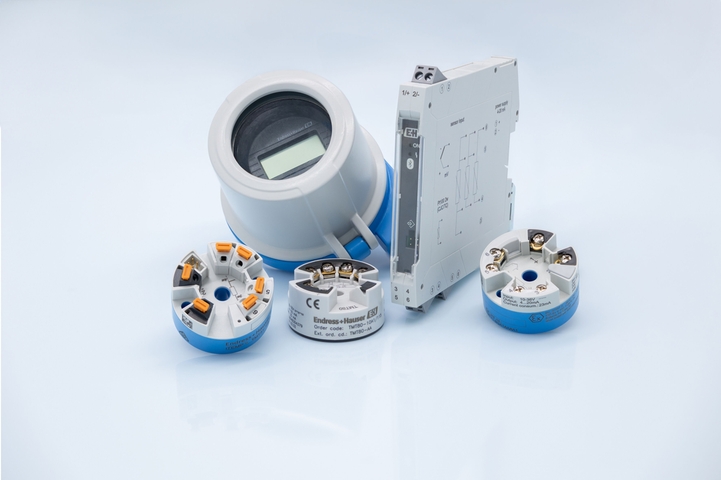

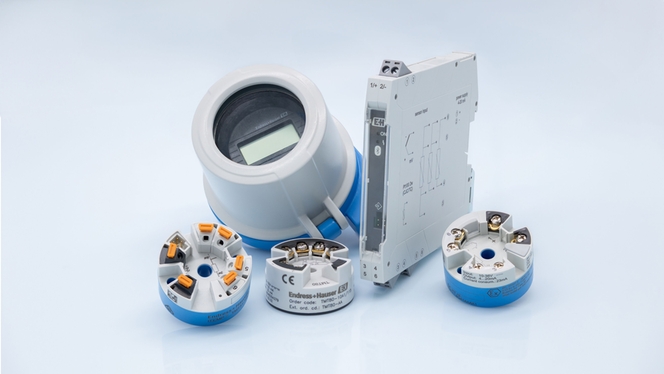

Převodník teploty iTEMPTMT72 ©Endress+Hauser

Konfigurovatelné převodníky přenášejí nejen převedené signály z odporových teploměrů (RTD) a termočlánků (TC), ale také signály odporu (Ω) a napětí (mV). Aby se dosáhlo co nejvyšší přesnosti měření, linearizační charakteristiky pro každý typ senzoru jsou uloženy v převodníku.

V procesní automatizaci se jako standardní osvědčily dva principy měření teploty:

RTD – odporové teplotní senzory: princip měření

Odporové teplotní senzory mění elektrický odpor se změnou teploty. Jsou vhodné pro měření teplot od −200 °C do přibl. 600 °C a vyznačují se vysokou přesností měření a dlouhodobou stabilitou. Nejčastěji používaný senzor je Pt100. RTD senzory Endress+Hauser standardně splňují třídu přesnosti A normy IEC 60751.

TC – termočlánky: princip měření

Termočlánek je komponenta vyrobená ze dvou různých kovů spojených na jednom konci. Jsou-li spojení a volné konce vystaveny různým teplotám, je na otevřeném konci působením Seebeckova jevu vyvolán elektrický potenciál (termoelektrická síla). Pomocí tzv. termočlánkových referenčních tabulek (viz IEC 60584) lze vypočítat teplotu na spojení (bod měření).

Termočlánky jsou vhodné pro měření teploty v rozsahu od 0 °C do +1 800 °C. Vyznačují se krátkou dobou odezvy a vysokou odolností proti vibracím.

Výhody

  • Bezpečný provoz v prostředí s nebezpečím výbuchu, mezinárodní schválení, např. FM, CSA, ATEX, NEPSI, IECEx

  • Diagnostické informace podle NAMUR NE 107

  • Vzájemné sladění senzoru a převodníku pro vyšší přesnost měření

  • Funkce sledování senzoru zvyšují spolehlivost místa měření

  • Zapojení bez použití nástrojů s volitelnou technologií pružinových svorek
