RB223
Pasivní bariéra napájená ve smyčce

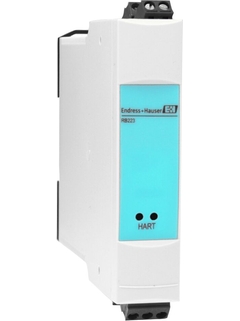

Pasivní bariéra RB223 ©Endress+Hauser

Jedno- nebo dvoukanálová bariéra pro bezpečné oddělení standardních signálních obvodů 4–20 mA

Pasivní bariéra RB223 může být použita ke galvanickému oddělení aktivních signálních obvodů (0/4–20 mA) ve třech aplikacích:
přenos z prostředí non-Ex do Ex, např. pro aktivní nastavovací prvky, regulátory a indikátory,
přenos z prostředí Ex do non-Ex pro připojení aktivních, jiskrově bezpečných obvodů k PLC,
přenos z prostředí Ex do non-Ex pro napájení jiskrově bezpečných převodníků napájecím zdrojem pro převodníky bez jiskrové bezpečnosti.

  • Výhody

    • Kompaktní kryt pro řadovou montáž na lištu DIN

    • Prostorově úsporná jednokanálová a dvoukanálová verze

    • Bez potřeby napájecího zdroje

    • Mezinárodní schválení do prostředí s nebezpečím výbuchu (Ex); lze použít až do úrovně SIL3

    • Obousměrný přenos HART®

    • Komunikační...

  • Oblast použití

    Oddělení aktivních signálů 0/4–20 mA od převodníků, ventilů a nastavovacích prvků.

Details

  • Měřicí princip

    Pasivní bariéra

  • Princip měření

    Napájení

  • Funkce

    Pasivní bariéra pro bezpečné oddělení proudového okruhu 4–20 mA

  • Smyčkové napájení

    Smyčkové napájení

  • Napájení

    Není definováno

  • Pomocné napájení / smyčkové napájení

    Smyčkové napájení

  • Vstup

    2× analogový 4–20 mA

  • Výstup

    2× analogový 4–20 mA

  • Funkce softwaru

    Není definováno

  • Certifikáty

    CSA GP
    ATEX Ex ia
    CSA IS
    CSA NI
    SIL

  • SIL

    3

  • Ovládání

    HART

  • Měřicí princip

    Napájení

  • Funkce

    Pasivní bariéra pro bezpečné galvanické oddělení obvodů 4…20 mA

  • Certifikace

    CSA GP

    ATEX Ex ia

    CSA IS

    CSA NI

    SIL

  • Vstup

    2 x analogový 4...20 mA

  • Výstup

    2 x analogový 4…20 mA

  • Pomocné napájení / smyčkové napájení

    Napájení ze smyčky

  • Rozměry (š × v × h)

    22.5 x 110 x 112 mm

    (0.89" x 4.33" x 4.41")

  • Ovládání

    HART
