Souhrn technické specifikace
-
Max. chyba měření
Hmotnostní průtok (kapalina): ±0,15 %
Objemový průtok (kapalina): ±0,15 %
(referenční podmínky) -
Měřicí rozsah
0 až 18 000 kg/h (0 až 660 lb/min)
-
Teplotní rozsah média
−196 až +125 °C (−320 až +257 °F)
-
Max. procesní tlak
PN 40, třída 300
-
Materiály smáčených částí
Měřicí trubice: 1.4539 (904L)
Připojení: 1.4404 (316/316L)
Oblast použití

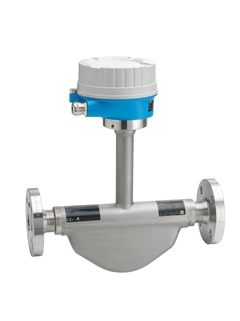

LNGmass je Coriolisův průtokoměr, který byl vyvinutý speciálně pro čerpací stojany. Je robustní, vyznačuje se vysokou přesností měření i při extrémně nízkých teplotách až −196 °C. Díky svému provedení, které je nejkompaktnější na světě, může být toto zařízení zcela bez problémů nainstalováno kdekoliv, dokonce i ve velmi stísněných prostorách. LNGmass neobsahuje žádné pohyblivé části, a tudíž je zcela bezúdržbový.
Princip měření je nezávislý na fyzikálních vlastnostech média, jako jsou viskozita a hustota
Přesné měření kryogenních plynů v aplikacích tankování
Vlastnosti přístroje
Průtoky až do 18 000 kg/h
Střední teplota média snížena až na −196 °C
Jmenovitý průměr: DN 8 až 25 (3/8" až 1")
Robustní kompaktní těleso převodníku
Modbus RS485
Splňuje všechny požadavky aplikace
Výhody
Vysoká provozní bezpečnost – zařízení pracuje spolehlivě i za extrémních podmínek okolního prostředí
Méně procesních měřicích bodů – měření několika veličin najednou (průtok, hustota, teplota)
Prostorově úsporné měření – nejsou potřeba rovné délky potrubí před přístrojem a za ním
Prostorově úsporný převodník – plná funkčnost na malém prostoru
Rychlé uvedení do provozu – přednastavený přístroj
Automatické obnovení dat pro servisní účely
Videa
Úspěšné projekty
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
| Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
|---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |
40 dokumenty
-
-
Technické informace (TI)
LNGmass Technical Information
Coriolis flowmeter
EN CS 17/12/2013Jazyk:
English
Verze:
17/12/2013
Velikost souboru:
1.1 MB
Název souboru:
TI01124DEN_0113.pdf
-
-
-
Návod na uvedení do provozu (BA)
LNGmass Modbus RS485 Operating Instructions
Coriolis flowmeter
EN CS 17/12/2013Jazyk:
English
Verze:
17/12/2013
Velikost souboru:
2.2 MB
Název souboru:
BA01261DEN_0113.pdf
-
-
-
Popis parametrů přístroje (GP)
LNGmass Modbus RS485 Description of Device Parameters
Coriolis flowmeter
EN CS 23/12/2015Jazyk:
English
Verze:
23/12/2015
Velikost souboru:
921.7 KB
Název souboru:
GP01092DEN_0115.pdf
-
-
-
Krátký návod na obsluhu (KA)
LNGmass Brief Operating Instructions
Coriolis flowmeter
EN CS 01/08/201818/09/201531/12/201417/12/2013Jazyk:
English
Verze:
01/08/2018
Velikost souboru:
1.2 MB
Název souboru:
KA01153DEN_0418.pdf
-
-
-
Pokyny k instalaci (EA)
Replacing Small parts
Promag 10, Promag, Promass 100, 500, CNG-, LNG-, LPGmass, Promag 400, 800 Index C, Prosonic Flow E 100, Prosonic Flow E Heat, Proson ic Flow, t-mass 500-digital
EN CS 01/05/202101/04/202131/07/202002/08/201901/03/2018Jazyk:
English
Verze:
01/05/2021
Velikost souboru:
518.1 KB
Název souboru:
EA01119DA2_0821.pdf
-
-
-
Pokyny k instalaci (EA)
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital,LNGmass, CNGmass, LPGmass
EN CS 01/03/2021Jazyk:
English
Verze:
01/03/2021
Velikost souboru:
883.1 KB
Název souboru:
EA01339DA2_0121.pdf
-
-
-
Pokyny k instalaci (EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN CS 01/03/201828/11/201325/04/2013Jazyk:
English
Verze:
01/03/2018
Velikost souboru:
139.5 KB
Název souboru:
EA01051DA2_0318.pdf
-
-
-
Pokyny k instalaci (EA)
Replacing Spare Parts
CNG-, LNG-, LPGmass, Proline 100, 300, 400 Index C,500, 500-digital, Prosonic Flow E 100, Prosonic Flow E Heat, Prosonic Flow, t-ma ss 300, 400, 500, 500-digital
EN CS 15/12/202101/06/202101/06/202002/08/201902/01/2019Jazyk:
English
Verze:
15/12/2021
Velikost souboru:
1.9 MB
Název souboru:
EA01018DA2_1421-00.pdf
-
-
-
Bezpečnostní instrukce (XA)
LNGmass
ATEX: II2G II2D IECEx: Zone 1 Zone 21
EN CS 15/09/202210/11/201417/12/2013Jazyk:
English
Verze:
15/09/2022
Velikost souboru:
585.6 KB
Název souboru:
XA01217DEN_0322-00.pdf
-
-
-
Bezpečnostní instrukce (XA)
LNGmass EAC: 1Ex ia IIC T6…T1 Gb X Ga/Gb Ex ia IIC T6…T1 X Ex tb IIIC T** °C Db Указания по технике безопасности
Документация для взрывоопасных зон
Jazyk:
Russian
Verze:
02/08/2018
Velikost souboru:
188.2 KB
Název souboru:
XA01774DRU_0118.pdf
-
-
-
Bezpečnostní instrukce (XA)
LNGmass NEPSI: Zone 1, Zone 21 Ex i version Safety Instructions
Documentation for hazardous area
EN CS 01/04/201926/11/201417/12/2013Jazyk:
English
Verze:
01/04/2019
Velikost souboru:
243 KB
Název souboru:
XA01247DEN_0418.pdf
-
-
-
Bezpečnostní instrukce (XA)
XA LNGmass
INMETRO: Zone 1 Zone 21
EN CS 27/04/202314/11/2014Jazyk:
English
Verze:
27/04/2023
Velikost souboru:
451.5 KB
Název souboru:
XA01246DEN_0423-00.pdf
-
-
-
Bezpečnostní instrukce (XA)
LNGmass Cl.I Div.1, Zone 1 for IS (Ex i Intrinsically safe version) Safety Instructions
Documentation for hazardous area
EN CS 27/11/201417/12/2013Jazyk:
English
Verze:
27/11/2014
Velikost souboru:
187.9 KB
Název souboru:
XA01218DEN_0214.pdf
-
-
-
Speciální dokumentace (SD)
DIN SPEC 91406
Automatic identification of physical objects
EN CS 01/12/202101/11/2021Jazyk:
English
Verze:
01/12/2021
Velikost souboru:
643.4 KB
Název souboru:
SD02825DEN_0221-00.pdf
-
-
-
Speciální dokumentace (SD)
Technical Documentation
Device Viewer
Jazyk:
English
Verze:
01/04/2021
Velikost souboru:
529.3 KB
Název souboru:
SD02710DEN_0121.pdf
-
-
-
Speciální dokumentace (SD)
UKCA marking
Flow, density, concentration, viscosity
EN CS 04/11/202201/10/2021Jazyk:
English
Verze:
04/11/2022
Velikost souboru:
357.4 KB
Název souboru:
SD02752DEN_0222-00.pdf
-
-
-
Speciální dokumentace (SD)
LNGmass Register information Modbus RS485 Special Documentation
Coriolis mass flow measuring system
EN CS 17/12/2013Jazyk:
English
Verze:
17/12/2013
Velikost souboru:
1.5 MB
Název souboru:
SD01165DEN_0113.pdf
-
-
-
Speciální dokumentace (SD)
RFID TAG Special Documentation
RFID TAG Special Documentation
EN CS 01/10/2015Jazyk:
English
Verze:
01/10/2015
Velikost souboru:
316.8 KB
Název souboru:
SD01565DA2_0115.pdf
-
-
-
Speciální dokumentace (SD)
LNGmass D8LB Custody transfer Special Documentation
Coriolis flowmeter
EN CS 01/09/2016Jazyk:
English
Verze:
01/09/2016
Velikost souboru:
307.1 KB
Název souboru:
SD01837DEN_0116.pdf
-
-
-
Speciální dokumentace (SD)
Change of Directives Special Documentation
Change of Directives
EN CS 20/04/2016Jazyk:
English
Verze:
20/04/2016
Velikost souboru:
52.2 KB
Název souboru:
SD01764DEN_0116.pdf
-
Hledejte náhradní díly podle čísla ve výkresu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit Ex-i barrier
-
Elektronika (periferie)
Číslo výkresuObjednací kód4771185785 -
-
Kit connection terminal for Ex-i barrier
-
Svorky
Číslo výkresuObjednací kód4571185787 -
-
Electronic CNG/LNG/LPGmass Exi
-
Elektronika
Číslo výkresuObjednací kód30XPD0019- -
-
Kit cover, compact, Alu
-
Kryt
Číslo výkresuObjednací kód2171185789 -
-
Kit housing gaskets, compact, Alu
-
Těsnění
Číslo výkresuObjednací kód7071185795 -
-
Kit 10 cable glands M20x1.5 Ex
-
Pouzdro adaptéru/kabelová vývodka
Číslo výkresuObjednací kód1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Pouzdro adaptéru/kabelová vývodka
Číslo výkresuObjednací kód1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Pouzdro adaptéru/kabelová vývodka
Číslo výkresuObjednací kód1550098042 -
-
Kit securing clamp, screw
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kód1271276494 -
-
Kit screw sealing, transm./sensor, alu
-
Pouzdro/příslušenství pouzdra
Číslo výkresuObjednací kód1271276495 -
-
Spare RFID TAG
-
další díly
Objednací kódXPRFID- -
