Souhrn technické specifikace
-
Přesnost
třída AA dle IEC 60751
třída A dle IEC 60751
třída B dle IEC 60751
Třída speciál nebo standard dle ASTM E230
Třída 1 nebo 2 dle IEC 60584-2 -
Doba odezvy
nejrychlejší odezva s jímkou t90 začíná pod 10 s
závisí na konfiguraci -
Max. procesní tlak (statický)
závisí na konfiguraci až do 100 bar
-
Rozsah provozní teploty
PT100 TF StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 QuickSensTF:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Teplotní element:
Typ K až do 1.100 °C (2.012 °F)
Typ J až do 800 °C (1.472 °F)
Typ N až do 1.100 °C (2.012 °F) -
Max. délka zanoření na vyžádání
až do 4.500,0 mm (177'')
Oblast použití

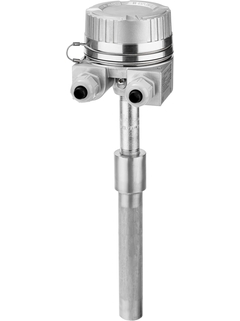

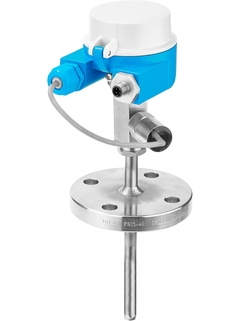

Jiskrově bezpečný snímač teploty (sestava RTD / TC) s vyrobenou jímkou nebo pro použití se stávající jímkou. Volitelný hlavicový vysílač se všemi běžnými komunikačními protokoly - včetně technologie Bluetooth® - a speciální funkce, jako je iTHERM QuickNeck pro snadnou rekalibraci bez použití nářadí, vibracím odolný a rychle reagující senzor a technologie termojímky (iTHERM StrongSens, QuickSens), jakož i schválení pro prostředí s nebezpečím výbuchu, zajišťují zvýšenou přesnost a spolehlivost měření.
Široké možnosti použití
Rozsah měření: –200 až +1 100 °C
Rozsah tlaku až do 100 bar
Stupeň ochrany: do IP 68
Senzorové prvky odolné proti vibracím až do 60 g
Snadnější údržba (výměna senzoru bez odstávky procesu), snadná a bezpečná následná kalibrace místa měření
Výhody
Sekundární procesní bariéra s indikací selhání nabízející cenné informace o stavu přístroje
iTHERM QuickSens: nejkratší časy odezvy v délce 1,5 s pro optimální řízení procesů
iTHERM StrongSens: díky nepřekonatelné odolnosti proti vibracím (> 60 g) je zajištěna maximální bezpečnost provozu

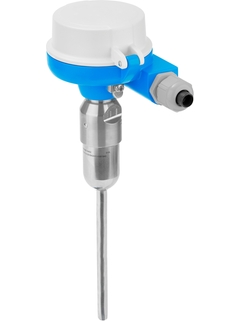

iTHERM QuickNeck – úspory nákladů a úspory času díky snadné rekalibraci, ke které nejsou potřeba žádné nástroje
Připojení přes Bluetooth® (volitelně)
Mezinárodní certifikace: ochrana proti výbuchu podle ATEX, IECEx, CSA C/US a NEPSI
