Souhrn technické specifikace
-
Rozsah měření
200 S/cm až 1 000 mS/cm
Konstanta cely k: 11,0 cm-1 -
Procesní teplota
−10 °C až 110 °C (14 °F až 230 °F)
Sterilizace: max. 130 °C při 6 bar abs do 60 min
(max. 266 °F při 87 psi do 60 min) -
Procesní tlak
13 bar abs do 50 °C (188,5 psi do 122 °F)
7,75 bar abs při 110 °C (112 psi při 230 °F)
6,0 bar abs při 130 °C po dobu max. 60 minut
(87 psi při 266 °F na max. 60 minut)
Oblast použití

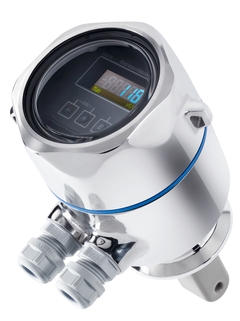

Smartec CLD18 je rozpočtové řešení pro aplikace v nápojovém průmyslu a pro instalace do potrubí s malým průměrem, kde se používá toroidní měření se spínací funkcí. Kompaktní provedení převodníku a senzoru zaručuje přenos dat bez interferencí, snadnou instalaci s hygienickým připojením, které chrání produkty a procesy před znečištěním. Smartec CLD18 zajišťuje celkovou efektivitu zařízení (OEE) díky rychlému a spolehlivému CIP a volitelnému protokolu IO-Link.
Hygienický Smartec CLD18 měří toroidní vodivost v nápojových aplikacích:
Řízení procesů CIP ve vratném proudu
Řízení koncentrace při obnově čisticích prostředků CIP
Sledování výrobků v potrubních systémech a stáčírnách
Mezifáze pivo – tlačná voda
Oddělení fází pivo–voda v potrubních systémech pivovaru
Monitorování úniků
Disponuje rozhraním:
0/4 až 20 mA

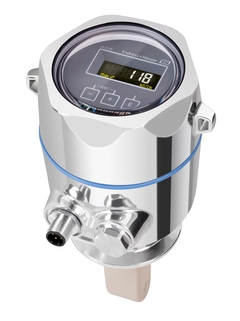

IO-Link (volitelně)
Výhody
Jedinečné hygienické provedení zabraňuje kontaminaci
Schválení 3A
V souladu s ES 2023/2006 a 1935/2004
Vhodné pro čištění na místě (CIP)
Inteligentní a snadná integrace do infrastruktury vašeho závodu díky volitelnému protokolu IO-Link
Kompaktní provedení umožňuje instalaci v malých potrubích bez omezení průtoku
Videa
Výběr produktů z řady Lean
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |

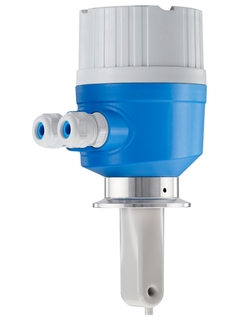

Předchůdce
-
-
