Souhrn technické specifikace
Oblast použití

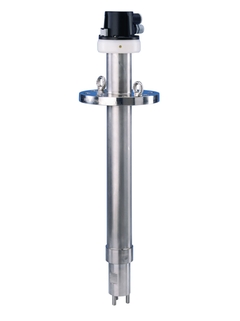

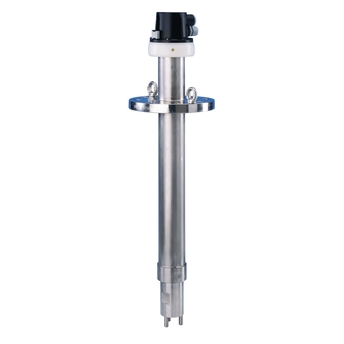

Ponorná armatura Dipfit CPA140 je určena pro všechny náročné aplikace spojené s agresivními médii. Díky přírubovému připojení se Dipfit instaluje bezpečně v procesu a nabízí prostor pro tři snímače. Bajonetová hlavice nabízí jednoduchou instalaci senzorů i v lepkavém médiu nebo médiu s obsahem pevných částic a šetří čas na údržbu a rekalibraci.
Dipfit CPA140 je určen pro použití v uzavřených nádržích v:
Je vhodný pro použití s tlaky až do 10 bar (nerezová ocel) nebo 6 bar (PVDF).
Výhody
Jednoduchá montáž a demontáž držáku elektrod pomocí bajonetu
Flexibilní napojení na proces pomocí různých přírub (DIN, ANSI, JIS)
Snížená kondenzace díky filtru z materiálu Goretex
Instalace až tří senzorů 120 mm pro pH / ORP nebo rozpuštěný kyslík s čistící jednotkou
Úspěšné projekty
Measurable and testable: Monitoring with Teqwave
Efficient component cleaning is an important part of the production of industrially manufactured components. Borer Chemie AG therefore relies on the concentration measurement with Teqwave F, I and T.
Přečtěte si celý příběh
Liquid analysis in LNG trains
The various process steps in a gas liquefaction plant must comply with different limit values. Our products are ideally suited for these processes.
Přečtěte si celý příběh
Improved thickener operation at Minera Valle Central
The measurement of interface in thickeners is done manually, while the turbidity measurement is done by obtaining samples sent to the laboratory. With Endress+Hauser there is an automated solution.
Přečtěte si celý příběh
Jednoduché produkty
Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
Standardní produkty
Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
Špičkové produkty
Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
Specializované produkty
Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Výběr produktů FLEX
Technická výkonnost
Jednoduchost
Výběr produktů z řady Fundamental
Pro jednoduché aplikace
Technická výkonnost
Jednoduchost
Výběr produktů z řady Lean
Efektivně pokrývejte běžné procesní požadavky
Technická výkonnost
Jednoduchost
Výběr produktů z řady Extended
Optimalizujte své procesy inovativními technologiemi
Technická výkonnost
Jednoduchost
Výběr produktů z řady Xpert
Zvládněte i ty nejtěžší aplikace
Technická výkonnost
Jednoduchost
Aplikace
Chemický průmysl, elektrárny a spalovny, získávání a zpracování kovů
Provedení
Bajonetová technologie, 3 instalační místa pro elektrody, 120mm elektrody, integrované ostřikové čištění CPR31
Materiál
Ponorná trubka, držák senzoru: PVDF nebo nerezová ocel 1.4404 O-kroužky: EPDM, Viton, Chemraz nebo Fluoraz
Rozměr
Hloubka ponoření: 500 až 2 500 mm (19,7 až 98,4 in), speciální délky na vyžádání
Připojení
Tlaková příruba DN 80 / PN 16, ASME 3" lbs 150, JIS 10K80A
Další certifikace
Certifikace materiálů 3.1B EN 10204
Aplikace
Chemický průmysl, elektrárny a spalovny, získávání a zpracování kovů
Provedení
Bajonetová technologie, 3 instalační místa pro elektrody, 120mm elektrody, integrované ostřikové čištění CPR31
Materiál
Ponorná trubka, držák senzoru: PVDF nebo nerezová ocel 1.4404 O-kroužky: EPDM, Viton, Chemraz nebo Fluoraz
Rozměr
Hloubka ponoření: 500 až 2 500 mm (19,7 až 98,4 in), speciální délky na vyžádání
Připojení
Tlaková příruba DN80/PN16, ASME 3" lbs 150, JIS 10K80A
Další certifikace
Certifikace materiálů 3.1B EN 10204
Nejstahovanější
Dipfit CPA140
Technical Information
Immersion assembly with flange connection for very demanding processes
EN
CS
DE ES FR IT JA PL PT RU
31/08/2018
01/09/1998
Jazyk:
English
Verze:
31/08/2018
Velikost souboru:
579.4 KB
Název souboru:
TI00178CEN_1318.pdf
Kit for Cleanfit CPA240
Spare parts kits for flow assembly for 12 mm sensors
Jazyk:
English
Verze:
14/02/2022
Velikost souboru:
1.1 MB
Název souboru:
EA01415CEN_0122-00.pdf
11 dokumenty
Dipfit CPA140
Technical Information
Immersion assembly with flange connection for very demanding processes
EN
CS
German Spanish French Italian Japanese Polish Portuguese Russian
31/08/2018
01/09/1998
Jazyk:
English
Verze:
31/08/2018
Velikost souboru:
579.4 KB
Název souboru:
TI00178CEN_1318.pdf
Dipfit CPA140
Pokyny k obsluze
Ponorná armatura pro senzory pH nebo ORP
EN
CS
Bulgarian Danish German Greek Spanish Estonian Finnish French Croatian Hungarian Indonesian Italian Japanese Korean Lithuanian Latvian Dutch Norwegian Polish Portuguese Romanian Russian Slovak Slovenian Swedish Thai Turkish Chinese
31/08/2018
01/09/1998
Jazyk:
Czech
Verze:
31/08/2018
Velikost souboru:
1.3 MB
Název souboru:
BA00178CCS_1318.pdf
pH measurement in industrial processes
Selection and engineering guide for different industries and applications
Jazyk:
English
Verze:
02/12/2021
Velikost souboru:
3.2 MB
Název souboru:
CP00010CEN_1621_pH selection guide_2021.pdf
さまざまな産業およびアプリケーション向けのpH測定セレクションガイド
Jazyk:
Japanese
Verze:
08/02/2024
Velikost souboru:
5.8 MB
Název souboru:
pH selection guide_CP00010C.pdf
pH-Messung in Industrieprozessen
Auswahl- und Engineering-Hilfe für verschiedene Industriebranchen und Applikationen
Jazyk:
German
Verze:
01/12/2021
Velikost souboru:
3.3 MB
Název souboru:
CP00010CDE_1621_pH Auswahlhilfe_2021.pdf
L’automatisation des process vaut son pesant d’or
Memosens Les sondes de pH améliorent les process chez Agnico Eagle
Jazyk:
French
Verze:
01/07/2016
Velikost souboru:
673.1 KB
Název souboru:
CS01496CFR-0216-Agnico Eagle.pdf
Process automation worth its weight in gold
Memosens pH sensors improve processes at Agnico Eagle
Jazyk:
English
Verze:
01/07/2016
Velikost souboru:
1.5 MB
Název souboru:
CS01496CEN_0116_Agnico Eagle goldmine.pdf
Prozessautomatisierung, die Gold wert ist
Memosens pH-Sensoren verbessernProzesse bei Agnico Eagle
Jazyk:
German
Verze:
01/07/2016
Velikost souboru:
1.5 MB
Název souboru:
CS01496CDE_0116_Agnico Eagle Goldmine.pdf
Product root: CPA140- Declaration number: HE_01135_01.19 Manufacturer specification: PED
Jazyk:
English
Verze:
28/03/2019
Velikost souboru:
291.7 KB
Název souboru:
HE_01135_01.19_PED_CPA140-PVDF.pdf
Product root: CLA140-, CPA140- Declaration number: HE_01325_01.20 Manufacturer specification: Explosion protection
Jazyk:
English
Verze:
14/08/2020
Velikost souboru:
188.1 KB
Název souboru:
CxA140_HE Ex_HE_01325_01.20.pdf
Hledejte náhradní díly podle čísla ve výkresu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Chemraz-O-Ring-Set for CPA140
Číslo výkresu
Objednací kód
12
50089298
EPDM-O-Ring-Set for CPA140
Číslo výkresu
Objednací kód
12
50089296
Fluoraz-O-Ring-Set for CPA140
Číslo výkresu
Objednací kód
12
50089299
Viton-O-Ring-Set for CPA140
Číslo výkresu
Objednací kód
12
50089297
Kit CXA111/140 cover complete
Číslo výkresu
Objednací kód
1
51500400
Číslo výkresu
Objednací kód
2
51501131
Číslo výkresu
Objednací kód
2
51501148
Kit CXA140 Goretex filter
Číslo výkresu
Objednací kód
3
51501150
Kit CPA140-2xxBxxx flange DN80
Číslo výkresu
Objednací kód
6
51501185
Kit CPA140-2xxDxxx flange ANSI3 inch
Číslo výkresu
Objednací kód
6
51501187
Kit CPA140-2xxExxx flange JIS10K80A
Číslo výkresu
Objednací kód
6
51501189
Kit CPA140/240-2 holder Tantal/Viton
Číslo výkresu
Objednací kód
7
51501168
Kit CPA140/240-2 holder Tantal/Chemraz
Číslo výkresu
Objednací kód
7
51501169
Kit CPA140/240-2 holder Hateloy/Chemraz
Číslo výkresu
Objednací kód
7
51501165
Kit CPA140/240-2 holder Hasteloy/Fluoraz
Číslo výkresu
Objednací kód
7
51501166
Kit CPA140/240-2 holder Hasteloy/EPDM
Číslo výkresu
Objednací kód
7
51501163
Kit CPA140/240-2 holder Hasteloy/Viton
Číslo výkresu
Objednací kód
7
51501164
Kit CPA140/240-2 holder Tantal/EPDM
Číslo výkresu
Objednací kód
7
51501167
Kit CPA140/240-2 holder Tantal/Fluoraz
Číslo výkresu
Objednací kód
7
51501170
Kit CPA140/240-2 holder w/o PAL/EPDM
Kit CPA140/240-2 holder w/o PAL/Viton
Kit CPA140/240-2 holder w/o PAL/Chemraz
Kit CPA140/240-2 holder w/o PAL/Fluoraz
Kit CPA140/240-2 PM Tantal/Chemraz
Číslo výkresu
Objednací kód
10
51501160
Kit CPA140/240-2 PM Tantal/Viton
Číslo výkresu
Objednací kód
10
51501159
Kit CPA140/240-2 PM Tantal/Fluoraz
Číslo výkresu
Objednací kód
10
51501161
Kit CPA140/240-2 PM Hastelloy/Fluoraz
Číslo výkresu
Objednací kód
10
51501157
Kit CPA140/240-2 PM Hastelloy/Viton
Číslo výkresu
Objednací kód
10
51501155
Kit CPA140/240-2 PM Hastelloy/EPDM
Číslo výkresu
Objednací kód
10
51501154
Kit CPA140/240-2 PM Tantal/EPDM
Číslo výkresu
Objednací kód
10
51501158
Kit CPA140/240-2 PM Hastelloy/Chemraz
Číslo výkresu
Objednací kód
10
51501156
Kit CPA140/240 dummy plug Fluoraz
Číslo výkresu
Objednací kód
11
51501153
Kit CPA140/240 dummy plug Chemraz
Číslo výkresu
Objednací kód
11
51501152
Kit CPA140/240 dummy plug Viton
Číslo výkresu
Objednací kód
11
51501151
Kit CXA140/240 dummy plug EPDM
Číslo výkresu
Objednací kód
11
51501149
Kit CPA140-30 flange bushing
Číslo výkresu
Objednací kód
4
51501183
Číslo výkresu
Objednací kód
5
51501184
Kit CPA140-30 holder 1.4404/Chemraz
Číslo výkresu
Objednací kód
8
51501173
Kit CPA140-30 holder 1.4404/Viton
Číslo výkresu
Objednací kód
8
51501172
Kit CPA140-30 holder 1.4404/EPDM
Číslo výkresu
Objednací kód
8
51501171
Kit CPA140-30 holder 1.4404/Fluoraz
Číslo výkresu
Objednací kód
8
51501174
Kit CPA140/240-3 PM connection
Číslo výkresu
Objednací kód
9
51501162
Kit CxA O-ring 10.69x3.53 FKM (10x)
Číslo výkresu
Objednací kód
12
71516970
Kit CxA O-ring 10.69x3.53 EPDM (10x)
Číslo výkresu
Objednací kód
12
71516973
