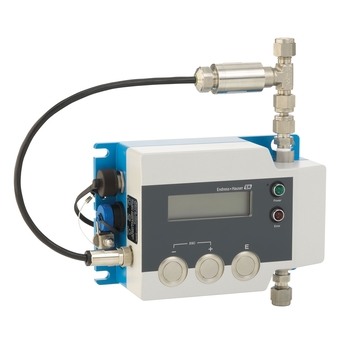

Name: Nanomass Gas Density DCEB
Brand: Endress+Hauser
Availability: InStock

Tento produkt již není k dispozici.

Vyhledejte prosím novou generaci v části předcházející/navazující produkt nebo kontaktujte svou místní pobočku Endress+Hauser.

MEMS Coriolis – plynový hustoměr Nanomass

Měřicí princip

MEMS coriolis
Vlastnosti senzoru

Vysoká bezpečnost procesu a kvalita produktů – průběžné monitorování procesu v reálném čase. Zvýšená efektivita procesu – průběžné měření a krátké časy odezvy. Vysoká provozní dostupnost – bezúdržbové provedení. Integrované měření tlaku a teploty. K dispozici různé certifikace pro prostředí s nebezpečím výbuchu.
Vlastnosti převodníku

Úplná transparentnost dat – integrovaný záznamník dat. Vynikající poměr ceny a výkonu – víceparametrové měření (teplota, tlak, koncentrace). Spolehlivost – odolnost vůči vibracím. Dvouřádkový podsvícený displej s tlačítky.
Jmenovitý rozsah průměrů

DN 0,7 (1/36")
Smáčené materiály

Mikrokanál:
silikon; Schott Borofloat 33
Ventilový blok
1.4542 (17‐4 PH)
Připojení:
Swagelok, 1.4404 (316L)
Tlakový senzor:
1.4404 (316L)
O kroužek: Viton
Procesní membrána: keramika (AI₂O₃)
Měřené veličiny

Hustota, teplota, tlak, referenční hustota, průměrná molární hmotnost, koncentrace
Max. chyba měření

Hustota (plyn): ±0,1 kg/m³
Teplota: ±0,5 °C
Tlak: ±0,02 bar
Měřicí rozsah

0 až 30 kg/m³ (0 až 0,03 g/cm³, 0 až 0,03 SGU)
Max. procesní tlak

20 bar (290 psi)
Rozsah teplot média

−20 až +60 °C
Rozsah průměrné teploty

−20 až +60 °C
Materiál hlavy převodníku

Práškově lakovaný hliník
Stupeň krytí

Standard: IP 65/67
Displej/Ovládání

Dvouřádkový displej s tlačítky
Možnost nastavení prostřednictvím místního displeje a ovládacích nástrojů
USB nebo rozhraní RS232
Výstupy

2 výstupy:
4–20 mA (pasivní)
Vstupy

Žádná
Napájení

8 až 28 V DC
Povolení pro nebezpečné prostředí

ATEX, IECEx, UL C/US Cl. I
Jiná povolení a certifikáty

Kalibrace
NAMUR

Měřicí princip

MEMS coriolis
Nadpis výrobku

Přístroj pro průběžné měření hustoty plynu v procesu. Vysoce přesné měření hustoty a koncentrace nekorozivních, hořlavých, nehořlavých plynů nebo směsí plynů.
Vlastnosti senzoru

Vysoká bezpečnost procesu a kvalita produktů – průběžné monitorování procesu v reálném čase. Zvýšená efektivita procesu – průběžné měření a krátké časy odezvy. Vysoká provozní dostupnost – bezúdržbové provedení. Integrované měření tlaku a teploty. K dispozici různé certifikace pro prostředí s nebezpečím výbuchu.
Vlastnosti převodníku

Úplná transparentnost dat – integrovaný záznamník dat. Vynikající poměr ceny a výkonu – víceparametrové měření (teplota, tlak, koncentrace). Spolehlivost – necitlivost vůči vibracím. Dvouřádkový podsvícený displej s tlačítky.
Rozsah jmenovité světlosti

DN 0.7 (1/36")
Materiály smáčených částí

Mikrokanál:
Silikon; Schott Borofloat 33
Ventilový blok
1.4542 (17‐4 PH)
Připojení:
Swagelok, 1.4404 (316L)
Tlakový senzor:
1.4404 (316L)
O‐kroužek: Viton
Procesní membrána: keramika (AI₂O₃)
Měřené proměnné

Hustota, teplota, tlak, referenční hustota, průměrná molární hmotnost, koncentrace
Max. chyba měření

Hustota (plyn): ±0,1 kg/m³
Teplota: ±0,5 °C
Tlak: ±0,02 bar
Měřicí rozsah

0 až 30 kg/m³ (0 až 0,03 g/cm³, 0 až 0,03 SGU)
Max. procesní tlak

20 bar (290 psi)
Teplotní rozsah média

−20 až +60 °C
Rozsah okolní teploty

−20 až +60 °C
Materiál pouzdra převodníku

Práškově lakovaný hliník
Stupeň ochrany

Standard: IP 65/67
Zobrazení/obsluha

Dvouřádkový displej s tlačítky
Možnost nastavení prostřednictvím místního displeje a ovládacích nástrojů
USB nebo rozhraní RS232
Výstupy

2 výstupy:
4–20 mA (pasivní)
Vstupy

Žádná
Napájení

8 až 28 V DC
Schválení pro prostředí s nebezpečím výbuchu

ATEX, IECEx, UL C/US Cl. I

Filter

21 dokumenty

Technické informace (TI)

Nanomass Gas Density Technical Information

Technické informace (TI)

Anglická verze - 03/2017

New version available in English

MEMS Coriolis density meter

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
30/03/2017
12/01/2016
18/11/2015
01/09/2015

Jazyk:	English
Verze:	30/03/2017
Velikost souboru:	472.4 KB
Název souboru:	TI01245DEN_0417.pdf

Návod k obsluze (BA)

Nanomass Gas Density Operating Instructions

Návod k obsluze (BA)

Anglická verze - 03/2017

New version available in English

MEMS Coriolis density meter

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
30/03/2017
12/01/2016
14/10/2015
01/09/2015

Jazyk:	English
Verze:	30/03/2017
Velikost souboru:	2.4 MB
Název souboru:	BA01449DEN_0417.pdf

Krátká instrukce (KA)

Nanomass Gas Density Brief Operating Instructions

Krátká instrukce (KA)

Anglická verze - 03/2017

New version available in English

MEMS Coriolis density meter

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
30/03/2017
18/11/2015
01/09/2015

Jazyk:	English
Verze:	30/03/2017
Velikost souboru:	845.2 KB
Název souboru:	KA01192DEN_0317.pdf

Návod k instalaci (EA)

Table stand mounting kit Installation Instructions

Návod k instalaci (EA)

Anglická verze - 12/2017

New version available in English

Nanomass DCEB

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
01/12/2017
04/10/2016

Jazyk:	English
Verze:	01/12/2017
Velikost souboru:	144.4 KB
Název souboru:	EA01178DA2_0217.pdf

Návod k instalaci (EA)

Activate Software Functions Installation Instructions

Návod k instalaci (EA)

Anglická verze - 10/2018

New version available in English

Nanomass Gas Density DCEB

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
01/10/2018
15/06/2015

Jazyk:	English
Verze:	01/10/2018
Velikost souboru:	131.6 KB
Název souboru:	EA01126DA2_0218.pdf

Návod k instalaci (EA)

Cable and Small parts Installation Instructions

Návod k instalaci (EA)

Anglická verze - 08/2017

New version available in English

Nanomass Gas Density DCEB

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
03/08/2017
16/03/2015

Jazyk:	English
Verze:	03/08/2017
Velikost souboru:	298.5 KB
Název souboru:	EA01125DA2_0217.pdf

Návod k instalaci (EA)

Pipe mounting set Installation Instructions

Návod k instalaci (EA)

Anglická verze - 12/2017

New version available in English

Nanomass DCEB

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
01/12/2017
16/08/2016

Jazyk:	English
Verze:	01/12/2017
Velikost souboru:	160.7 KB
Název souboru:	EA01179DA2_0217.pdf

Ex bezpečnostní pokyny (XA)

Nanomass Safety Instructions Cl.I, Div.1, Zone 0 for IS (Ex i Intrinsically safe version)

Ex bezpečnostní pokyny (XA)

Anglická verze - 04/2016

New version available in English

Safety instructions for electrical apparatus for explosion-hazardous
areas classified according to the National Electrical Code (NEC) and
Canadian Electrical Code (CEC)

Ukázat podrobnosti Skrýt podrobnosti

Jazyk:	English
Verze:	01/04/2016
Velikost souboru:	137.7 KB
Název souboru:	XA01376DEN_0116.pdf

Ex bezpečnostní pokyny (XA)

Nanomass Safety Instructions ATEX: II 1G Ex ia IIC T4 Ga II 2G Ex ia IIC T4 Gb IECEx: Zone 0 Ex ia IIC T4 Ga Zone 1 Ex ia IICT4 Gb

Ex bezpečnostní pokyny (XA)

Anglická verze - 04/2016

New version available in English

Safety instructions for electrical apparatus for explosion-hazardous
areas according to Directive 2014/34/EU (ATEX) and IEC 60079-0

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
08/04/2016

Jazyk:	English
Verze:	08/04/2016
Velikost souboru:	878.4 KB
Název souboru:	XA01467DEN_0116.pdf

Zvláštní dokumentace (SD)

UKCA marking

Zvláštní dokumentace (SD)

Anglická verze - 11/2022

New version available in English

Flow, density, concentration, viscosity

Vyberte jiné jazyky, různé verze a podívejte se na podrobnosti Skrýt výběr a podrobnosti

	EN	CS
04/11/2022
01/10/2021

Jazyk:	English
Verze:	04/11/2022
Velikost souboru:	357.4 KB
Název souboru:	SD02752DEN_0222-00.pdf

Načítání dalších výsledků

Filter

Hledejte náhradní díly podle čísla ve výkresu

- Zobrazit nákres (PDF)

60 spare parts & accessories

Kit power cable 5m/15ft,connector molded

Kabel/příslušenství kabelu

Číslo výkresu

Objednací kód

5

71291179
Kit power supply plug, 2-pin

Připojení (elektrické)

Číslo výkresu

Objednací kód

6

71291180
Kit service-cable 2m/6ft, plug RS232

Kabel/příslušenství kabelu

Číslo výkresu

Objednací kód

3

71291181
Kit plug RS232

Připojení (elektrické)

Číslo výkresu

Objednací kód

4

71291182
Kit plug Output; Input, 2x 4-20mA

Připojení (elektrické)

Číslo výkresu

Objednací kód

2

71291183
Kit USB-cable 2m/6ft

Kabel/příslušenství kabelu

Číslo výkresu

Objednací kód

1

71291184
Kit ground terminal

Svorky

Číslo výkresu

Objednací kód

7

71291185
Kit ground terminal

Svorky

Číslo výkresu

Objednací kód

8

71291185
Kit 2x tube fitting Swagelok 1/4"

Připojení (procesní)

Číslo výkresu

Objednací kód

10

71291186
Kit 3x spare filter cartridge

Filtr

Číslo výkresu

Objednací kód

9

71291187
Kit Pipe mounting, Nanomass

Objednací kód

71351315
Kit Tabletop stand, Nanomass

Objednací kód

71351316
