Plynový hustoměr Nanomass

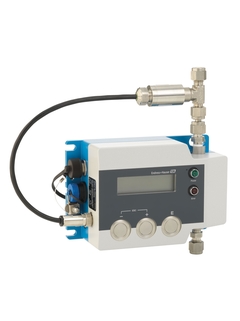

MEMS Coriolis – plynový hustoměr Nanomass ©Endress+Hauser

MEMS Coriolis – plynový hustoměr Nanomass

Přístroj pro průběžné měření hustoty plynu v procesu

Plynový hustoměr Nanomass je první přístroj pro přesné měření hustoty plynu na základě revoluční technologie MEMS Coriolis – kombinace inovativní mikrotechnologie a dlouholetých zkušeností společnosti Endress+Hauser. Zcela poprvé a za ekonomicky atraktivních podmínek lze v procesu průběžně monitorovat různé stavové parametry, jako například hustotu nebo kvalitu plynů. Plynový hustoměr Nanomass lze snadno integrovat do jakékoli stávající infrastruktury procesu.

  • Výhody

    • Vysoká bezpečnost procesu a kvalita produktů – průběžné monitorování procesu v reálném čase

    • Zvýšená efektivita procesu – průběžné měření a krátké časy odezvy

    • Vysoká provozní dostupnost – bezúdržbové provedení

    • Úplná transparentnost dat – integrovaný...

  • Oblast použití

    • Měření funguje v rozsahu hustoty 0 až 30 kg/m³ se zohledněním teploty a tlaku

    • Vysoce přesné měření hustoty a koncentrace nekorozivních, hořlavých, nehořlavých plynů nebo směsí plynů.

    Vlastnosti zařízení

    • Integrované měření tlaku a teploty

    • K dispozici různé...

Technické informace

Zpět

Details

  • Měřicí princip

    MEMS coriolis

  • Nadpis produktu

    The device for continuous gas density measurement in the process. Highly accurate density and concentration measurement of non‐corrosive, inflammable, non‐inflammable gases and gas mixtures.

  • Chyby sensoru

    High process safety and product quality – permanent process monitoring in real time. Increased process efficiency – continuous measurement and fast response time. High availability – maintenance‐free. Integrated pressure and temperature measurement. Different hazardous area approvals available.

  • Funkce převodníku

    Complete data transparency – integrated data logger. Excellent price/performance ratio – multivariable measurement (temperature, pressure, concentration). Reliable – insensitive to vibrations. 2‐line backlit display with push buttons.

  • Jmenovitý rozsah průměrů

    DN 0.7 (1/36")

  • Smáčené materiály

    Micro channel:
    Silicon; Schott Borofloat 33

    Manifold
    1.4542 (17‐4 PH)

    Connection:
    Swagelok, 1.4404 (316L)

    Pressure sensor:
    1.4404 (316L)
    O‐ring: Viton
    Process membrane: Ceramics (AI2 O3)

  • Měřené veličiny

    Density, temperature, pressure, reference density, average molar mass,concentration

  • Max. chyba měření

    Density (gas): ±0.1 kg/m³
    Temperature: ± 0.5°C
    Pressure: ± 0.02 bar

  • Měřicí rozsah

    0 to 30 kg/m³ (0 to 0.03 g/cm3, 0 to 0.03 SGU)

  • Max. procesní tlak

    20 bar (290 psi)

  • Rozsah teplot média

    –20 to +60 °C (–4 to +140 °F)

  • Rozsah průměrné teploty

    –20 to +60 °C (–4 to +140 °F)

  • Materiál hlavy převodníku

    Powder‐coated aluminium

  • Stupeň krytí

    Standard: IP65/67

  • Displej/Ovládání

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible
    USB or RS232 interface

  • Výstupy

    2 outputs:
    4‐20 mA (passive)

  • Vstupy

    None

  • Napájení

    DC 8 to 28 V

  • Povolení pro nebezpečné prostředí

    ATEX, IECEx, UL C/US Cl. I

  • Jiná povolení a certifikáty

    Calibration
    NAMUR

  • Měřicí princip

    MEMS coriolis

  • Product headline

    The device for continuous gas density measurement in the process. Highly accurate density and concentration measurement of non‐corrosive, inflammable, non‐inflammable gases and gas mixtures.

  • Sensor features

    High process safety and product quality – permanent process monitoring in real time. Increased process efficiency – continuous measurement and fast response time. High availability – maintenance‐free. Integrated pressure and temperature measurement. Different hazardous area approvals available.

  • Transmitter features

    Complete data transparency – integrated data logger. Excellent price/performance ratio – multivariable measurement (temperature, pressure, concentration). Reliable – insensitive to vibrations. 2‐line backlit display with push buttons.

  • Nominal diameter range

    DN 0.7 (1/36")

  • Wetted materials

    Micro channel:
    Silicon; Schott Borofloat 33

    Manifold
    1.4542 (17‐4 PH)

    Connection:
    Swagelok, 1.4404 (316L)

    Pressure sensor:
    1.4404 (316L)
    O‐ring: Viton
    Process membrane: Ceramics (AI2 O3)

  • Measured variables

    Density, temperature, pressure, reference density, average molar mass,concentration

  • Max. measurement error

    Density (gas): ±0.1 kg/m³
    Temperature: ± 0.5°C
    Pressure: ± 0.02 bar

  • Měřicí rozsah

    0 to 30 kg/m³ (0 to 0.03 g/cm3, 0 to 0.03 SGU)

  • Max. process pressure

    20 bar (290 psi)

  • Medium temperature range

    –20 to +60 °C (–4 to +140 °F)

  • Ambient temperature range

    –20 to +60 °C (–4 to +140 °F)

  • Transmitter housing material

    Powder‐coated aluminium

  • Degree of protection

    Standard: IP65/67

  • Display/Operation

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible
    USB or RS232 interface

  • Outputs

    2 outputs:
    4‐20 mA (passive)

  • Inputs

    None

  • Power supply

    DC 8 to 28 V

  • Hazardous area approvals

    ATEX, IECEx, UL C/US Cl. I
