Vibrační limitní
hladinový spínač
Liquiphant FTL71

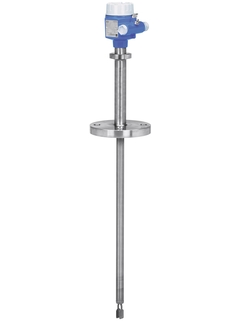

Liquiphant FTL71 ©Endress+Hauser

Vibrační princip měření

Liquiphant s trvalou funkční kontrolou je bezpečnou volbou pro limitní hladinový spínač v kapalinách

Limitní hladinový spínač s prodlužovací trubkou pro kapaliny v aplikacích s vysokými teplotami

Liquiphant FTL71 je limitní hladinový spínač pro použití v prostředí s nebezpečím výbuchu se všemi mezinárodními certifikáty. FTL71 je speciálně určen pro aplikace s vysokými procesními teplotami až 280 °C a lze jej používat pro bezpečnostní přístrojové systémy do SIL2, v homogenní redundanci do SIL3. Vnitřní mechanická oddělovací bariéra nabízí nejvyšší stupeň bezpečnosti. Spolehlivé hodnoty měření, nejsou ovlivněny: změnou vlastností média, prouděním, turbulencemi, plynovými bublinami, vibracemi ani tvorbou nánosů.

  • Výhody

    • Použití v bezpečnostních systémech vyžadujících funkční bezpečnost SIL2 v souladu s
      IEC 61508 / IEC 61511-1

    • Díky svařované plynotěsné průchodce maximální bezpečnost v případě poškozeného senzoru

    • Široký výběr elektroniky, např. NAMUR, relé, tyristor,...

  • Oblast použití

    Limitní hladinový spínač pro všechny kapaliny.

    • Procesní připojení: závity a příruby

    • Teplota: −60 až +280 °C

    • Tlak: −1 až +100 bar

    • Materiál senzoru: 316L, legovaná slitina (PFA a smalt na vyžádání)

    • Mezinárodní certifikáty pro ochranu proti výbuchu, prevence...

Technické informace

Zpět

Details

  • Měřicí princip

    Vibrační pro kapaliny

  • Charakteristika/aplikace

    Modulární koncepce hlavice
    Vysoké procesní teploty do 280 °C
    široký rozsah procesních připojení
    Analogová a sběrnicová rozhraní
    Rozsáhlá paleta certifikátů (např. Ex, WHG)
    kompaktní, např. potrubí
    Dvojité těsnění / druhá linie obrany

  • Speciální produkty

    Detekce pěny
    Detekce změn hustoty
    druhá linie obrany

  • Dodávka/komunikace

    PROFIBUS PA
    19–253 V AC
    10–55 V DC-PNP
    19–253 V AC, resp. 10–55 V DC
    8/16 mA, 11–36 V DC
    NAMUR
    PFM

  • Okolní teplota

    −50 °C až +70 °C
    (−58 °F až +158 °F)

  • Procesní teplota

    −60 °C až +280 °C)
    (−76 °F až +540 °F)
    300 °C / 572 °F, 50 h, kumulativně)

  • Procesní tlak absolutní / max. mez přetlaku

    Vakuum až 100 bar
    (vakuum až 1450 psi)

  • Min. hustota média

    0,5 g/cm (0,4 g/cm volitelně)

  • Hlavní smáčené díly

    316L/slitina
    PFA a smalt na vyžádání

  • Procesní připojení

    Závit:
    G 3/4A, G 1A, R 3/4", R 1, NPT 3/4, NPT 1
    Příruba:
    DIN DN 25 až DN 100,
    ASME 1"–4",
    JIS 25A–100A

  • Délka senzoru

    Délka 130 mm (5.12") (Liquiphant II)
    148 mm až 3 000 mm / 6 000 mm volitelně
    (5.83"–118"/236" volitelně)

  • Komunikace

    PROFIBUS PA
    19–253 V AC
    10–55 V DC-PNP
    19–253 V AC, resp. 10–55 V DC
    8/16 mA, 11–36 V DC
    NAMUR
    PFM

  • Certifikáty/schválení

    ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

  • Bezpečnostní schválení

    Prevence proti přeplnění WHG
    SIL

  • Schválení konstrukce

    EN 10204-3.1
    NACE MR0175, MR0103
    ASME B31.3
    AD2000

  • Povolení pro provoz v námořním prostředí

    GL/ABS

  • Volitelné možnosti

    Odolná nerezová hlavice, vhodný zejména pro aplikace v ropném a plynárenském průmyslu

  • Komponenta

    FTL325P/FTL375P rozhraní PFM
    FTL325N/FTL375N rozhraní NAMUR

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification
  • 20
  • 12
    • Nr 12 Order code 52004236

      Adapter set housing/electronics FTL5x/7x

      Fixing set, consists of: Securing ring 301. Adapter ring PPA. Usage: Liquiphant M/S.

  • 21
  • 25
  • 30
    • Nr 30 Order code 52002304

      Electronics FEL51 19-253VAC

      Level switch 2-wire. Hardware version 01.00. Software version 01.00.01. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002305

      Electronics FEL52 10-55VDC-PNP

      Level switch 3-wire. Hardware version 01.00. Software version 01.00.01. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002306

      Electronics FEL54 relays DPDT

      19-253VAC/19-55VDC. Hardware version 01.00. Software version 01.00.01. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002307

      Electronics FEL55 11-36VDC

      Level switch 2-wire 4-20mA. Hardware version 01.00. Software version 01.00.01. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002308

      Electronics FEL56 NAMUR

      Level switch 2-wire. Hardware version 01.01. Software version 01.00.01. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002309

      Electronics FEL57 PFM

      Level switch 2-wire. Hardware version 01.01. Software version 01.00.01. Usage: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52006454

      Electronics FEL58 NAMUR

      Level switch 2-wire + push button. Hardware version 01.02. Software version 01.00.01. Usage: Liquiphant M/S (HT).

    • Nr 30 Order code 71074953

      Electronics FEL50A,PA,HW02.00,SW01.03.00

      PROFIBUS PA. Hardware version 02.00. Software version 01.03.00. Current consumption: 12.5mA+/-1.0mA. Usage: FTL50/FTL50H/ FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Order code 71127760

      Protection cover F16 housing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

    • Order code 71040497

      Weather protection cover F13/F17/F18/F27

      Usage: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71067434

      Modification name plate, non Ex

      Blank. To fill in the new order code when a non Ex instrument has been modified. Usage: FMB50/FMB51/FMB52, FMR230/FMR231, FMR240/FMR244/FMR245, FMR250,FMR530/FMR532,FTL50/FTL50H/FTL51/ FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/ FTL85, NMR81, PMC51, PMC71, PMP51/PMP55.

  • 57
    • Nr 57 Order code 52014048

      Sealing ring G1, 33x39 FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Sliding sleeve G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Nr 57 Order code 52014047

      Sealing ring G1-1/2, 48x55 FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Sliding sleeve G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.

    • Order code 71118691

      Sliding sleeve G1, AlloyC22, 3.1

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: AlloyC22. Inspection cert. EN10204-3.1 material (AlloyC22 wetted parts). Usage: FTL51, FTL71, FTL81.

    • Order code 52003663

      Sliding sleeve 100bar G1, 316L

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: 316L. Usage: FTL51, FTL71, FTL81.

    • Order code 52011880

      Sliding sleeve 100bar G1, 316L, 3.1

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: 316L. Inspection cert. EN10204-3.1 material (316L wetted parts). Usage: FTL51, FTL71, FTL81.

    • Order code 52003664

      Sliding sleeve 100bar G1, AlloyC4

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: AlloyC4. Usage: FTL51, FTL71.

    • Order code 52003665

      Sliding sleeve 100bar G1-1/2, 316L

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: 316L. Usage: FTL51, FTL71, FTL81.

    • Order code 52011882

      Sliding sleeve 100bar G1-1/2, 316L, 3.1

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: 316L. Inspection cert. EN10204-3.1 material (316L wetted parts). Usage: FTL51, FTL71, FTL81.

    • Order code 52003666

      Sliding sleeve 100bar G1-1/2, AlloyC4

      Switch point adjustment. Max 100bar process pressure. :: Disassembly protect. under pressure. Material: AlloyC4. Usage: FTL51, FTL71.

    • Order code 52011889

      Sliding sleeve NPT1, 316L, 3.1

      Switch point adjustment pressureless condition. Material: 316L. Inspection cert. EN10204-3.1 material (316L wetted parts). Usage: FTL51, FTL71, FTL81.
