Radiometrické
měření výšky hladiny a hustoty
Gammapilot FMG60

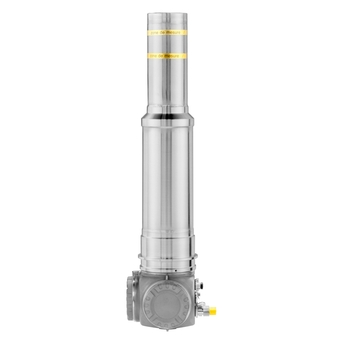

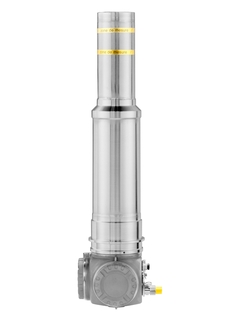

Gammapilot FMG60 kryt z nerezové oceli ©Endress+Hauser

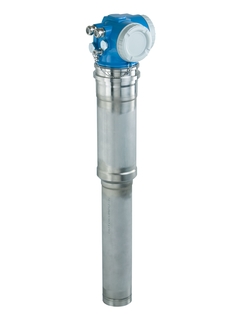

Gammapilot FMG60 hliníkový kryt ©Endress+Hauser

Princip radiometrického měření

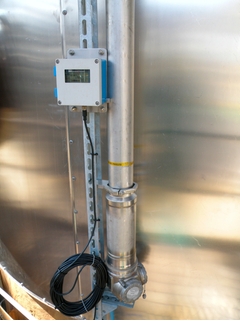

Gammapilot FMG60 aplikace ©Endress+Hauser

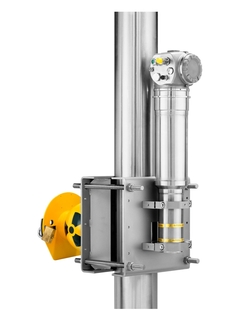

Gammapilot FMG60 aplikace ©Endress+Hauser

Kompaktní převodník pro detekci limitní hladiny, kontinuální měření výšky hladiny, měření rozhraní a hustoty

Kompaktní převodník Gammapilot FMG60 je určen pro bezkontaktní detekci limitní hladiny, kontinuální měření výšky hladiny, rozhraní a hustoty kapalin, pevných látek, suspenzí nebo kalů. Variabilní koncepce převodníku s NaJ krystalem nebo plastovými scintilátory v různých délkách zaručuje optimální přizpůsobení jednotlivým aplikacím. Převodník obsahuje scintilátor, fotonásobič a vyhodnocovací jednotku.

  • Výhody

    • Multifunkční kompaktní převodník: jeden přístroj pro všechny měřicí úkoly, což vede k úsporám nákladů na náhradní díly a údržbu

    • SIL2/3 schválení v souladu s IEC 61508 pro detekci limitní hladiny

    • Nejvyšší dostupnost, spolehlivost a bezpečnost, a to i v ...

  • Oblast použití

    Pro kapaliny, pevné látky, suspenze nebo kaly apod. Extrémní podmínky měření, např. v žíravém, toxickém, abrazivním prostředí pro všechny druhy procesních nádob, např. reaktory, autoklávy, separátory, nádrže s kyselinami, směšovače, cyklony, kupolové...

Details

  • Měřicí princip

    Radiometrické měření

  • Charakteristika/aplikace

    Kompaktní převodník

  • Speciální produkty

    Kaskáda pro vysoké zásobníky

  • Dodávka/komunikace

    AC: 90–253 V
    DC: 18–36 V

  • Přesnost

    ±1 %

  • Okolní teplota

    −40...60 °C
    (−40...140 °F),
    S chladicím pláštěm:
    0...120 °C
    (32...248 °F)

  • Procesní teplota

    Jakákoli

  • Procesní tlak absolutní / max. mez přetlaku

    Jakákoli

  • Hlavní smáčené díly

    Bezkontaktní

  • Procesní připojení

    Bezkontaktní

  • Procesní připojení hygienické

    Bezkontaktní

  • Délka senzoru

    Scintilátor PVT
    400 mm...2 000 mm
    > 2 000 mm kaskádový režim

  • Max. měřená vzdálenost

    Neomezený rozsah měření
    Kaskáda

  • Komunikace

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certifikáty/schválení

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Bezpečnostní schválení

    SIL 1

  • Komponenta

    Izotop: FSG60, FSG61
    Zdrojový kontejner: FQG60, FQG61, FQG62, FQG63, FQG66
    Displej: FHX40
    Montážní příslušenství: FHG60

  • Měřicí princip

    Radiometrické měření

  • Charakteristika/aplikace

    Kompaktní převodník
    bezkontaktní technika měření pro extrémní procesní podmínky (teplota, tlak)

  • Měření rozhraní

    Rozhraní kapalina/kapalina, rovněž s emulzní vrstvou, a rozhraní kapalina / nerozpuštěná látka

  • Speciální produkty

    Rozhraní, měření hustoty a hmotnosti

  • Dodávka/komunikace

    AC: 90−253 V
    DC: 18–36 V

  • Přesnost

    ±1 %

  • Okolní teplota

    −40...60 °C
    (−40...140 °F),
    S chladicím pláštěm:
    0...120 °C
    (32...248 °F)

  • Procesní teplota

    Jakákoli

  • Procesní tlak absolutní / max. mez přetlaku

    Jakákoli

  • Hlavní smáčené díly

    Bezkontaktní

  • Procesní připojení

    Bezkontaktní

  • Procesní připojení hygienické

    Bezkontaktní

  • Délka senzoru

    Scintilátor PVT
    400 mm ... 2 000 mm
    > 2 000 mm kaskádový režim

  • Max. měřená vzdálenost

    Neomezený rozsah měření
    Kaskáda

  • Komunikace

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certifikáty/schválení

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Bezpečnostní schválení

    Prevence proti přeplnění WHG

    SIL 1

  • Komponenta

    Izotop: FSG60, FSG61
    Zdrojový kontejner: FQG60, FQG61, FQG62, FQG63, FQG66
    Displej: FHX40
    Montážní příslušenství: FHG60

  • Měřicí princip

    Radiometrická limita

  • Charakteristika/aplikace

    Kompaktní převodník

  • Speciální produkty

    Volitelný oddělený kryt

  • Dodávka/komunikace

    AC: 90−253 V
    DC: 18–36 V

  • Okolní teplota

    −40 až 60 °C
    (−40 °F až +140 °F)
    S chladicím pláštěm:
    0 až 120 °C
    (32 °F až 248 °F)

  • Procesní teplota

    Jakákoli

  • Procesní tlak absolutní / max. mez přetlaku

    Jakákoli

  • Min. hustota média

    Jakákoli

  • Hlavní smáčené díly

    Bezkontaktní

  • Procesní připojení

    Bezkontaktní

  • Procesní připojení hygienické

    Bezkontaktní

  • Délka senzoru

    PVT scintilátor 200 mm
    PVT scintilátor 400 mm
    NaJ scintilátor 50 × 50 mm

  • Komunikace

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certifikáty/schválení

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Bezpečnostní schválení

    Prevence proti přeplnění WHG
    SIL1/SIL2

  • Komponenta

    Izotop: FSG60, FSG61
    Ochranný kryt zdroje: FQG60, FQG61, FQG62, FQG63, FQG66

  • Měřicí princip

    Radiometrická limita

  • Charakteristika/aplikace

    Kompaktní převodník

  • Speciální produkty

    Měření rozhraní

  • Dodávka/komunikace

    DC: 90–253 V
    AC: 18–36 V

  • Okolní teplota

    −40 až 60 °C,
    (32 až 248 °F)
    S chladicím pláštěm:
    0–120 °C
    (32–248 °F)

  • Procesní teplota

    Jakákoli

  • Procesní tlak absolutní / max. mez přetlaku

    Jakákoli

  • Min. hustota média

    Jakákoli

  • Min. vodivost média

    Jakákoli

  • Hlavní smáčené díly

    Bezkontaktní

  • Procesní připojení

    Bezkontaktní

  • Procesní připojení hygienické

    Bezkontaktní

  • Délka senzoru

    PVT scintilátor 200 mm
    PVT scintilátor 400 mm
    NaI scintilátor 50 × 50 mm

  • Komunikace

    4-20mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certifikáty/schválení

    ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC

  • Bezpečnostní schválení

    Prevence proti přeplnění WHG
    SIL1/SIL2

  • Komponenta

    Izotop: FSG60, FSG61
    Ochranný kryt zdroje: FQG60, FQG61, FQG62, FQG63, FQG66

  • Měřicí princip

    Radiometrická hustota

  • Charakteristika / Aplikace

    Kompaktní převodník
    se vstupem PT100 pro
    kompenzaci teploty

  • Napájení / komunikace

    AC: 90–253 V
    DC: 18–36 V

  • Průměrná teplota

    −40 °C až 50 °C / 60 °C

    s chladicím pláštěm 0 °C až 120 °C

  • Procesní teplota

    Jakákoli

  • Absolutní procesní tlak

    Jakákoli

  • Smáčené části

    Bezkontaktní

  • Hygienické

    Bezkontaktní

  • Délka senzoru

    NaJ scintilátor 50 × 50 mm
    PVT scintilátor 200–400 mm

  • Výstup

    4-20mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • Certifikáty / Schválení

    ATEX, FM, CSA, IECEx, TIIS, NEPSI, GOST

  • Komponenty

    Izotop: FSG60
    Ochranný kryt zdroje: FQG60, FQG61, FQG62, FQG63, QG2000

  • Jiná povolení a certifikáty

    SIL 1
