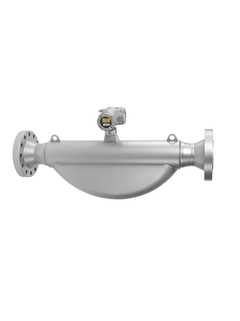

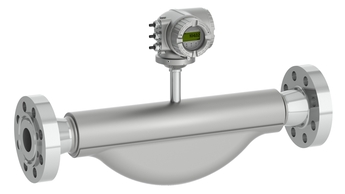

Promass 83O

Coriolis

Robustní vysokotlaký průtokoměr s rozšířenými funkcemi převodníku. Pro dosažení prémiové přesnosti při nejvyšších procesních tlacích; zcela vhodné pro pobřežní i suchozemské podmínky.

Vysoká bezpečnost – vysoká odolnost vůči korozi pod napětím. Méně procesních měřicích bodů – měření několika veličin zároveň (průtok, hustota, teplota). Prostorově úsporná instalace – není třeba brát v úvahu náběžné délky před a za zařízením. Měřicí trubice je z materiálu 25Cr Duplex, 1.4410 (UNS S32750). Procesní tlak do PN 250, třída 1500.

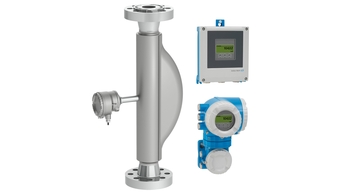

Kvalita – software pro plnění a dávkování, pro hustotu a koncentraci, pro pokročilou diagnostiku. Flexibilní možnosti přenosů dat – množství různých typů komunikací. Automatické obnovení dat pro servisní účely. Čtyřřádkový podsvícený displej s dotykovým ovládáním. Zařízení se dodává v kompaktním, nebo odděleném provedení.

DN 80 až 150 (3" až 6")

Měřicí trubice: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Připojení: 25Cr duplex (Super Duplex), 1.4410 (F53)

Hmotnostní průtok, hustota, teplota, objemový průtok, normovaný objemový průtok, referenční hustota, koncentrace

Hmotnostní průtok (kapalina): ±0,1 % (standard), 0,05 % (volitelná možnost)
Objemový průtok (kapalina): ±0,1 %
Hmotnostní průtok (plyn): ±0,35 %
Hustota (kapalina): ±0,0005 g/cm³

0 až 800 000 kg/h

PN 250, třída 1500

−40 až +200 °C

Standard: −20 až +60 °C
Volitelná možnost: −40 až +60 °C

1.4404 (316L), nejvyšší protikorozní odolnost

Práškově lakovaný hliníkový odlitek
1.4301 (304), plech
CF3M (316L), odlitek

IP 67, kryt typu 4X. Oddělený převodník: IP 67, kryt typu 4X

Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů

4 modulární výstupy:
0–20 mA (aktivní) / 4–20 mA (aktivní/pasivní)
Pulzní/frekvenční/spínaný výstup (pasivní)
Relé

2 modulární vstupy:
Stavový
0–20 mA (aktivní) / 4–20 mA (aktivní/pasivní)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

16 až 62 V DC
85 až 260 V AC (45 až 65 Hz)
20 až 55 V AC (45 až 65 Hz)

Certifikace ATEX, IECEx, FM, CSA

3.1 materiálový certifikát, kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025), NAMUR, SIL, lodní doprava
PED, CRN, AD 2000
NACE MR0175/MR0103, PMI; test svařování podle EN, ASME, NORSOK

CE, C-tick

Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025), NAMUR

Povolení pro provoz v námořním prostředí

PED, CRN, AD 2000

3.1 materiálový certifikát
NACE MR0175/MR0103, PMI; test svařování podle EN, ASME, NORSOK

Coriolis

Robustní vysokotlaký průtokoměr s rozšířenými funkcemi převodníku. Vysoká přesnost za vysokých procesních tlaků; vhodné pro pobřežní i suchozemské podmínky.

Vysoká bezpečnost – vysoká odolnost vůči korozi pod napětím. Méně procesních míst měření – měření několika veličin zároveň (průtok, hustota, teplota). Prostorově úsporná instalace – nejsou potřeba rovné úseky potrubí před průtokoměrem a za ním. Měřicí trubice je z materiálu 25Cr Duplex, 1.4410 (UNS S32750). Procesní tlak do PN 250, třída 1500.

Kvalita – software pro plnění a dávkování, pro hustotu a koncentraci, pro pokročilou diagnostiku. Flexibilní možnosti přenosů dat – množství různých typů komunikací. Automatické obnovení dat po provedeném servise. Čtyřřádkový podsvícený displej s dotykovým ovládáním. Zařízení se dodává v kompaktním, nebo odděleném provedení.

DN 80 až 150 (3" až 6")

Měřicí trubice: 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Připojení: 25Cr duplex (Super Duplex), 1.4410 (F53)

Hmotnostní průtok, hustota, teplota, objemový průtok, korigovaný objemový průtok, referenční hustota, koncentrace

Hmotnostní průtok (kapalina): ±0,1 % (standard), 0,05 % (volitelná možnost)
Objemový průtok (kapalina): ±0,1 %
Hmotnostní průtok (plyn): ±0,35 %
Hustota (kapalina): ±0,0005 g/cm³

0 až 800 000 kg/h

PN 250, třída 1500

−40 až +200 °C

Standard: −20 až +60 °C
Volitelná možnost: −40 až +60 °C

1.4404 (316L), nejvyšší protikorozní odolnost

Práškově lakovaný hliníkový odlitek
1.4301 (304), plech
CF3M (316L), odlitek

IP 67, kryt typu 4X. Oddělený převodník: IP 67, kryt typu 4X

Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů

4 modulární výstupy:
0–20 mA (aktivní) / 4–20 mA (aktivní/pasivní)
Pulzní/frekvenční/spínaný výstup (pasivní)
Relé

2 modulární vstupy:
Stavový
0–20 mA (aktivní) / 4–20 mA (aktivní/pasivní)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

16 až 62 V DC
85 až 260 V AC (45 až 65 Hz)
20 až 55 V AC (45 až 65 Hz)

Certifikace ATEX, IECEx, FM, CSA

3.1 materiál, kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025), NAMUR, SIL, lodní doprava
PED, CRN, AD 2000
NACE MR0175/MR0103, PMI; test svařování podle EN, ASME, NORSOK

CE, C-tick

Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025), NAMUR

Povolení pro provoz v námořním prostředí

PED, CRN, AD 2000

3.1 materiál
NACE MR0175/MR0103, PMI; test svařování podle EN, ASME, NORSOK
