Magneticko-indukční průtokoměr Proline Promag 55S

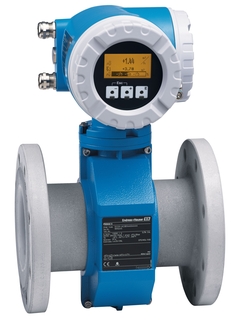

Magneticko-indukční průtokoměr – Proline Promag 55S ©Endress+Hauser

Princip magneticko-indukčního měření průtoku

Průtokoměr s vynikající odolností proti otěru, s integrovanou diagnostikou podílu pevných látek

Promag S je specialistou na nehomogenní, abrazivní a korozivní kapaliny. Robustní konstrukce snímače s průmyslově optimalizovanými vložkami umožňuje jeho použití v nejnáročnějším prostředí a měřením jako je čištění odpadních vod, výroba buničiny a papíru nebo při zpracování surovin a výrobě kovových konstrukcí. Vysoce výkonný převodník Promag 55S nejen spolehlivě měří průtok, ale také vypočítá obsah pevných látek při nízkých požadavcích na údržbu.

  • Výhody

    • Vynikající stabilita signálu díky jedinečnému zpracování signálu

    • Vysoká bezpečnost – měřicí elektrody a výstelky jsou optimalizované pro dané průmyslové odvětví

    • Energeticky úsporné měření průtoku – díky konstrukci senzoru nevznikají žádné tlakové ztráty

    • ...

  • Oblast použití

    • Měřici obousměrný princip je nezávislý na tlaku, hustotě, teplotě a viskozitě

    • Ideální pro nejnáročnější aplikace s vysokým podílem pevných částic a vysokou abrazí

    Vlastnosti přístroje

    • Zvýšená intenzita pole v budicích cívkách

    • Široký rozsah výstelek

    • Podíl...

Technické informace

Zpět

Details

  • Měřicí princip

    Elektromagnetický

  • Product headline

    Průtokoměr s vynikající odolností proti otěru, s integrovanou diagnostikou podílu pevných látek. Vynikající stabilita signálu díky jedinečnému zpracování signálu. Ideální pro velmi náročné aplikace s vysokým podílem pevných a abrazivních látek.

  • Sensor features

    Vysoká bezpečnost – měřicí elektrody a výstelky jsou optimalizované pro dané průmyslové odvětví. Energeticky úsporné měření průtoku – díky zachování průtočného průřezu. Bezúdržbová koncepce – žádné pohyblivé části. Systém s buzenou cívkou. Velký výběr výstelek.

  • Transmitter features

    Vysoký výkon měření – zahrnuje měření pevných látek v komplikovaných médiích. Vysoký stupeň bezpečnosti – integrované čištění elektrod. Automatické obnovení dat po provedeném servise. Čtyřřádkový podsvícený displej s dotykovým ovládáním. Dva spínané výstupy.

  • Nominal diameter range

    DN 15 až 600
    1/2" až 24"

  • Wetted materials

    Výstelka: polyuretan, tvrdá pryž, PFA, PTFE, přírodní kaučuk
    Elektrody: 1.4435/304L, slitina C-22, tantal, platina, duplex 1.4465, karbid wolframu, titan

  • Measured variables

    Objemový průtok, elektrická vodivost, hmotnostní průtok

  • Max. measurement error

    Objemový průtok: ±0,5 % o. h. ±1 mm/s (0.04 in/s)
    Volitelná možnost: ±0,2 % o. h. ±2 mm/s (0.04 in/s)

  • Měřicí rozsah

    0,06 dm³/min až 600 m³/h (0.015 gal/min až 2 650 gal/min)

  • Max. process pressure

    PN 40, tř. 300, JIS 20 K

  • Medium temperature range

    0 až +60 °C (+32 až +140 °F), 0 až +80 °C (+32 až +176 °F), −20 až +50 °C (−4 až +122 °F), −20 až +180 °C (−4 až +356 °F), −20 až +150 °C (−4 až +266 °F)

  • Ambient temperature range

    −40 až +60 °C (−40 až +140 °F)

  • Sensor housing material

    Hliník AlSi10Mg, lakovaný, uhlíková ocel s ochranným lakováním

  • Transmitter housing material

    Práškově lakovaný hliníkový odlitek

  • Degree of protection

    Standard: IP 67 (kryt typu 4X) pro převodník a senzor
    Volitelně: IP 68 (kryt typu 6P) pro verzi senzoru Promag S s odděleným převodníkem

  • Display/Operation

    LCD displej: podsvícený, čtyři řádky s 16 znaky na řádek
    Lokální ovládání pomocí tří optických senzorických tlačítek

  • Outputs

    4–20 mA
    (aktivní/pasivní) Pulzní/frekvenční výstup (aktivní/pasivní)
    Dva stavové výstupy

  • Inputs

    Stav
    Proudový výstup

  • Digital communication

    HART, PROFIBUS DP/PA, FOUNDATION Fieldbus

  • Power supply

    20 až 260 V AC
    20 až 64 V DC

  • Hazardous area approvals

    ATEX, FM, CSA

  • Product safety

    Označení CE, C-tick, EAC

  • Pressure approvals and certificates

    CRN, PED

  • Material certificates

    3.1 materiálový certifikát

  • Hygienic approvals and certificates

    Schválení k použití pro pitnou vodu: ACS, KTW/W270, NSF 61, WRAS BS 6920, český výluhový certifikát
