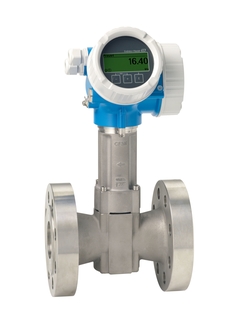

Proline Prowirl O 200 / 7O2B

Technické informace

Zpět

Details

  • Měřicí princip

    Vírový

  • Product headline

    Průtokoměr s vysokotlakým senzorem, v kompaktní nebo oddělené verzi. Integrované měření teploty až do PN 160 (třída 600). Vyvinutý speciálně pro aplikace s velmi vysokým procesním tlakem.

  • Sensor features

    Vylepšené mechanické provedení pro měření průtoku – speciální materiál měřicí trubice. Vysoká využitelnost technologie – osvědčená robustnost, odolnost vůči vibracím, teplotním šokům a vodnímu kladivu. Není potřeba údržba – kalibrace pro celou dobu životnosti. Provozní tlak až do PN 250 (tlaková třída 1500). Senzor DSC je zhotoven z titanu (PN > 160 bar / tř. 600).

  • Transmitter features

    Snadné elektrické připojení – oddělená svorkovnice. Bezpečný provoz – pro odečítání hodnot slouží dotykové ovládání a prosvícený displej – není potřeba zařízení otvírat. Vestavěné ověření – technologie Heartbeat. Zobrazovací jednotka s funkcí přenosu dat. Robustní dvoukomorové těleso.

  • Nominal diameter range

    DN 15 až 150 (½" až 6")

  • Wetted materials

    Měřicí trubice: 1.4408 (CF3M); 1.4571 podobná 316Ti DSC senzor: UNS N07718 podobná slitině 718, 2.4668; Titan Grade 5 podobný 3.7165
    Připojení: 1.4408 (CF3M); 1.4571 podobná F316 Ti; F316/F316L podobná
    1.4404

  • Measured variables

    Objemový průtok, hmotnostní průtok, korigovaný objemový průtok, průtok energie, rozdíl tepelného průtoku, teplota

  • Max. measurement error

    Objemový průtok (kapalina): ±0,75 %
    Objemový průtok (pára, plyn): ±1,00 %
    Hmotnostní průtok (kapalina): ±0,85 %
    Hmotnostní průtok (pára, plyn): ±1,7 %

  • Měřicí rozsah

    Kapalina: 0,16 až 545 m³/h
    v závislosti na médiu: voda s tlakem 1 bar a 20 °C
    Pára, plyn: 2 až 7 262 m³/h
    v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch
    s teplotou 25 °C, 4,4 bar a

  • Max. process pressure

    PN 250, třída 1500, 40K

  • Medium temperature range

    PN 63 až 160, třída 600: −200 až +400 °C
    PN 250, třída 900 až 1500: −50 až +400 °C

  • Ambient temperature range

    Kompaktní verze (standard): −40 až +80 °C
    Kompaktní verze (volitelná možnost): −50 až +80 °C
    Oddělená verze (standard): −40 až +85 °C
    Oddělená verze (volitelná možnost): −50 až +85 °C

  • Sensor housing material

    Kryt připojení senzoru: AlSi10Mg, lakovaný; 1.4408 (CF3M)

  • Transmitter housing material

    AlSi10Mg, lakovaný; 1.4404 (316L)

  • Degree of protection

    Kompaktní verze: IP 66/67, kryt typu 4X
    Verze s odděleným senzorem: IP 66/67, kryt typu 4X
    Verze s odděleným převodníkem: IP 66/67, kryt typu 4X

  • Display/Operation

    Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
    Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů
    Volitelně oddělený displej

  • Outputs

    4–20 mA HART (pasivní)
    4–20 mA (pasivní)
    Pulzní/frekvenční/spínaný výstup (pasivní)

  • Inputs

    4‒20 mA (pasivní)

  • Digital communication

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Power supply

    12 až 35 V DC (4–20 mA HART s pulzním/frekvenčním/spínaným výstupem nebo bez něj)
    12 až 30 V DC (4–20 mA HART, 4–20 mA)
    12 až 35 V DC (4–20 mA HART, pulzní/frekvenční/spínaný výstup, vstup 4–20 mA)
    9 až 32 V DC (PROFIBUS PA, pulzní/frekvenční/spínaný výstup)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, EAC

  • Other approvals and certificates


  • Functional safety

    Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

  • Metrological approvals and certificates

    Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025)

    Technologie Heartbeat splňuje požadavky na ověření s metrologickou sledovatelností podle ISO 9001:2008 – část 7.6 a (atest TÜV)

  • Pressure approvals and certificates

    PED, CRN, AD 2000

  • Material certificates

    3.1 materiál
    NACE MR0175/MR0103, PMI (na vyžádání); pouze třída 900/1500: test svařování podle ISO 15614‐1, podobně jako ASME IX (na vyžádání)

  • Měřicí princip

    Vírový

  • Product headline

    Průtokoměr s vysokotlakým senzorem, v kompaktní nebo oddělené verzi. Integrované měření teploty až do PN 160 (třída 600). Vyvinutý speciálně pro aplikace s velmi vysokým procesním tlakem.

  • Sensor features

    Vylepšené mechanické provedení pro měření průtoku – speciální materiál měřicí trubice. Vysoká využitelnost technologie – osvědčená robustnost, odolnost vůči vibracím, teplotním šokům a vodnímu kladivu. Není potřeba údržba – kalibrace pro celou dobu životnosti. Provozní tlak až do PN 250 (tlaková třída 1500). Senzor DSC je zhotoven z titanu (PN > 160 bar / tř. 600).

  • Transmitter features

    Snadné elektrické připojení – oddělená svorkovnice. Bezpečný provoz – pro odečítání hodnot slouží dotykové ovládání a prosvícený displej – není potřeba zařízení otvírat. Integrovaná funkce ověření – technologie Heartbeat. Zobrazovací jednotka s funkcí přenosu dat. Robustní dvoukomorové těleso.

  • Nominal diameter range

    DN 15 až 150 (½" až 6")

  • Wetted materials

    Měřicí trubice: 1.4408 (CF3M); 1.4571 podobná 316Ti DSC senzor: UNS N07718 podobná slitině 718, 2.4668; Titan Grade 5 podobný 3.7165
    Připojení: 1.4408 (CF3M); 1.4571 podobná F316 Ti; F316/F316L podobná
    1.4404

  • Measured variables

    Objemový průtok, hmotnostní průtok, normovaný objemový průtok, průtok energie, rozdíl tepelného průtoku, teplota

  • Max. measurement error

    Objemový průtok (kapalina): ±0,75 %
    Objemový průtok (pára, plyn): ±1,00 %
    Hmotnostní průtok (kapalina): ±0,85 %
    Hmotnostní průtok (pára, plyn): ±1,7 %

  • Měřicí rozsah

    Kapalina: 0,16 až 545 m³/h
    v závislosti na médiu: voda s tlakem 1 bar a 20 °C
    Pára, plyn: 2 až 7 262 m³/h
    v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch
    s teplotou 25 °C, 4,4 bar a

  • Max. process pressure

    PN 250, třída 1500, 40K

  • Medium temperature range

    PN 63 až 160, třída 600: −200 až +400 °C
    PN 250, třída 900 až 1500: −50 až +400 °C

  • Ambient temperature range

    Kompaktní verze (standard): −40 až +80 °C
    Kompaktní verze (volitelná možnost): −50 až +80 °C
    Oddělená verze (standard): −40 až +85 °C
    Oddělená verze (volitelná možnost): −50 až +85 °C

  • Sensor housing material

    Kryt připojení senzoru: AlSi10Mg, lakovaný; 1.4408 (CF3M)

  • Transmitter housing material

    AlSi10Mg, lakovaný; 1.4404 (316L)

  • Degree of protection

    Kompaktní verze: IP 66/67, kryt typu 4X
    Verze s odděleným senzorem: IP 66/67, kryt typu 4X
    Verze s odděleným převodníkem: IP 66/67, kryt typu 4X

  • Display/Operation

    Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
    Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů
    Volitelně oddělený displej

  • Outputs

    4–20 mA HART (pasivní)
    4–20 mA (pasivní)
    Pulzní/frekvenční/spínaný výstup (pasivní)

  • Inputs

    4‒20 mA (pasivní)

  • Digital communication

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Power supply

    12 až 35 V DC (4–20 mA HART s pulzním/frekvenčním/spínaným výstupem nebo bez něj)
    12 až 30 V DC (4–20 mA HART, 4–20 mA)
    12 až 35 V DC (4–20 mA HART, pulzní/frekvenční/spínaný výstup, vstup 4–20 mA)
    9 až 32 V DC (PROFIBUS PA, pulzní/frekvenční/spínaný výstup)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, EAC

  • Functional safety

    Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

  • Metrological approvals and certificates

    Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025), NAMUR,
    Technologie Heartbeat plní požadavky na návazné ověření podle ISO 9001:2008 – část 7.6C a (atest TÜV)

  • Pressure approvals and certificates

    PED, CRN, AD 2000

  • Material certificates

    3.1 materiálový certifikát
    NACE MR0175/MR0103, PMI (na vyžádání); pouze třída 900/1500: test svařování podle ISO 15614‐1, podobně jako ASME IX (na vyžádání)

  • Měřicí princip

    Vírový

  • Product headline

    Průtokoměr s vysokotlakým senzorem, v kompaktní nebo oddělené verzi. Integrované měření teploty až do PN 160 (třída 600). Vyvinutý speciálně pro aplikace s velmi vysokým procesním tlakem.

  • Sensor features

    Vylepšené mechanické provedení pro měření průtoku – speciální materiál měřicí trubice. Vysoká využitelnost technologie – osvědčená robustnost, odolnost vůči vibracím, teplotním šokům a vodnímu kladivu. Není potřeba údržba – kalibrace pro celou dobu životnosti. Provozní tlak až do PN 250 (tlaková třída 1500). Senzor DSC je zhotoven z titanu (PN > 160 bar / tř. 600).

  • Transmitter features

    Snadné elektrické připojení – oddělená svorkovnice. Bezpečný provoz – pro odečítání hodnot slouží dotykové ovládání a prosvícený displej – není potřeba zařízení otvírat. Vestavěné ověření základních funkcí přístroje – technologie Heartbeat. Zobrazovací jednotka s funkcí přenosu dat. Robustní dvoukomorové těleso.

  • Nominal diameter range

    DN 15 až 150 (½" až 6")

  • Wetted materials

    Měřicí trubice: 1.4408 (CF3M); 1.4571 podobná 316Ti DSC senzor: UNS N07718 podobná slitině 718, 2.4668; Titan Grade 5 podobný 3.7165
    Připojení: 1.4408 (CF3M); 1.4571 podobná F316 Ti; F316/F316L podobná
    1.4404

  • Measured variables

    Objemový průtok, hmotnostní průtok, normovaný objemový průtok, průtok energie, rozdíl tepelného průtoku, teplota

  • Max. measurement error

    Objemový průtok (kapalina): ±0,75 %
    Objemový průtok (pára, plyn): ±1,00 %
    Hmotnostní průtok (kapalina): ±0,85 %
    Hmotnostní průtok (pára, plyn): ±1,7 %

  • Měřicí rozsah

    Kapalina: 0,16 až 545 m³/h (0.09 až 321 ft³/min)
    v závislosti na médiu: voda s tlakem 1 bar a 20 °C (14.5 psi a, 68 °F)
    Pára, plyn: 2 až 7 262 m³/h (1.18 až 4 274 ft³/min)
    v závislosti na médiu: pára s teplotou 180 °C, 10 bar a (356 °F, 145 psi a); vzduch
    s teplotou 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Max. process pressure

    PN 250, třída 1500, 40K

  • Medium temperature range

    PN 63 až 160, třída 600: −200 až +400 °C (−328 až +752 °F)
    PN 250, třída 900 až 1500: −50 až +400 °C (−58 až +752 °F)

  • Ambient temperature range

    Kompaktní verze (standard): −40 až +80 °C (−40 až +176 °F)
    Kompaktní verze (volitelná možnost): −50 až +80 °C (−58 až +176 °F)
    Oddělená verze (standard): −40 až +85 °C (−40 až +185 °F)
    Oddělená verze (volitelná možnost): −50 až +85 °C (−58 až +185 °F)

  • Sensor housing material

    Kryt připojení senzoru: AlSi10Mg, lakovaný; 1.4408 (CF3M)

  • Transmitter housing material

    AlSi10Mg, lakovaný; 1.4404 (316L)

  • Degree of protection

    Kompaktní verze: IP 66/67, kryt typu 4X
    Verze s odděleným senzorem: IP 66/67, kryt typu 4X
    Verze s odděleným převodníkem: IP 66/67, kryt typu 4X

  • Display/Operation

    Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
    Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů
    Volitelně oddělený displej

  • Outputs

    4–20 mA HART (pasivní)
    4–20 mA (pasivní)
    Pulzní/frekvenční/spínaný výstup (pasivní)

  • Inputs

    4‒20 mA (pasivní)

  • Digital communication

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Power supply

    12 až 35 V DC (4–20 mA HART s pulzním/frekvenčním/spínaným výstupem nebo bez něj)
    12 až 30 V DC (4–20 mA HART, 4–20 mA)
    12 až 35 V DC (4–20 mA HART, pulzní/frekvenční/spínaný výstup, vstup 4–20 mA)
    9 až 32 V DC (PROFIBUS PA, pulzní/frekvenční/spínaný výstup)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, EAC

  • Other approvals and certificates


  • Functional safety

    Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

  • Metrological approvals and certificates

    Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025)
    Technologie Heartbeat plní požadavky na návazné ověření podle ISO 9001:2008 – část 7.6 a (atest TÜV)

  • Pressure approvals and certificates

    PED, CRN, AD 2000

  • Material certificates

    3.1 materiálový certifikát
    NACE MR0175/MR0103, PMI (na vyžádání); pouze třída 900/1500: test svařování podle ISO 15614‐1, podobně jako ASME IX (na vyžádání)

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification

  • Nástupce

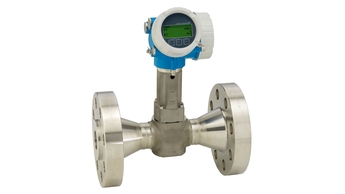

    • Proline Prowirl O 200 / 7O2C

      Průtokoměr optimalizovaný podle požadavků na vysokotlaká navazující potrubí. Vyvinutý speciálně pro aplikace s vysokým procesním tlakem.
