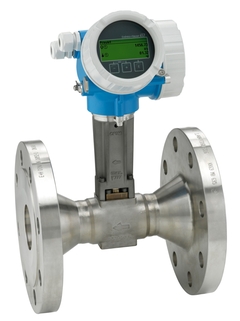

Proline Prowirl R 200 / 7R2B

Technické informace

Zpět

Details

  • Měřicí princip

    Vírový

  • Product headline

    Průtokoměr se stejnou přesností i přes zmenšení průtočného průřezu, volitelně v kompaktní, nebo oddělené verzi. Integrované měření teploty u měření hmotnostního a energetického průtoku páry na mezi sytosti. Určeno pro aplikace s velmi nízkým nebo redukovaným průtokem.

  • Sensor features

    Cenově a časově výhodné řešení – přestože se průtočný průřez kvůli měření zúží, není potřeba provádět žádné úpravy potrubí. Vysoká využitelnost technologie – osvědčená robustnost, odolnost vůči vibracím, teplotním šokům a vodnímu kladivu. Není potřeba údržba – kalibrace pro celou dobu životnosti. Integrováno vnitřní zúžení průřezu o 1 nebo 2 stupně velikosti potrubí. Jmenovitá světlost (navazujícího potrubí) až do DN 250 (10").

  • Transmitter features

    Snadné elektrické připojení – oddělená svorkovnice. Bezpečný provoz – pro odečítání hodnot slouží dotykové ovládání a prosvícený displej – není potřeba zařízení otvírat. Integrovaná funkce ověření – technologie Heartbeat. Zobrazovací jednotka s funkcí přenosu dat. Robustní dvoukomorové těleso.

  • Nominal diameter range

    DN 25 až 250 (1" až 10")

  • Wetted materials

    Měřicí trubice: 1.4408 (CF3M)
    DSC senzor: 1.4435 (316/316L)
    Připojení: 1.4404 (F316/F316L)

  • Measured variables

    Objemový průtok, hmotnostní průtok, normovaný objemový průtok, průtok energie, rozdíl tepelného průtoku, teplota

  • Max. measurement error

    Objemový průtok (kapalina): ±0,75 %
    Objemový průtok (pára, plyn): ±1,00 %
    Hmotnostní průtok (kapalina): ±0,85 %
    Hmotnostní průtok (pára, plyn): ±1,7 %

  • Měřicí rozsah

    Kapalina: 0,26 až 545 m³/h
    v závislosti na médiu: voda s tlakem 1 bar a, 20 °C
    Pára, plyn: 3,6 až 7 262 m³/h
    v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch s teplotou 25 °C, 4,4 bar a

  • Max. process pressure

    PN 40, třída 300, 20K

  • Medium temperature range

    Standard: −40 až +260 °C
    Vysoká/nízká teplota (volitelná možnost): −200 až +400 °C
    Vysoká/nízká teplota (na vyžádání): −200 až +450 °C

  • Ambient temperature range

    Kompaktní verze (standard): −40 až +80 °C
    Kompaktní verze (volitelná možnost): −50 až +80 °C
    Oddělená verze (standard): −40 až +85 °C
    Oddělená verze (volitelná možnost): −50 až +85 °C

  • Sensor housing material

    Kryt připojení senzoru: AlSi10Mg, lakovaný; 1.4408 (CF3M)

  • Transmitter housing material

    AlSi10Mg, lakovaný; 1.4404 (316L)

  • Degree of protection

    Kompaktní verze: IP 66/67, kryt typu 4X
    Verze s odděleným senzorem: IP 66/67, kryt typu 4X
    Verze s odděleným převodníkem: IP 66/67, kryt typu 4X

  • Display/Operation

    Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
    Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů
    Volitelně oddělený displej

  • Outputs

    4–20 mA HART (pasivní)
    4–20 mA (pasivní)
    Pulzní/frekvenční/spínaný výstup (pasivní)

  • Inputs

    4‒20 mA (pasivní)

  • Digital communication

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Power supply

    12 až 35 V DC (4–20 mA HART s pulzním/frekvenčním/spínaným výstupem nebo bez něj)
    12 až 30 V DC (4–20 mA HART, 4–20 mA)
    12 až 35 V DC (4–20 mA HART, pulzní/frekvenční/spínaný výstup, vstup 4–20 mA)
    9 až 32 V DC (PROFIBUS PA, pulzní/frekvenční/spínaný výstup)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, EAC

  • Other approvals and certificates

  • Functional safety

    Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

  • Metrological approvals and certificates

    Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025)

  • Pressure approvals and certificates

    PED, CRN, AD 2000

  • Material certificates

    3.1 materiálový certifikát
    NACE MR0175/MR0103, PMI (na vyžádání); test svařování podle ISO 15614‐1, podobná jako ASME IX (na vyžádání)

  • Měřicí princip

    Vírový

  • Product headline

    The flowmeter with the same accuracy despite line size reduction, available as compact or remote version. Integrated temperature measurement for mass/energy flow of saturated steam. Dedicated for applications with very low or reduced flow.

  • Sensor features

    Cost and time saving – no pipework modifications needed for line size reduction. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. No maintenance – lifetime calibration. Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10").

  • Transmitter features

    Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology. Display module with data transfer function. Robust dual- compartment housing.

  • Nominal diameter range

    DN 25 to 250 (1 to 10")

  • Wetted materials

    Measuring tube: 1.4408 (CF3M)
    DSC sensor: 1.4435 (316/316L)
    Connection: 1.4404 (F316/F316L)

  • Measured variables

    Volume flow, mass flow, corrected volume flow, energy flow, heat flow difference, temperature

  • Max. measurement error

    Volume flow (liquid): ±0.75 %
    Volume flow (steam, gas): ±1.00 %
    Mass flow (liquid): ±0.85%
    Mass flow (steam, gas): ±1.7 %

  • Měřicí rozsah

    Liquid: 0.26 to 545 m³/h (0.15 to 321 ft³/min)
    depending on medium: water with 1 bar a, 20 °C (14.5 psi a, 68° F)
    Steam, gas: 3.6 to 7262 m³/h (2.12 to 4274 ft³/min
    depending on medium: steam with 180 °C, 10 bar a (356 °F, 145 psi a); air with 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

  • Max. process pressure

    PN 40, Class 300, 20K

  • Medium temperature range

    Standard: –40 to +260 °C (–40 to +500 °F)
    High/low temperature (option): –200 to +400 °C (–328 to +752 °F)
    High/low temperature (on request): –200 to +450 °C (–328 to +842 °F)

  • Ambient temperature range

    Compact version (standard): –40 to +80 °C (–40 to +176 °F)
    Compact version (option): –50 to +80 °C (–58 to +176 °F)
    Remote version (standard): –40 to +85 °C (–40 to +185 °F)
    Remote version (option): –50 to +85 °C (–58 to +185 °F)

  • Sensor housing material

    Sensor connection housing: AlSi10Mg, coated; 1.4408 (CF3M)

  • Transmitter housing material

    AlSi10Mg, coated; 1.4404 (316L)

  • Degree of protection

    Compact version: IP66/67, type 4X enclosure
    Sensor remote version: IP66/67, type 4X enclosure
    Transmitter remote version: IP66/67, type 4X enclosure

  • Display/Operation

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible
    Remote display available

  • Outputs

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Pulse/frequency/switch output (passive)

  • Inputs

    4‐20 mA (passive)

  • Digital communication

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Power supply

    DC 12 to 35 V (4‐20 mA HART with/without pulse/frequency/switch output)
    DC 12 to 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 to 35 V (4‐20 mA HART, pulse/frequency/switch output, 4‐20 mA input)
    DC 9 to 32 V (PROFIBUS PA, pulse/frequency/switch output)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus, EAC

  • Functional safety

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Metrological approvals and certificates

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)

  • Pressure approvals and certificates

    PED, CRN, AD 2000

  • Material certificates

    3.1 material
    NACE MR0175/MR0103, PMI (on request); welding test acc. to ISO 15614‐1, similar to ASME IX (on request)

  • Měřicí princip

    Vírový

  • Product headline

    Průtokoměr se stejnou přesností i přes zmenšení průtočného průřezu, volitelně v kompaktní, nebo oddělené verzi. Integrované měření teploty u měření hmotnostního a energetického průtoku páry na mezi sytosti. Určeno pro aplikace s velmi nízkým nebo redukovaným průtokem.

  • Sensor features

    Cenově a časově výhodné řešení – přestože se průtočný průřez kvůli měření zúží, není potřeba provádět žádné úpravy potrubí. Vysoká využitelnost technologie – osvědčená robustnost, odolnost vůči vibracím, teplotním šokům a vodnímu kladivu. Není potřeba údržba – kalibrace pro celou dobu životnosti. Integrováno vnitřní zúžení průřezu o 1 nebo 2 stupně velikosti potrubí. Jmenovitá světlost (navazujícího potrubí) až do DN 250 (10").

  • Transmitter features

    Snadné elektrické připojení – oddělená svorkovnice. Bezpečný provoz – pro odečítání hodnot slouží dotykové ovládání a prosvícený displej – není potřeba zařízení otvírat. Vestavěné ověření – technologie Heartbeat. Zobrazovací jednotka s funkcí přenosu dat. Robustní dvoukomorové těleso.

  • Nominal diameter range

    DN 25 až 250 (1" až 10")

  • Wetted materials

    Měřicí trubice: 1.4408 (CF3M)
    DSC senzor: 1.4435 (316/316L)
    Připojení: 1.4404 (F316/F316L)

  • Measured variables

    Objemový průtok, hmotnostní průtok, korigovaný objemový průtok, průtok energie, rozdíl tepelného průtoku, teplota

  • Max. measurement error

    Objemový průtok (kapalina): ±0,75 %
    Objemový průtok (pára, plyn): ±1,00 %
    Hmotnostní průtok (kapalina): ±0,85 %
    Hmotnostní průtok (pára, plyn): ±1,7 %

  • Měřicí rozsah

    Kapalina: 0,26 až 545 m³/h
    v závislosti na médiu: voda s tlakem 1 bar a, 20 °C
    Pára, plyn: 3,6 až 7 262 m³/h
    v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch s teplotou 25 °C, 4,4 bar a

  • Max. process pressure

    PN 40, třída 300, 20K

  • Medium temperature range

    Standard: −40 až +260 °C
    Vysoká/nízká teplota (volitelná možnost): −200 až +400 °C
    Vysoká/nízká teplota (na vyžádání): −200 až +450 °C

  • Ambient temperature range

    Kompaktní verze (standard): −40 až +80 °C
    Kompaktní verze (volitelná možnost): −50 až +80 °C
    Oddělená verze (standard): −40 až +85 °C
    Oddělená verze (volitelná možnost): −50 až +85 °C

  • Sensor housing material

    Kryt připojení senzoru: AlSi10Mg, lakovaný; 1.4408 (CF3M)

  • Transmitter housing material

    AlSi10Mg, lakovaný; 1.4404 (316L)

  • Degree of protection

    Kompaktní verze: IP 66/67, kryt typu 4X
    Verze s odděleným senzorem: IP 66/67, kryt typu 4X
    Verze s odděleným převodníkem: IP 66/67, kryt typu 4X

  • Display/Operation

    Čtyřřádkový podsvícený displej s dotykovým ovládáním (ovládání z vnějšku)
    Nastavení možné prostřednictvím místního displeje a ovládacích nástrojů
    Volitelně oddělený displej

  • Outputs

    4–20 mA HART (pasivní)
    4–20 mA (pasivní)
    Pulzní/frekvenční/spínaný výstup (pasivní)

  • Inputs

    4‒20 mA (pasivní)

  • Digital communication

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Power supply

    12 až 35 V DC (4–20 mA HART s pulzním/frekvenčním/spínaným výstupem nebo bez něj)
    12 až 30 V DC (4–20 mA HART, 4–20 mA)
    12 až 35 V DC (4–20 mA HART, pulzní/frekvenční/spínaný výstup, vstup 4–20 mA)
    9 až 32 V DC (PROFIBUS PA, pulzní/frekvenční/spínaný výstup)

  • Hazardous area approvals

    ATEX, IECEx, cCSAus

  • Other approvals and certificates

  • Functional safety

    Funkční bezpečnost podle IEC 61508, použitelné v bezpečnostních aplikacích v souladu s IEC 61511

  • Metrological approvals and certificates

    Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025)

  • Pressure approvals and certificates

    PED, CRN, AD 2000

  • Material certificates

    3.1 materiál
    NACE MR0175/MR0103, PMI (na vyžádání); test svařování podle ISO 15614‐1, podobná jako ASME IX (na vyžádání)

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification

  • Nástupce

    • Proline Prowirl R 200 / 7R2C

      Flowmeter with best-in-class accuracy despite pipe reduction. Dedicated to applications with very low flow or reduced flow.
