Souhrn technické specifikace
-
Vstup
12× analogový (max.) (U, I, TC, RTD, frekvenční, pulzní)
6× digitální (max.) -
Výstup
6 relé (max)
1 napájení převodníku -
Displej
Barevný grafický TFT displej 5.7"
-
Napájení
100…230 V AC +/-10%
24V (-10%, +15%) AC/DC -
Skladování/manipulace
Vnitřní paměť
SD karta
USB flash disk -
Úložiště/záznam
interní paměť
SD karta
USB flash disk
Oblast použití

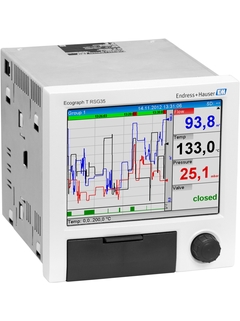

Safe and complete recording and visualization of all process sequences. Demands on process monitoring and data recording are becoming more and more complex. Because every measurement value counts, the Universal Data Manager Ecograph T RSG35 records, visualizes and monitors all analog or digital input signals. The unit is easy to use and comes with features to save costs and simplify data acquisition. Due to its variety of communication possibilities a simple system integration is possible.
The Ecograph T is the right solution for a wide range of applications such as:
Quality and quantity monitoring in the water and wastewater industry
Temperature monitoring in metal working
Monitoring of processes in power stations
Displaying and recording of critical process parameters
Tank and level monitoring
Výhody
Versatile: up to 12 universal inputs record a wide range of measuring signals
Clear layout: 5.7" TFT screen for displaying measured values in a maximum of four groups, with digital, bar graph and curve display
Safe: reliable data archiving with internal memory and separate SD card
Easy: intuitive operation via the navigator (jog/shuttle dial) on site, or user-friendly operation at the PC via the integrated web server
Compact: low installation depth, saves space and money
System-enabled: common interfaces such as Ethernet, RS232/485, USB and optional slave function for Modbus RTU/TCP
Informative: e-mail notification in event of alarms and limit violation
