Radarové měření
Micropilot FMR530

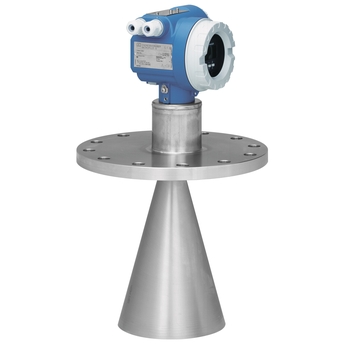

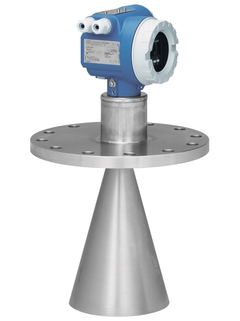

Micropilot FMR530 – radar ©Endress+Hauser

Princip měření Time-of-Flight

Pro obchodní měření a aplikace řízení zásob se schválením NMi, PTB a ČMI

Micropilot FMR530 se používá pro vysoce přesné bezkontaktní měření výšky hladiny ve skladovacích nádržích a lze jej použít pro aplikace obchodního měření. Splňuje příslušné požadavky podle OIML R85 a API 3.1B. Bezkontaktní radar FMR530 nabízí nákladově efektivní a snadnou instalaci pomocí čtyřvodičového kabelu s technologií HART a 24 V DC jiskrově bezpečným zdrojem.

  • Výhody

    • Přesnost: 0,5 mm (hodnota 2σ)

    • Národní schválení (NMi, PTB, ČMI) pro obchodní měření

    • Použitelný jako samostatný systém nebo jako integrované měřicí systémy nádrží pomocí Tank Side Monitor NRF590

    • Snadné místní ovládání prostřednictvím nabídek na...

  • Oblast použití

    S trychtýřovou anténou vhodnou pro volné prostorové aplikace (až 25 m), které znemožňují použití parabolické antény kvůli geometrii nádrže/hrdla.

    • Připojení do procesu prostřednictvím příruby

    • Teplota: −40 až +200 °C

    • Tlak: −1 až +64 bar

    • Měřicí rozsah: max. 25 m

    • Přesnost: lepší než ±1 mm

    • Kmitočtové pásmo C: 6 GHz

    • Certifikáty...

Technické informace

Zpět

Details

  • Měřicí princip

    Radarový hladinoměr

  • Dodávka/komunikace

    Čtyřvodič (HART)

  • Kmitočet

    Kmitočtové pásmo C (~6 GHz)

  • Přesnost

    ±1 mm

  • Okolní teplota

    Standard:
    −40 °C ... 80 °C
    (−40 °F ... 176 °F)
    Pro kalibraci podle zákonných standardů:
    −25 °C ... 60 °C
    (−13 °F ... 131 °F)

  • Procesní teplota

    −40 °C ... 200 °C
    (−40 °F ... 392 °F)

  • Procesní tlak absolutní / max. mez přetlaku

    Vakuum až 64 bar

    (vakuum až 580 psi)

  • Hlavní smáčené díly

    316Ti

  • Procesní připojení

    DN150...DN250 / 3"...10"

  • Aplikace

  • Max. měřená vzdálenost

    25 m (82ft)

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_en.jpg https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_not_selected_FMR530.jpg
  • Komunikace

    4 ... 20 mA HART

  • Certifikáty/schválení

    ATEX, FM, CSA, IEC Ex, NEPSI

  • Bezpečnostní schválení

    Prevenci proti přeplnění WHG

  • Povolení pro provoz v námořním prostředí

    GL/ABS

  • Meze aplikace

    Maximum measuring range is dependent on the tank form and/or application


    Free space and many baffles

    FMR540
