Radarové měření
Micropilot FMR540

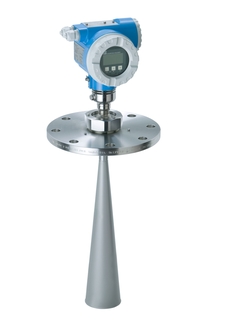

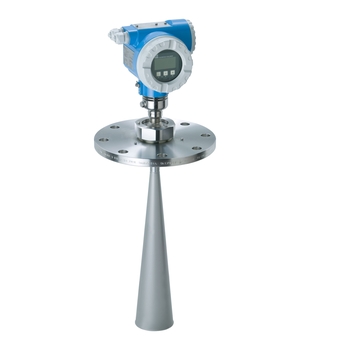

Micropilot FMR540 trychtýřová anténa ©Endress+Hauser

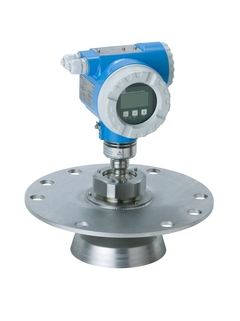

Micropilot FMR540 parabolická anténa ©Endress+Hauser

Princip měření Time-of-Flight

Trychtýřová anténa a parabolická anténa pro aplikace obchodního měření

Micropilot FMR540 se používá pro obchodní měření a aplikace řízení zásob se schválením NMi a PTB a splňuje požadavky podle OIML R85 a API 3.1B. FMR540 s parabolickou anténou je zvláště vhodný pro použití ve volném prostoru až do 40 m a s trychtýřovou anténou pro použití ve volném prostoru tam, kde použití parabolické antény není možné kvůli geometrii nádrže/hrdla. Cenově přijatelná a snadná instalace pomocí čtyřdrátového kabelu s komunikací HART a stejnosměrným 24V jiskrově bezpečným zdrojem.

  • Výhody

    • Přesnost: lepší než 1 mm

    • Národní schválení (NMi, PTB) pro obchodní měření

    • Použitelný jako samostatný systém nebo integrován do systémů měření výšky hladiny v nádržích prostřednictvím Tank Side Monitor NRF590

    • Nákladově efektivní a snadná instalace pomocí...

  • Oblast použití

    Parabolická anténa vhodná pro použití ve volném prostoru až do 40 m nabízí paprsek s minimálním vyzařovacím úhlem pro aplikace s hrdlem umístěným v blízkosti stěny nádrže, trychtýřová anténa 4" / DN 100 je vhodná pro použití ve volném prostoru.

    • Připojení...

Technické informace

Zpět

Details

  • Měřicí princip

    Radarový hladinoměr

  • Charakteristika/aplikace

    Trychtýřová anténa:
    Velmi přesné měření pro skladovací nádrže do 20 m (65 ft)

    Parabolická anténa:
    Velmi přesné měření pro bezkontaktní aplikace do 40 m (131 ft)

  • Dodávka/komunikace

    Čtyřvodič (HART)

  • Kmitočet

    Kmitočtové pásmo K (~26 GHz)

  • Přesnost

    ±1 mm

  • Okolní teplota

    Standard:
    −40 °C ... 80 °C
    (−40 °F ... 176 °F)
    Pro kalibraci podle zákonných standardů:
    −25 °C ... 60 °C
    (−13 °F ... 131 °F)

  • Procesní teplota

    −40 °C ... 200 °C
    (−40 °F ... 392 °F)

  • Procesní tlak absolutní / max. mez přetlaku

    Trychtýřová: vakuum ... 16 bar (232 psi)
    Parabolická: vakuum ... 6 bar (87 psi)
    Použití univerzální příruby: vakuum ... 1 bar (14,5 psi)

  • Hlavní smáčené díly

    316L

  • Procesní připojení

    Trychtýřová anténa: DN100, DN150 příruba
    univerzální příruba DN150, DN200, DN250
    Parabolická anténa: univerzální příruba s horním polohovadlem
    cíle DN200, DN250

    Při hodnotách dk < 1,9 kontaktujte společnost Endress+Hauser

  • Aplikace

  • Max. měřená vzdálenost

    Horn Antenna: 30 m (98 ft)
    NMi and PTB 15 m (49 ft)
    Parabolic antenna: 40 m (131 ft)
    NMi = 25 m (82 ft), PTB = 30 m (98 ft)

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_en.jpg https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_all_FMR540.jpg
  • Komunikace

    4...20 mA HART

  • Certifikáty/schválení

    ATEX, FM, CSA, IEC Ex, TIIS, NEPSI

  • Bezpečnostní schválení

    Prevenci proti přeplnění WHG

  • Meze aplikace

    Maximální rozsah měření závisí na tvaru nádrže nebo na aplikaci


    Intenzivní tvorba kondenzátu nebo nánosu

    FMR53x
    Stávající uklidňovací trubky s neideálními podmínkami měření
    FMR532
