Vibrační
limitní hladinový spínač

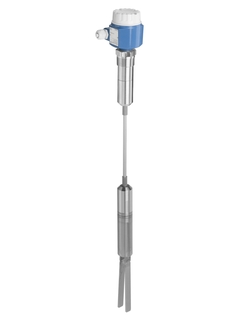

Soliphant FTM52

Soliphant FTM52 ©Endress+Hauser

Vibrační princip měření

Robustní limitní hladinový spínač s prodlužovacím lanem na jemnozrnné sypké materiály i pro prostředí s nebezpečím výbuchu

Soliphant FTM52 je robustní limitní hladinový spínač pro použití v zásobnících jemnozrnných nebo práškovitých pevných látek i s nízkou objemovou hmotností. Je vhodný pro širokou škálu aplikací s mezinárodními certifikáty pro použití v prašném nebo plynném prostředí s nebezpečím výbuchu. Je k dispozici např. s leštěnou vibrační vidličkou, nerezovou hlavicí, s připojením Tri-Clamp nebo s hliníkovou hlavicí a potaženou vibrační vidličkou. Bezúdržbový přístroj pro použití v typických aplikacích, jako například: obiloviny, mouka, kakao, cukr, krmiva pro zvířata, prášková barviva, křída.

  • Výhody

    • SIL2 v souladu s IEC 61508

    • Neobsahuje žádné mechanicky pohyblivé díly a nevyžaduje žádnou údržbu

    • Měření není ovlivněno tvorbou nánosů ani vnějšími vibracemi

    • Různé elektronické vložky: např. NAMUR, reléové, tyristorové a PFM výstupy signálů pro optimální...

  • Oblast použití

    Limitní hladinový spínač pro jemnozrnné pevné a práškovité materiály.

    • Procesní připojení: závity, příruby a hygienické připojení (Tri-Clamp)

    • Teplota: −40 až +80 °C

    • Tlak: −1 až +2 bar

    • Délka senzoru: 750 mm až 20 000 mm

    • Materiál senzoru: 316L (3,2 µm, 0,8 µm,...

Technické informace

Zpět

Details

  • Měřicí princip

    Vibrační pro pevné látky

  • Charakteristika/aplikace

    Limitní hladinový spínač pro jemnozrnné sypké látky a prášky
    Vidlicový senzor
    Univerzální
    Bez požadavku na kalibraci
    Bez vlivu nánosů nebo externích vibrací
    Robustní
    Hodnota spínání viditelná zvenku
    Prodloužení lana

  • Speciální produkty

    Detekce nánosu a koroze
    Oddělené provedení
    Volitelně tři teplotní verze
    SIL 2

  • Dodávka/komunikace

    10–55 V DC PNP trojvodič
    19–253 V AC dvouvodič
    19 až 253 V AC / 19 V až 55 V DC dvoureléový kontakt
    8/16 mA
    NAMUR
    PFM

  • Okolní teplota

    −50 °C až 70 °C
    (−60 °F až +160 °F)

  • Procesní teplota

    −40 °C až 80 °C
    (−40 °F až +170 °F)

  • Procesní tlak absolutní / max. mez přetlaku

    Vakuum až 2 bar
    (vakuum až 30 psi)
    max. 6 bar / 80 psi pro EExd/EExde

  • Min. hustota média

    10 g/l (8 g/l na vyžádání)

  • Hlavní smáčené díly

    Senzor volitelný: 316L 3,2 μm
    316L 0,8 μm
    316L potažená PTFE (pro zamezení nánosu)
    Lano: PUR, silikon

  • Max. pevnost v tahu

    3000 N

  • Procesní připojení

    Závit
    R 1 1/2"
    1 1/4" NPT
    1 1/2" NPT
    EN příruba DN 50 až DN 100
    ASME příruba 2" až 4"
    JIS příruba 50A až 100A

  • Procesní připojení hygienické

    Tri-Clamp ISO 2852

  • Délka senzoru

    750....20000mm
    (30...800")

  • Komunikace

    DC PNP dvouvodič
    AC tyristor
    DPDT relé
    8/16 mA
    NAMUR
    PFM

  • Certifikáty/schválení

    ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EAC

  • Bezpečnostní schválení

    SIL

  • Volitelné možnosti

    Víčko se skleněným okénkem
    Teplotní oddělovač EN 10204-3.1

  • Komponenta

    PFM: FTL325P, FTL375P
    NAMUR: FTL325N, FTL375N

  • Meze aplikace

    Velikost zrna > 10 mm
