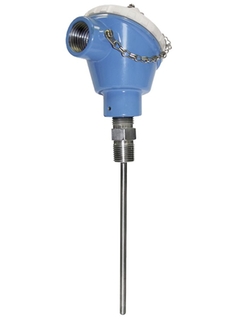

TH11
Modulární odporové teploměry, model pro USA

©Endress+Hauser

Jeden z nejlepších systémů měření teploty pro obecné účely

Vysoce modulární teploměr pro nejrůznější aplikace téměř ve všech průmyslových odvětvích. Příkladem je použití u tepelných výměníků, u sušiček, u procesních reaktorů, v reaktorových stanicích atd. S různými hlavovými převodníky je kompletní zařízení připraveno pro použití s vyšší přesností měření a vyšší spolehlivostí. Díky přímému kontaktnímu měření bez ochranné jímky jsou odezvy rychlé. Díky nabídce různých procesních připojení a různých rozměrů je možno sestavu uzpůsobit nejrůznějším aplikacím.

  • Výhody

    • Vysoký stupeň modularity díky typizovaným připojovacím hlavicím a díky tomu, že si zákazník může zvolit délku ponoru

    • Nákup celého systému měření teploty z jednoho místa. Jeden z nejlepších převodníků na světě s integrovaným senzorem pro náročné aplikace...

  • Oblast použití

    Senzory pro snímání teploty TH11 na principu RTD jsou určeny do závodů s vysokým stupněm automatizace. Skládají se z měřicí sondy s RTD, z izolace a krytu.

    Mimo jiných oborů mohou být tyto senzory použity v následujících oblastech:

    • Tepelné výměníky

    • Výroba...

Technické informace

Zpět

Details

  • Měřicí princip

    Odporový snímač teploty

  • Charakteristika/aplikace

    US style

    modular temperature assembly

    threaded process connection

    direct immersion style

  • Připojovací hlavice

    TA20J - SS - w. or w/o. display

    TMT142 - aluminium - fieldhousing w. or w/o. display

    TMT162 - aluminium - fieldhousing w. or w/o. display

    TMT162 - SS - fieldhousing w. or w/o. display

    Alu - screwed cover w. chain - E+H blue

    PP plastic - screwed cover w. chain

    TMT162/T17 - SS - hygienic field housing

    Alu - flip cover

    TA30H - aluminum w. or w/o. display

  • Teploměrná/ochranná jímka

    without (not intended to be used with thermowell)

  • Vložka/sonda

    mineral insulated (MI), flexible

    PTFE-insulated, rigid

  • Vnější průměr ochranné jímky

    1/8'' (3,18 mm)

    3/16''(4,76 mm)

    1/4'' (6,35 mm)

    3/8'' (9,53 mm)

  • Max. délka zanoření na vyžádání

    up to 96" (2439 mm)

    others on request

  • Materiál ochranné/teploměrné jímky

    1.4401 (316)

  • Procesní připojení

    male thread:

    G1/2"

    NPT1/2"

    compression fitting:

    NPT1/8"

    NPT1/4"

  • Tvar hrotu

    straight

    reduced

  • Drsnost povrchu Ra

    1,6 μm (63,0 μin.)

  • Rozsah provozní teploty

    PT 100:

    -200 °C ...600 °C

    -328 °F ...1.112 °F)

  • Max. procesní tlak (statický)

    at 20°C: 250 bar (3.626 psi)

    depends on configuration

  • Přesnost

    class A acc. to IEC 60751

    class B acc. to IEC 60751

  • Doba odezvy

    63% rt = 2,0 s

  • Integrovaný hlavicový převodník

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Schválení pro použití v prostředí s nebezpečím výbuchu

    transmitter only

    FM IS

    CSA IS

    FM/CSA IS

  • Certifikace

    SIL (transmitter only)
