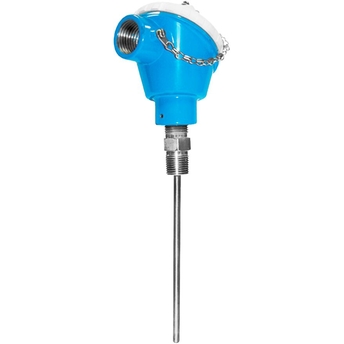

TH55
Modulární termočlánkový teploměr, model pro USA

©Endress+Hauser

Komplexní a osvědčený systém měření teploty vhodný pro téměř všechna průmyslová odvětví

Tento modulární teploměr je určen pro různé aplikace v náročných prostředích, např. v elektrárnách, rafineriích, v chemickém a petrochemickém průmyslu. Toto robustní zařízení je určeno pro použití ve stávající teploměrové jímce. V kombinaci s různými hlavicovými převodníky je kompletní zařízení připraveno pro použití s vyšší přesností měření a s vyšší spolehlivostí.

  • Výhody

    • Výhodný nákup celého systému měření teploty z jednoho místa. Jeden z nejlepších převodníků na světě s integrovaným senzorem pro náročné aplikace ve zpracovatelském průmyslu.

    • Vyjmi teploměr z krabice a zrovna ho nainstaluj!

    • Zdokonalená galvanická izolace u...

  • Oblast použití

    Teplotní senzory TH55 jsou termočlánkové sestavy. Jsou vhodné pro použití ve všech oblastech zpracovatelského průmyslu. Díky své robustní konstrukci jsou vhodné i do hrubého prostředí. Skládají se z termočlánku izolovaného oxidem hořečnatým, což tvoří...

Technické informace

Zpět

Details

  • Měřicí princip

    Termočlánek

  • Charakteristika/aplikace

    TA20J - SS - w. or w/o. display

    TMT142 - aluminium - fieldhousing w. or w/o. display

    TMT162 - aluminium - fieldhousing w. or w/o. display

    TMT162 - SS - fieldhousing w. or w/o. display

    Alu - screwed cover w. chain - E+H blue

    PP plastic - screwed cover w. chain

    TA30H - aluminum w. or w/o. display

  • Připojovací hlavice

    TA20J - SS - deep-drawn w. or w/o. display

    TMT162 - aluminium - fieldhousing w. or w/o. display

    TMT142 - aluminium - fieldhousing w. or w/o. display

    TU401 - Alu - screwed cover w. chain

    Alu - fliptop

    TMT162 - SS casting - Fieldhousing w. or w/o. display

  • Teploměrná/ochranná jímka

    to use with thermowell

  • Vložka/sonda

    mineral insulated (MI), flexible

  • Vnější průměr ochranné jímky

    1/4'' (6,35 mm)

  • Max. délka zanoření na vyžádání

    up to 30" (762 mm)

    others on request

  • Materiál ochranné/teploměrné jímky

    Sensor sheath

    316

    Alloy 600

  • Volitelný nátěr

    not applicable

  • Procesní připojení

    Thermowell connection

    male thread:

    NPT1/2"

  • Tvar hrotu

    straight

  • Drsnost povrchu Ra

    1,6 μm (63,0 μin.)

  • Rozsah provozní teploty

    Type T:

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Type J:

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Type E:

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Type K:

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Type N:

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Max. procesní tlak (statický)

    at 20 °C: 100 bar (1.450 psi)

  • Přesnost

    class 1 acc. to IEC 60584

    class 2 acc. to IEC 60584

  • Doba odezvy

    63% rt = 1,3 s

  • Integrovaný hlavicový převodník

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Schválení pro použití v prostředí s nebezpečím výbuchu

    transmitter only

    FM IS

    CSA IS

    FM/CSA IS

  • Certifikace

    SIL (transmitter only)
