Souhrn technické specifikace
-
Přesnost
+/- 0.05 K (vztaženo k delta-T)
-
Doba odezvy
závisí na konfiguraci
t50 = 10 s
t90 = 31 s -
Max. procesní tlak (statický)
při 20 °C: 50 bar (725 psi)
-
Rozsah provozní teploty
PT 100:
-50 °C …200 °C
(-58 °F ...392 °F) -
Max. délka zanoření na vyžádání
až do 4.000,00 mm (157,48'')
Oblast použití

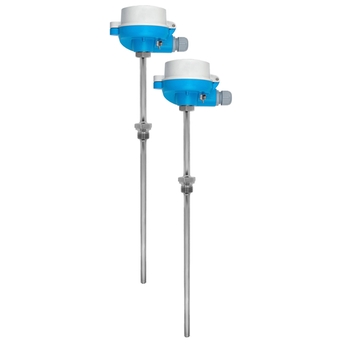

The thermometer is mainly used in the chemical industry but also finds its use in other branches. The device is used for high-precision measurement of temperature
differences with matched sensor pairs. A variety of dimensions offers flexible application possibilities.
Universally usable for thermal energy measurements
Measuring range: -50 to +400 °C (-58 to +752 °F)
Paired in the range: 0 to +120 °C (+32 to +248 °F), Deviation of the sensors: ± 0.05 K
Paired in the range: –40 to 0 °C (-40 to 32 °F), Deviation of the sensors: ± 0.1 K
Protection class: up to IP68
Výhody
Fast replaceability of the insert
High degree of insert compatibility and design as per DIN 43772
Fast response time with reduced tip
Výběr produktů z řady Extended
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Jednoduché produkty
- Jednoduchý výběr, instalace i provoz
Technická výkonnost
Jednoduchost
-
Standardní produkty
- Spolehlivé, robustní a nenáročné na údržbu
Technická výkonnost
Jednoduchost
-
Špičkové produkty
- Vysoce funkční a přesto jednoduché
Technická výkonnost
Jednoduchost
-
Specializované produkty
- Navrženo pro těžké aplikace
Technická výkonnost
Jednoduchost
Dle konkrétního produktu
| Výběr produktů FLEX | Technická výkonnost | Jednoduchost |
|---|---|---|
Výběr produktů z řady Fundamental Pro jednoduché aplikace |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi |
Technická výkonnost
|
Jednoduchost
|
Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace |
Technická výkonnost
|
Jednoduchost
Dle konkrétního produktu |
Loading alternative products
Úspěšné projekty
12 dokumenty
-
-
Technické informace (TI)
Omnigrad TST90 Old version (04.2001)
RTD Pt100 matched thermometer
EN CS 01/04/2001Jazyk:
English
Verze:
01/04/2001
Velikost souboru:
95 KB
Název souboru:
TI093ten_0401.pdf
-
-
-
Technické informace (TI)
Omnigrad TST90, TET90 Technické informace
Odporový teploměr a měřicí vložka
EN CS 01/03/201324/01/2013Jazyk:
Czech
Verze:
01/03/2013
Velikost souboru:
430.3 KB
Název souboru:
TI01109TCS_0213.pdf
-
-
-
Návod k obsluze (BA)
BA Teploměr iTHERM ModuLine
Univerzální, modulární teploměry RTD/TC pro širokou škálu průmyslových aplikací
EN CS 30/11/202431/08/2018Jazyk:
Czech
Verze:
30/11/2024
Velikost souboru:
809.6 KB
Název souboru:
BA01915TCS_0224-00.pdf
-
-
-
Zvláštní dokumentace (SD)
Device viewer
Technical documentation in other languages
Jazyk:
English
Verze:
14/07/2021
Velikost souboru:
478.5 KB
Název souboru:
SD02429R09EN_0121.pdf
-
-
-
Případová studie (CS)
Energieeffizienzoptimierung
Erfassung und Analyse des Heiz-
wärmebedarfs im Schulhaus
EttingenJazyk:
German
Verze:
02/08/2021
Velikost souboru:
935.6 KB
Název souboru:
CS01710S_20_DE0120_Gemeinde_Ettingen.pdf
-
-
-
Případová studie (CS)
Optimierung der Energieeffizienz
Erfassung und Analyse des Heizwärmebedarfs im Schulhaus Ettingen
Jazyk:
German
Verze:
24/02/2020
Velikost souboru:
933.1 KB
Název souboru:
CS01629S_20_DE0120_Gemeinde Ettingen.pdf
-
-
-
Prohlášení výrobce
Product family: Process RTD general purpose
Product root: TST90-
Declaration number: HE_00534_01.17
Manufacturer specification: RoHSJazyk:
English
Verze:
13/03/2017
Velikost souboru:
167.4 KB
Název souboru:
HE_00534_01.17 China RoHS TST90.pdf
-
-
-
Prohlášení EU
Product family: Low cost RTD general purpose, Process RTD direct contact, Process RTD direct in contact, Process RTD general purpose , Process RTD heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC general purpose, Process TC heavy duty, RTD thermometer, TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC42
0-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH52-, TH53-, TH54-, TH55-, TH56-, TM101-, TM111-, TM112-, TM121-
, TM131-, TM151-, TM152-, TM401-, TM402-, TM411-, TM412-, TM611-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, TR10-, TR11-, TR12-, TR13-
, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-, TST18
7-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST434B-, TST487-, TST602-, TST90-
Declaration number: EC_00136_04.24EN CS 20/02/2024Jazyk:
English
Verze:
20/02/2024
Velikost souboru:
150.6 KB
Název souboru:
EC_00136_04.24.pdf
-
-
-
Metrologie
Product family: Process RTD direct contact, Process RTD general purpose, Process RTD heavy duty, Process RTD hygienic
Product root: TM151-, TM411-, TR15-, TR65-, TR66-, TST310-, TST434-, TST434B-, TST90-
Region: Kazakhstan
Approval agency: KazInMetr
Approval number: 2813
Metrology type: MetrologyJazyk:
Russian
Verze:
26/08/2024
Velikost souboru:
3.3 MB
Název souboru:
2813 iTHERM 26.08.2024 to 26.08.2029.pdf
-
-
-
Metrologie
Product family: Low cost RTD general purpose, Process RTD direct contact, PROCESS RTD EXPLOSION PROOF, Process RTD general purpose, PROCESS RTD HEAVY DUTY, RTD THERMOMETER ZONE "0"
Product root: TST10-, TST11-, TST110-, TST111-, TST12-, TST120-,
TST121-, TST130-, TST131-, TST140-, TST141-, TST210-, TST220-, TST221-,
TST262-, TST264-, TST310-, TST410-, TST414-, TST42-, TST420-, TST72-,
TST80-, TST90-
Region: Romania
Approval agency: BRMLJazyk:
Romanian
Verze:
22/06/2006
Velikost souboru:
227.2 KB
Název souboru:
RO_BRML_200_97.pdf
-
Hledejte náhradní díly podle čísla ve výkresu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Spare parts kit ring D21/di 10xgreen
-
další díly
Objednací kód71367427 -
-
Thermowell TW10
-
další díly
Objednací kódTW10- -
-
RTD Insert TET90 (1 pair)
-
další díly
Objednací kódTET90- -
-
Terminal Head TA20A
-
další díly
Objednací kódTA20A- -
-
Terminal Head TA20B
-
další díly
Objednací kódTA20B- -
-
Terminal head TA20D
-
další díly
Objednací kódTA20D- -
-
Terminal Head TA20R
-
další díly
Objednací kódTA20R- -
-
Terminal Head TA30D
-
další díly
Objednací kódTA30D- -
-
Terminal Head TA30A
-
další díly
Objednací kódTA30A- -
-
Spare parts kit O-ring TA20R
-
další díly
Objednací kód71586415 -
-
Thermoconductive Paste HSC 340, 100g
Objednací kód71312729 -
Thermo-conductive paste FDA-conform 30g
Objednací kód71249291
4 products & bundles
4 produkty
Často kupované společně
Příslušenství
- Thermoconductive Paste HSC 340, 100g
- Thermo-conductive paste FDA-conform 30g
Související produkty
