Absolutní tlak a přetlak
Ceraphant PTP33B

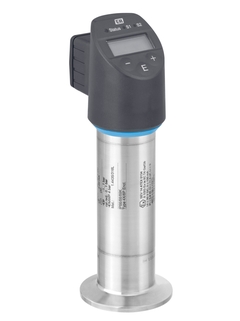

Ceraphant PTP33B – absolutní tlak a přetlak ©Endress+Hauser

Princip měření tlaku

Cenově výhodný tlakový spínač s kompletně svařeným kovovým senzorem pro použití v hygienických aplikacích

Ceraphant PTP33B je cenově výhodný tlakový spínač s kovovou membránou pro bezpečné měření a monitorování absolutního tlaku a přetlaku. Tlakový spínač s kompaktní konstrukcí je velmi stabilní a odolný proti přetížení. PTP33B s hlavicí z nerezové oceli se schválením 3-A a EHEDG.

  • Výhody

    • Integrovaná spínací elektronika pro decentrální a úsporné monitorování a řízení procesů

    • Kontrola funkce a informace na místě prostřednictvím LED kontrolek a digitálního displeje

    • Kompaktní senzor tlaku pro hygienické aplikace

    • Pro čištění CIP/SIP

    • Malá čelně...

  • Oblast použití

    Tlakový spínač pro monitorování absolutního tlaku a přetlaku plynů, par, kapalin a prachu.

    • Procesní připojení: hygienické připojení, závity

    • Procesní teplota: −10 až +100 °C; +135 °C po max. 1 h

    • Procesní tlak: 400 mbar až +40 bar

    • Přesnost: až do ±0,3 %

Technické informace

Zpět

Details

  • Měřicí princip

    Tlakový spínač

  • Charakteristika

    Intelligent pressure switch with metal diaphragm for hygienic applications,

    longterm stable

  • Napájecí napětí

    10....30 VDC

  • Referenční přesnost

    0.5 %,

    Platinum: 0.3 %

  • Dlouhodobá stabilita

    0.2 % of URL/year

  • Procesní teplota

    -40 °C...+100 °C

    (-40 °C...+212 °F)

  • Okolní teplota

    -20 °C...+70 °C

    (-4 °F...+158 °F)

  • Měřicí senzor

    +400 mbar....+40 bar

    (+6 psi....+600 psi)

  • Max. mez přetlaku

    160bar (2320psi)

  • Procesní připojení

    Thread: M24

  • Procesní připojení hygienické

    DIN11851, Tri Clamp, SMS, Varivent

  • Komunikace

    1x PNP switch

    2x PNP switch

    1x PNP switch + 4...20 mA analogue

  • Schválení konstrukce

    EN 10204-3.1 final inspection report,

    Cleaned from oil and grease,

    Set min alarm

  • Hygienická schválení

    FDA concurring

    3A, EHEDG,

    EG1935/2004

  • Speciální produkty

    Digital display,

    Fully welded process connections

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71336104

      Valve Plug ISO4400 M16, PTP/PTC3xB

      4-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B.

    • Order code 71336105

      Valve plug ISO4400 NPTF1/2, PTP/PTC3xB

      4-pole. Consists of: plug connector, srew, seal. Usage: PTC31B, PTP31B/PTP33B.

    • Order code 52024267

      EPDM O-rings process adapter M24

      5x O-ring 15.54x2.62mm. FDA, EHEDG, 3-A conform. Usage: FTL33, FTW23, FTW33, PMP23, PTC31, PTP31/PTP33B/PTP35. process adapter M24.

    • Order code 71337274

      O-ring 15,54x2,62 FKM,FDA, PMP23, PTP3xx

      Consisting of: 5x O-ring 15,54x2,62 FKM,FDA. Usage: PMP23, PTP33B.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 52005087

      Weld-in adapter G1, 316L

      Flush mount process connection. Material: 316L. Usage: PMP23, PMP51, PMP135, PTP33B/PTP35. Correct installation only with dummy.

    • Order code 52010171

      Weld-in adapter G1, 316L, 3.1

      Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material. Usage: PMP23, PMP51, PMP135, PTP33B/PTP35. Correct installation only with dummy.

    • Order code 52001051

      Weld-in adapter G1, d=60, 316L

      Flush mount process connection. Material: 316L. Seal: silicone O-ring. FDA, EHEDG, 3-A compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material. Seal: silicone O-ring. FDA, EHEDG, 3-A compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52005272

      Weld-in dummy, adapter G1

      To avoid any deformation of the adapters 52005087 / 52010171 during welding. Usage: PMP51, PMP135, PTP35.

    • Order code 71041381

      Weld-in adapter M24 D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: EPDM O-ring FDA, EHEDG, 3-A compliant. Usage: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B.

    • Order code 71041383

      Weld-in adapter M24 D65, 316L, 3.1

      Flush mount process connection. Core hole: 65mm. Material: 316L. Inspection cert. EN10204-3.1 material. Seal: EPDM O-ring. FDA, EHEDG, 3-A compliant. Usage: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B.

    • Order code 52014472

      O-ring 28.17x3.53 VMQ, FDA, 5 pcs.

      Material: silicone VMQ 70. Usage: weld-in adapter G1, 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 71086102

      O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.

      Material: silicone VMQ. USP Class VI. Usage: weld-in adapter G1, 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 71140668

      O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.

      Material: EPDM 70. USP Class VI, 3-A. Usage: weld-in adapter G1, 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mounted, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.
