Levelflex M FMP40

Obrázek výrobku: Levelflex M FMP40

Tento produkt již není k dispozici.

Vyhledejte prosím novou generaci v části předcházející/navazující produkt nebo kontaktujte svou místní pobočku Endress+Hauser.

Details

  • Měřicí princip

    Mikrovlnný radar

  • Charakteristika/aplikace

    Powdered or granular solids
    Suitable for measurement with heavy dust production

  • Dodávka/komunikace

    2-wire 16-36V, DC
    4-wire 10,5-32V, DC
    4-wire 90-250V, 50/60Hz

  • Okolní teplota

    -40 °C ... +80 °C
    (-40°F ... 176 °F)

  • Procesní teplota

    -40 °C ... +150 °C
    (-40°F ... 302°F)

  • Procesní tlak absolutní / max. mez přetlaku

    Vacuum...40bar
    (Vaccum...580psi)

  • Hlavní smáčené díly

    316, PTFE

  • Procesní připojení

    3/4" + 1-1/2" G+NPT
    Flange >=DN40

  • Blokovací vzdálenost

    Top: 200mm (7.87")
    Bottom: 250mm (9.87") (Rope probe)

  • Délka senzoru

    Rod probe: 4m (13ft)
    Rope probe: 35m (115ft)

  • Max. měřená vzdálenost

    35m (115ft)

  • Komunikace

    4 ... 20mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certifikáty/schválení

    ATEX
    FM
    CSA
    TIIS
    WGH
    SIL
    NACE
    EN10204-3.1

  • Volitelné možnosti

    Separate electronics, separate display

  • Navazující produkt

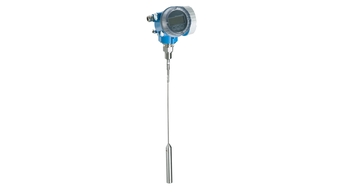

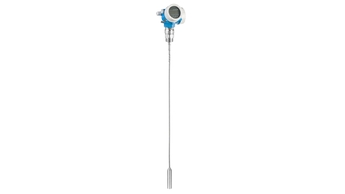

    FMP56, FMP57

  • Navazující produkt

    FMP56, FMP57

  • Meze aplikace

    Dk <= 1,6

  • Měřicí princip

    Mikrovlnný radar

  • Charakteristika/aplikace

  • Měření rozhraní

    Clean interfaces liquid / liquid

    Simultaneous measurment of interface and overall level

  • Dodávka/komunikace

    2-wire (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • Přesnost

  • Okolní teplota

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Procesní teplota

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Procesní tlak absolutní / max. mez přetlaku

    Vacuum ... 40 bar
    (Vacuum ... 580 psi)

  • Hlavní smáčené díly

  • Procesní připojení

    G + NPT 3/4" and 1 1/2", DN40 ... DN150

  • Délka senzoru

    Rod: 4m (178")
    Coax: 4m (178")
    Rope: 35m (1378")

  • Aplikace

  • Max. měřená vzdálenost

  • Komunikace

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certifikáty/schválení

    ATEX
    FM
    CSA
    TIIS
    WHG/ Overfill prevention
    SIL
    NACE
    GL Marine
    EN10204-3.1
    IECEx

  • Navazující produkt

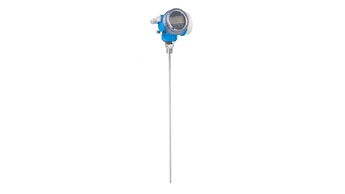

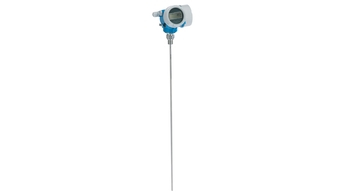

    FMP50,FMP51

  • Meze aplikace

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification
  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 20
  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 11
    • Nr 11 Order code 52006026

      Cover terminal compartment F12/F23

      Hood terminal compartment. Usage: Micropilot M, Prosonic M, Levelflex M.

    • Nr 11 Order code 52019062

      Cover terminal compartment F12/F23,FHX40

      Hood terminal compartment. Usage: separate display, Micropilot M, Prosonic M, Levelflex M.

  • 35
    • Nr 35 Order code 52006197

      Terminal module 4-pole, HART, 2-wire

      Cable connection. Usage: housing F12/F23, Micropilot M, Levelflex M, Prosonic M.

    • Nr 35 Order code 52012156

      Terminal module 4-pole, PA, FF

      PROFIBUS PA, FOUNDATION Fieldbus. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52014817

      Terminal mod4-pole,HART,ferrit,F12/F23

      GL/ABS marine certificate. Usage: Micropilot M, Levelflex M.

    • Nr 35 Order code 52014818

      Terminal mod.4-p.,PA/FF,ferrit,F12/F23

      GL/ABS marine certificate. Usage: Micropilot M, Levelflex M.

    • Nr 35 Order code 52013302

      Terminal mod. Ex d, 4-pol., 2wr,HART,T12

      Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Terminal mod. Ex d, 2-pol.,2wr,PA/FF,T12

      2-wire, PROFIBUS PA/FOUNDATION Fieldbus. Ex d limiter. Usage: housing T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Order code 52018949

      Terminal mod. 4-pol.,EEx ia,HART,T12,OVP

      4-pole, 2-wire. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP

      2-pole, 2-wire. PROFIBUS PA, FOUNDATION Fieldbus. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

  • 11
  • 35
  • 40
    • Order code FHX40-

      Display FHX40

      Remote display + local operation. 4-line LC-display. :: Menu driven plain text operation. :: Easy setup. :: User language selectable. :: Envelope curve display on site. Usage: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Order code 52014047

      Sealing ring G1-1/2, 48x55 FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Sliding sleeve G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.

    • Order code 71185027

      Sealing ring G3/4, 27x32, FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Order code 52018204

      Adaption kit housing F12, 2-wire, FHX40

      Modification to remote display. Housing F12, 2-wire electronics. Non-hazardous area only. Please order FHX40 separately. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Order code 52018205

      Adaption kit housing F12, 4-wire, FHX40

      Modification to remote display. Housing F12, 4-wire electronics. Non-hazardous area only. Please order FHX40 separately. Usage: Levelflex M, Prosonic M.

    • Order code 52016334

      Cable FHX40, 20m

      Connection cable, doubled shielded. Usage: FHX40.

  • 59
    • Nr 59 Order code 71023427

      Nordlock washer DIN25201-A4, M10, 5 pcs.

      6mm rope/16mm rod, 4mm rope flange version, thread G1-1/2, NPT1-1/2. Usage: FMP40/FMP45, FMP57, divisible rod FMP40/FMP45, FMP51/FMP54.

  • Předchůdce

  • Nástupce
