Proline Promag 10D
magneticko-indukční průtokoměr

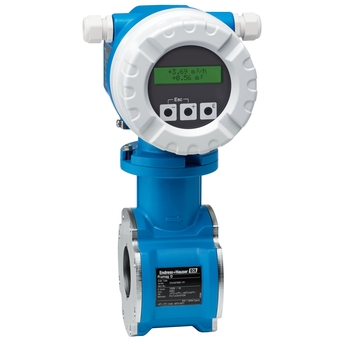

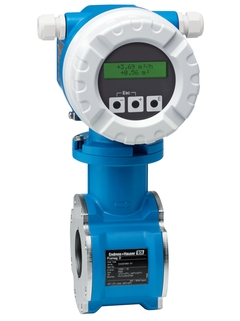

Magneticko-indukční průtokoměr – Proline Promag 10D ©Endress+Hauser

Princip magneticko-indukčního průtokoměru

Vysoce cenově úsporný průtokoměr, také jako kompaktní verze s přírubou

Promag D, také ve verzi pro namontování mezi příruby (diskové provedení), je určen pro všechny aplikace, kde je minimum prostoru. V kombinaci s převodníkem Promag 10 pro základní aplikace a pro přímou integraci Promag 10D slouží k přesnému měření kapalin v širokém rozsahu aplikací. Toto řešení volí zákazníci z vodohospodářství, kteří se snaží minimalizovat své náklady. Promag 10D se dodává v kompaktním nebo odděleném provedení.

  • Výhody

    • Snadné a rychlé vycentrování senzoru – inovativní konstrukce tělesa

    • Energeticky úsporné měření průtoku – žádné tlakové ztráty díky zúžení průtočného průřezu

    • Cenově výhodné – navrženo pro snadné aplikování a pro přímou integraci

    • Spolehlivý provoz – na...

  • Oblast použití

    • Princip měření je prakticky nezávislý na tlaku, hustotě, teplotě a viskozitě

    • Pro základní aplikace ve vodohospodářství; optimalizováno pro instalace do omezených prostorů a do potrubí z plastů.

    Vlastnosti zařízení

    • Krátká vestavná délka a nízká hmotnost

    • ...

Technické informace

Zpět

Details

  • Měřicí princip

    Elektromagnetický

  • Product headline

    Cenově výhodný průtokoměr v mezipřírubovém provedení. Pro
    základní aplikace ve vodohospodářství; optimalizováno pro instalace do omezených prostorů
    a do potrubí z plastů.

  • Sensor features

    Snadné a rychlé vycentrování senzoru – inovativní konstrukce tělesa. Energeticky úsporné měření průtoku – díky zachování průtočného průřezu. Bezúdržbová koncepce – žádné pohyblivé části. Krátká vestavná délka a nízká hmotnost. Integrované zemnicí kroužky vyrobené z nerezové oceli.

  • Transmitter features

    Cenově výhodný – navržen pro základní aplikace a snadné začlenění do systému. Spolehlivý provoz – na displeji lze snadno odečítat procesní informace. Plně odpovídá normám IEC/EN/NAMUR. Dvouřádkový displej s tlačítky. Zařízení se dodává v kompaktním, nebo odděleném provedení.

  • Nominal diameter range

    DN 25 až 100 (1" až 4")

  • Wetted materials

    Výstelka: polyamid
    Elektrody: 1.4435 (316L)

  • Measured variables

    Objemový průtok

  • Max. measurement error

    Objemový průtok: ±0,5 % hodnoty ±2 mm/s

  • Měřicí rozsah

    9 až 4 700 dm³/min

  • Max. process pressure

    PN 16, třída 150, 10K

  • Medium temperature range

    0 až +60 °C

  • Ambient temperature range

    −20 až +60 °C

  • Sensor housing material

    AlSi10Mg, lakovaný
    Kryt připojení senzoru: AlSi10Mg, lakovaný

  • Transmitter housing material

    Práškově lakovaný hliníkový odlitek

  • Degree of protection

    Kompaktní verze: IP 66/67, kryt typu 4X
    Senzor odděleného provedení: IP 66/67, kryt typu 4X
    Převodník odděleného provedení: IP 67, kryt typu 4X

  • Display/Operation

    Dvouřádkový displej s tlačítky
    Možnost nastavení prostřednictvím místního displeje a ovládacích nástrojů

  • Outputs

    4–20 mA HART (aktivní)
    Pulzní/spínaný výstup (pasivní)

  • Inputs

    Žádná

  • Digital communication

    HART

  • Power supply

    11 až 40 V DC
    85 až 250 V AC (45 až 65 Hz)
    20 až 28 V AC (45 až 65 Hz)

  • Hazardous area approvals

    FM
    CSA

  • Product safety

    Označení CE, C-tick, EAC

  • Metrological approvals and certificates

    Kalibrace provedená na akreditovaných kalibračních zařízeních (podle ISO/IEC 17025)

  • Hygienic approvals and certificates

    Schválení k použití pro pitnou vodu: ACS, KTW/W270, NSF 61, WRAS BS 6920, český výluhový certifikát
