RTD Thermometer TST41N

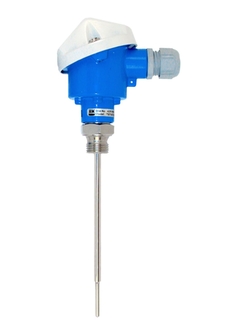

Obrázek výrobku odporový teploměr TST41N ©Endress+Hauser

Tento produkt již není k dispozici.

Vyhledejte prosím novou generaci v části předcházející/navazující produkt nebo kontaktujte svou místní pobočku Endress+Hauser.

Technické informace

Zpět

Details

  • Měřicí princip

    Odporový snímač teploty

  • Charakteristika/aplikace

    metrické provedení
    modulární konstrukce teploměru
    rychlá odezva (redukovaná/zúžaná špička)
    závitové procesní připojení
    bez krčku

  • Teploměrná/ochranná jímka

    bez (není zamýšleno použití s jímkou)

  • Vložka/sonda

    zaizolováno minerálním materiálem (MI), flexibilní

  • Vnější průměr ochranné jímky

    6,0 mm (0,24'')
    9,0 mm (0,35'')

  • Max. délka zanoření na vyžádání

    až do 10.000,00 mm (393,70'')

  • Materiál ochranné/teploměrné jímky

    1.4404 (316L)

  • Procesní připojení

    vnější závit:
    G1/2"
    G3/4"
    G1"
    NPT1/2"
    NPT3/4"
    NPT1"
    M20x1.5

  • Tvar hrotu

    redukovaný

  • Drsnost povrchu Ra

    0,8 μm (31,5 μin.)

  • Rozsah provozní teploty

    PT 100:
    -50 °C ... 600 °C
    (-58 °F ...1.112 °F)

  • Max. procesní tlak (statický)

    při 20 °C: 20 bar (290 psi)

  • Přesnost

    třída A dle IEC 60751
    třída AA dle IEC 60751

  • Doba odezvy

    závisí na konfiguraci
    t50 = 3 s
    t90 = 6 s

  • Integrovaný hlavicový převodník

    ano (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

Dokumenty / software

Příslušenství / náhradní díly

Nr
Order code
Specification
  • D
    • Nr D Order code TA20A-

      Terminal Head TA20A

      Product being phased out, limited availability. Connection head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material: Aluminium epoxy resin coating Area temperature : max. +100 oC; ATEX: +95 oC.

    • Nr D Order code TA20B-

      Terminal Head TA20B

      "Product being phased out, limited availability." Connecting head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material:Polyamid black. Ambient temperature: max. +80 oC. Protection: IP65.

    • Nr D Order code TA20D-

      Terminal head TA20D

      Product being phased out, limited availability. Connection head to mount a measuring insert with up to two head transmitters or a connection socket and one head transmitter. For mounting on armature or protection sleeve. Material: Aluminium, varnished Ambient temperature: max. +100 oC; ATEX: +95 oC. Protection: IP66

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  • D
    • Nr D Order code TA30A-

      Terminal Head TA30A

      Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Nr D Order code TA30D-

      Terminal Head TA30D

      Retainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  • B
    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
