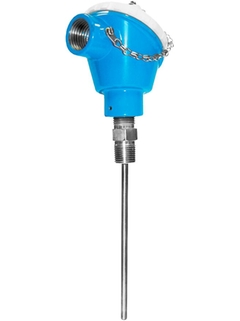

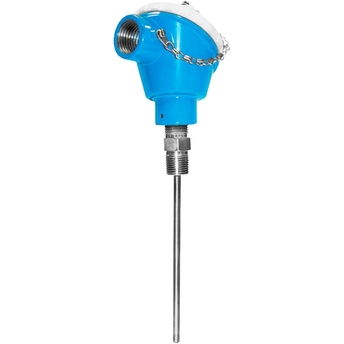

TH51
Modulární termočlánkový teploměr, model pro USA

©Endress+Hauser

Jeden z nejlepších systémů měření teploty pro obecné účely

Vysoce modulární teploměr pro nejrůznější aplikace téměř ve všech průmyslových odvětvích. Příkladem je použití u tepelných výměníků, pecí, sušiček, procesních reaktorů atd. V kombinaci s různými hlavicovými převodníky je kompletní zařízení připraveno pro použití s vyšší přesností měření a s vyšší spolehlivostí. Díky přímému kontaktnímu měření bez ochranné jímky jsou odezvy rychlé. Díky nabídce různých procesních připojení a různých rozměrů je možno sestavu uzpůsobit nejrůznějším aplikacím.

Rychlý výběr

Vyberte si z námi navrhovaných možností
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

nebo

Individuální konfigurace

Pokračujte ve svém výběru ze všech možných volitelných možností
  • Výhody

    • Výhodný nákup celého systému měření teploty z jednoho místa. Jeden z nejlepších převodníků na světě s integrovaným senzorem. Vyjmi teploměr z krabice a zrovna ho nainstaluj!

    • Zdokonalená galvanická izolace u většiny přístrojů (2 kV)

    • Platí jednoduché...

  • Oblast použití

    Termočlánky izolované oxidem hořečnatým, které jsou obecně známé jako termočlánky MgO, je možno použít v nejrůznějších procesech a laboratorních aplikacích. Tyto termočlánky mají řadu výhodných technických vlastností. Hodí se pro použití jak v obecných...

Technické informace

Zpět

Details

  • Měřicí princip

    Termočlánek

  • Charakteristika/aplikace

    US provedení

    modulární konstrukce teploměru

    závitové procesní připojení

  • Připojovací hlavice

    TA20J - nerez - s anebo bez displeje

    TMT162 - hliník - polní kryt s nebo bez displeje

    TMT142 - hliník - polní kryt s nebo bez displeje

    TMT162 - nerez - polní kryt s nebo bez displeje

    Hliník - víčko se šroubky s řetízkem - E+H modrý

    PP plast -víčko se šroubky s řetízkem

    TMT162/T17 - nerez - hygienický polní kryt

    TA30H – hliník – s nebo bez displeje

    TMT162/T17 - 316L - hygienický polní kryt

  • Teploměrná/ochranná jímka

    bez (není zamýšleno použití s jímkou)

  • Vložka/sonda

    zaizolováno minerálním materiálem (MI), flexibilní

  • Vnější průměr ochranné jímky

    1/8'' (3,18 mm)

    3/16''(4,76 mm)

    1/4'' (6,35 mm)

    3/8'' (9,53 mm)

  • Max. délka zanoření na vyžádání

    až do 2,438 mm

    ostatní na dotaz

  • Materiál ochranné/teploměrné jímky

    316

    Alloy 600

  • Volitelný nátěr

    nelze použít

  • Procesní připojení

    male thread:

    G1/2"

    NPT1/2"

    compression fitting:

    NPT1/8"

    NPT1/4"

  • Tvar hrotu

    přímý

  • Drsnost povrchu Ra

    není definováno

  • Rozsah provozní teploty

    Typ T:

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Typ J:

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Typ E:

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Typ K:

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Typ N:

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Max. procesní tlak (statický)

    při 20°C: 250 bar (3.626 psi)

    závisí na konfiguraci

  • Přesnost

    Standard dle ASTM E-230

    Special dle ASTM E-230

  • Doba odezvy

    63% rt = 0,3 s

  • Integrovaný hlavicový převodník

    ano (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Schválení pro použití v prostředí s nebezpečím výbuchu

    pouze převodník

    FM IS

    CSA IS

    FM/CSA IS

  • Certifikace

    SIL (pouze převodník)
