Tankvision
řízení zásob
Multi Scan NXA83

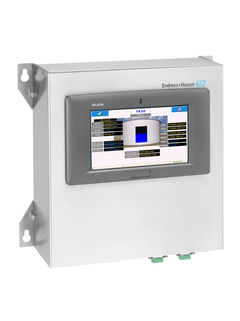

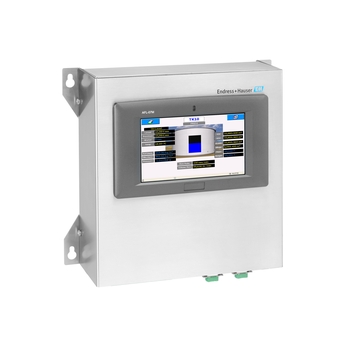

Tankvision Multi Scan NXA83 montáž na stěnu ©Endress+Hauser

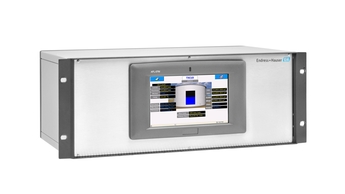

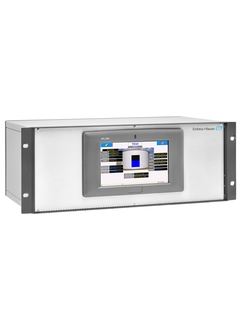

Tankvision Multi Scan NXA83 montáž na stojan ©Endress+Hauser

Získává data z provozních přístrojů a sděluje data do jiného systému (Modbus nebo OPC)

Přístroj Multi Scan NXA83 snímá parametry z měřicích přístrojů nádrží a provádí výpočty nádrží jako součást systému Tankvision. Pro umožnění postupné modernizace místa měření umožňuje Multi Scan řízení protokolů starší technologie, jakož i postupné upgrady za účelem větší flexibility. Systém Tankvision je založen na distribuované architektuře stanic zapojených do místní sítě (LAN). Díky své modulární konstrukci je ideální pro středně velká úložiště nádrží jen s několika nádržemi, ale i pro velké rafinérie se stovkami nádrží.

  • Výhody

    • Postupná modernizace místa

    • Vyšší využitelnost systému

    • Uživatelský přístup v celé síti

    • Přesný přehled o zásobách

    • Zjednodušené schvalovací postupy přímo na místě

  • Oblast použití

    • Snímá parametry z měřicích přístrojů nádrží a provádí výpočty nádrží

    • Je ideální pro úložiště nádrží s různými protokoly používanými pro komunikaci s nainstalovanými provozními přístroji a/nebo redundantními potřebami

    • Poskytuje data hostitelským systémům (...

Details

  • Měřicí princip

    Radarový hladinoměr

  • Funkce

    Multi Scan

    Acquires data from Field Instruments (up to 16 loops). The data is provided to the visualization software Tankvision Professional NXA85 or other host systems (PLC und DCS).

  • Vstup

    Modbus RS485; V1; WM550; Tokyo Keiso FW9000; Varec Mark/Space; Saab TRL/2; Enraf BPM; Scientific Instruments; Modbus Ethernet

  • Výstup

    OPC DA; Modbus RS485; Modbus Ethernet

  • Napájení

    AC: 100...240 VAC

  • Rozměry (š × v × h)

    Rack mounted:

    483x176x260 mm (19x6.93x10.24 in)

    Wall mounted:

    322x300x110 mm (12.68x11.81x4.33 in)

  • Nastavení

    Via remote desktop

  • Navazující produkt

    NXA83B

  • Měřicí princip

    Radarový hladinoměr

  • Charakteristika/aplikace

    Multi Scan

    Získává data z provozních přístrojů (až 16 smyček). Získaná data jsou poskytována vizualizačnímu softwaru Tankvision Professional NXA85 nebo jiným hostitelským systémům (PLC a DCS).
