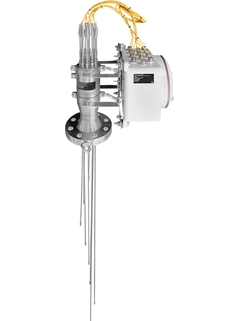

iTHERM TMS02 MultiSens Flex Multipoint

iTHERM TMS02 MultiSens Flex Multipoint ©Endress+Hauser

Modulární vícebodový termočlánkový a odporový teploměr s přímým kontaktem pro ropný, plynárenský a petrochemický průmysl

iTHERM TMS02 MultiSens Flex lze přizpůsobit pro použití v různých aplikacích: Vzhledem ke své ohebnosti do 3D podoby poskytuje kompletní teplotní profil při použití jediného procesního připojení. Zařízení lze konfigurovat s ochrannými jímkami či bez nich pro dosažení optimálních časů odezvy, mechanickou pevnost nebo možnost výměny senzoru. Volitelně je k dispozici s technologií TC/RTD, nebo s naší technologií iTHERM StrongSens a je vybaven komorou pro pokročilou diagnostiku zajišťující zvýšenou úroveň bezpečnosti.

Rychlý výběr

Vyberte si z námi navrhovaných možností
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

nebo

Individuální konfigurace

Pokračujte ve svém výběru ze všech možných volitelných možností
  • Výhody

    • Neomezené množství uspořádání senzorů v 3D prostoru pro jakékoli požadované nastavení sledování procesu

    • Široký rozsah možností individuálních přizpůsobení díky modulární konstrukci produktu pro snadnou instalaci, integraci do provozu a údržbu

    • Vysoký...

  • Oblast použití

    • Petrochemický průmysl

    • Ropný a plynárenský průmysl

    • Náročné chemické procesy

Technické informace

Zpět

Details

  • Měřicí princip

    Odporový snímač teploty

  • Charakteristika/aplikace

    metric style

    easy-to-use

    suitable for hazardous areas

    flanged process connection

    light chemical processes

    3D sensors distributions

    modular design

    replaceable sensors during shutdown

    diagnostic chamber

  • Teploměrná/ochranná jímka

    without (for direct contact sensors type)

    with (for replaceable sensors)

    with (for increased mechanical protection)

    Multi-thermowells, each one dedicated to a sensor

  • Vložka/sonda

    mineral insulated (MI), flexible

    mineral insulated (MI), flexible, with its own thermowell

  • Vnější průměr ochranné jímky

    6,0 mm (0,24'')

    8,0 mm (0,31")

    10,29 mm (1/8")

  • Max. délka zanoření na vyžádání

    až 30.000,00 mm (1181'')

  • Materiál ochranné/teploměrné jímky

    1.4401 (316)

    1.4435 (316L)

    1.4541 (321)

    1.4550 (347)

    Alloy 600 (2.4816)

  • Procesní připojení

    flange:

    2" ASME/ANSI B16.5 150
    ...600

    3" ASME/ANSI B16.5 150
    ..600

    4" ASME/ANSI B16.5 150
    ...600

    6" ASME/ANSI B16.5 150
    ...600

    8" ASME/ANSI B16.5 150
    ...600

    DN80 EN/DIN 1092.1 PN10
    ...PN100

    DN100 EN/DIN 1092.1 PN10
    ...PN100

    DN125 EN/DIN 1092.1 PN10
    ...PN100

    DN150 EN/DIN 1092.1 PN10
    ...PN100

    DN200 EN/DIN 1092.1 PN10
    ...PN100

  • Tvar hrotu

    straight

    reinforced

    easy-fix

  • Rozsah provozní teploty

    Typ K:

    -270 °C ...1.100 °C

    (-454 °F ...2.012 °F)

    Typ J:

    -210 °C ...760 °C

    (-346 °F ...1.382 °F)

    Typ N:

    -270 °C …1100 °C

    (-454 °F ...752 °F)

    Pt100 WW; 3mm; 316L; -200...600°C

    Pt100 WW; 6mm; 316L; -200...600°C

    Pt100 TF; 3mm; 316L; -50…400°C

    Pt100 TF; 6mm; 316L; -50…400°C

    Pt100 StrongSens; 6mm; 316L; -50…500°C

  • Max. procesní tlak (statický)

    při 20 °C: 200 bar (2900 psi)

  • Přesnost

    class 2 acc. to IEC 60584

    ASTM E230 and ANSI MC 96.1

    IEC/Class A

    IEC/Class AA

  • Doba odezvy

    depending on configuration:


    TC:

    t50 = 2 s

    t90 = 5 s


    RTD:

    t50 = 0,8s

    t90 = 2s

  • Integrovaný hlavicový převodník

    ano (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Schválení pro použití v prostředí s nebezpečím výbuchu

    ATEX

    IECEX

  • Certifikace

    SIL (transmitter only)
